垂直轴小型风力发电装置结构设计

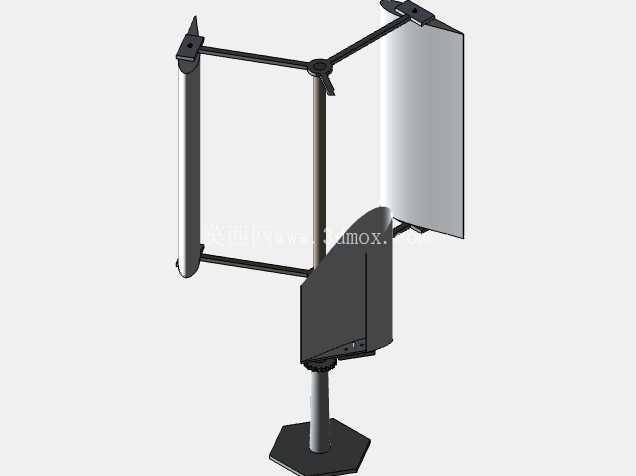

　　这款垂直轴风力发电装置的结构设计，核心适配分布式离网供电场景，在民用庭院、野外监测站点、海岛小型供电系统、通讯基站备用供电等场景下，无需复杂的对风机构即可完成风能捕获，相比水平轴机型，对紊流风、变向风的适应能力更强，在城市建筑周边、山谷等风向不稳定的区域也能保持稳定的功率输出。从结构功能来看，装置采用三叶片对称布局，叶片通过上下两组横置支撑臂与中心转轴刚性连接，支撑臂与转轴的连接节点设置了角度微调结构，可根据安装区域的年平均风速区间调整叶片初始安装角，平衡低风速启动性能与额定风速下的输出效率，避免固定桨角在不同风场下适配性差的问题。

　　叶片采用对称翼型截面，曲面弧度经过气动优化，无论气流从哪个水平方向吹来，都能在叶片两侧形成稳定压差驱动转轴旋转，不需要额外加装偏航系统，减少了转动部件数量，降低了后期运维的复杂度。中心转轴采用分段式设计，下部与发电单元直连，省去了传统水平轴风机的转向传动结构，传动损耗更低，转轴与支撑立柱之间设置了双组圆锥滚子轴承，可同时承受径向风载荷与轴向的叶片自重载荷，在强风工况下也能保持转动平稳，避免转轴出现窜动或卡滞。支撑立柱采用等径圆管结构，底部搭配六边形安装底座，底座预留了六个均匀分布的安装孔位，可通过膨胀螺栓固定在混凝土基础上，也可搭配法兰盘对接高架塔架，安装边界灵活，既可以在地面做低矮式安装，也能架高安装避开地面风阻区域。

　　整体外形尺寸控制紧凑，旋转直径适配小范围安装空间，不会占用过多场地，叶片边缘做了钝化处理，转动过程中气动噪声更低，适合在靠近人居的区域部署。设计过程中优先考虑了部件的模块化拆分，叶片与支撑臂、支撑臂与中心转轴、转轴与发电单元、立柱与底座之间均采用可拆卸的螺栓连接结构，单个部件重量控制在单人可搬运的范围内，现场安装不需要大型吊装设备，后期维护更换部件时也不需要整体拆解设备。叶片的曲面造型兼顾了气动效率与结构强度，曲面过渡无突变，在三维建模过程中通过曲面放样、加厚成型完成实体构建，各连接部位的安装孔位、配合公差都做了对应预留，可直接对接后续的工程出图与样机加工环节。

　　考虑到户外长期使用的工况，所有外露金属部件的连接位置都预留了防腐处理的工艺余量，转动部位的密封结构也在模型中做了对应体现，可阻挡雨水、沙尘进入轴承与发电单元内部，延长设备的户外使用寿命。在低风速工况下，三叶片的对称布局可以保证转轴的启动力矩均匀，不会出现单叶片布局的启动死点，在风速达到启动阈值后即可快速进入稳定转动状态，当风速超过额定区间时，叶片的翼型结构会自然产生一定的气动失速效应，限制转速过快上升，不需要额外加装复杂的机械限速结构，简化了整体的机械结构复杂度。
