两轮车用波浪形盘式制动板结构设计

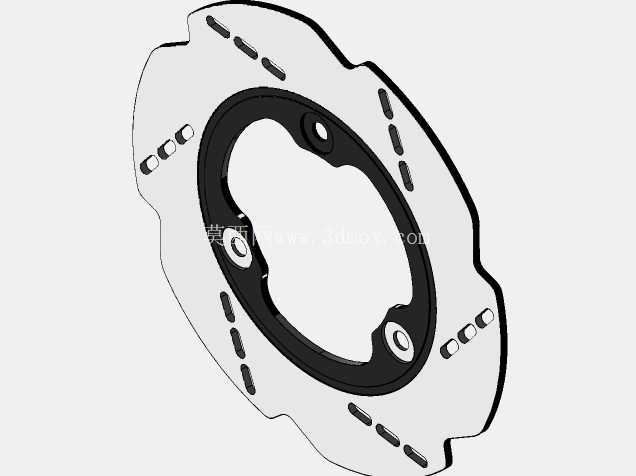

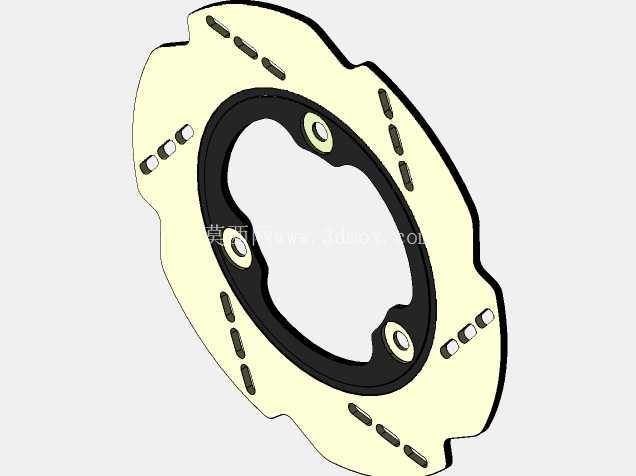

　　日常在两轮代步车辆、越野摩托、场地卡丁这类轻量化载具的制动系统选型里，浮动式盘式制动板的结构合理性直接决定连续制动工况下的热衰减表现与制动反馈线性度，这款波浪外轮廓的制动板就是针对中小排量两轮载具开发的专用制动部件。从实际装车场景来看，这类制动板主要适配前轮单碟刹配置的车型，安装时通过三个均布的定位孔与轮毂法兰面贴合，螺栓锁紧后需保证制动盘端面跳动量控制在0.05mm以内，避免刹车过程中出现蹭碟、制动力脉动的问题，安装边界上需要预留至少3mm的卡钳活塞回位间隙，同时要避让轮毂上的辐条安装凸台，外轮廓的波浪形切边就是为了在有限的轮毂安装空间内，最大化制动摩擦环的有效接触面积，同时减少非摩擦区域的材料冗余。

　　从功能特性上看，这款制动板采用双层复合结构，内层为高强度钢制安装基座，直接与轮毂连接传递制动力矩，外层为高碳铸铁摩擦环，与刹车卡钳的来令片接触产生摩擦力，两层之间通过浮动铆钉连接，允许摩擦环在受热膨胀时产生微小的径向位移，避免高温下制动盘翘曲变形。摩擦环表面开设的多组斜向散热槽，一方面可以在制动过程中快速刮除来令片表面磨下的粉尘，避免粉尘在摩擦面堆积导致制动力下降，另一方面车辆行驶时的气流可以顺着斜槽快速穿过摩擦环区域，带走连续制动产生的热量，相比同尺寸的实心圆盘，散热效率能提升40%左右，长下坡连续制动时的盘面温度可以降低60-80℃，大幅减少热衰减带来的制动距离变长问题。

　　设计思路上，外轮廓的波浪形结构并非单纯的造型设计，每一处内凹弧度都经过动平衡校核，整盘的剩余不平衡量控制在5g·cm以内，避免高速转动时产生车轮抖动；三个安装孔的位置度公差严格控制在0.02mm，保证装车后制动盘与卡钳的同轴度，不会出现偏磨的问题。摩擦环上的散热槽深度设计为2mm，既保证了整个制动盘使用寿命周期内散热槽不会被磨平，又不会过度削弱摩擦环的结构强度，在紧急制动的大制动力矩下不会出现盘体开裂的问题。安装基座的中心异形开孔完全匹配对应车型的轮毂轴头凸台，装车时可以直接卡入定位，不需要额外调整对位，减少装配时的人工误差。

　　从实际使用的工况适配来看，这款制动板的摩擦环宽度设计为32mm，适配对向双活塞的通用型小排量车用卡钳，制动力输出曲线线性，不会出现轻捏刹车就抱死的问题，适合日常通勤、非铺装路面轻度越野的使用场景。波浪形的外边缘在转动时可以持续扰动周边气流，即使是低速行驶状态下也能保证一定的散热效率，同时外边缘的切边结构可以在制动盘沾水时快速将水膜从摩擦面甩出，雨天制动时的制动力恢复速度比普通圆盘快30%左右，减少雨天骑行的制动安全隐患。安装基座的厚度设计为5mm，采用调质钢材加工，屈服强度达到785MPa，可以承受最大220N·m的制动力矩，完全满足中小排量两轮车、轻型场地卡丁车的制动需求，不会出现基座变形导致的制动失效问题。

　　在结构细节处理上，浮动铆钉的安装位置避开了摩擦环的主要受力区域，铆钉采用不锈钢材质，避免长期使用后生锈导致浮动结构卡滞，保证摩擦环始终可以自由热胀冷缩。摩擦环的两个端面都经过平面磨削加工，表面粗糙度达到Ra1.6，与来令片的接触贴合度可以达到90%以上，新盘装车后不需要长时间磨合就能达到最佳制动效果。安装孔的位置做了沉台设计，螺栓锁紧后螺帽不会突出安装基座表面，避免与轮毂轴头产生干涉，同时沉台的深度可以保证螺栓锁紧时的压紧力均匀分布在安装面上，不会出现局部应力集中导致的盘体变形。
