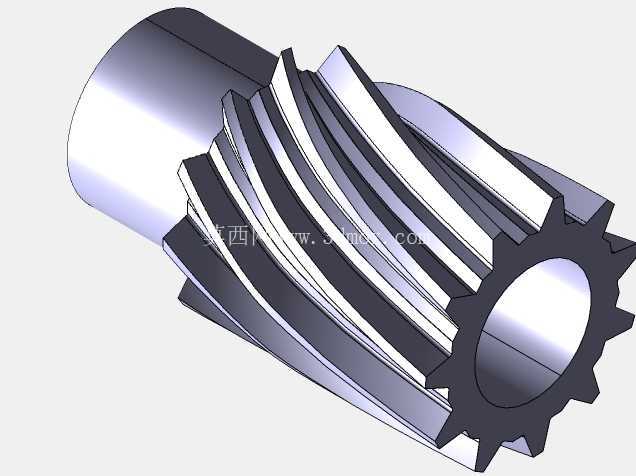

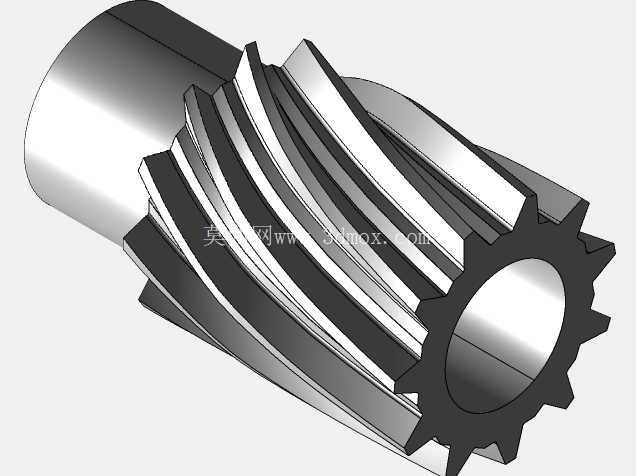

减压阀用接合义齿螺旋齿轮结构

　　在流体压力调控类阀门的执行端传动链路里，这类带斜齿结构的接合齿轴是承担扭矩传递、精准调控阀芯开度的核心传动零件，常见于工业管路减压阀的手动调节机构、先导式压力反馈联动结构中，区别于常规直齿传动件，其斜向排布的轮齿在啮合过程中会逐步进入接触状态，不会出现直齿传动瞬间全齿啮合的冲击感，能在小空间内实现平稳的扭矩传递，避免调压过程中出现齿间卡顿导致的压力输出波动，保障下游管路压力稳定在设定区间。

　　从实际工况适配角度看，这类齿轴的中空内孔结构是为了穿装阀芯联动杆设计的，安装时不需要额外做轴端的联轴器转接，直接通过齿轴内孔与阀杆的配合面传递周向扭矩，既压缩了整个减压阀调节机构的轴向安装空间，也减少了多零件转接带来的传动间隙，在频繁调压的工况下，能长期保持调节精度，不会因为连接间隙累积出现调压滞后的问题。设计这类齿轴时，首先要匹配减压阀的额定调节扭矩，轮齿的螺旋角选取需要兼顾传动重合度与轴向力的平衡，螺旋角过大会导致齿轴转动时对端部支撑轴承产生过大的轴向推力，加速轴承磨损，螺旋角过小则无法发挥斜齿传动平稳的优势，11个轮齿的参数选取是在小模数传动场景下，平衡齿根强度与啮合重合度的结果，避免齿数过少导致的根切问题，同时控制齿轴的整体外径不会过大，适配减压阀紧凑的阀体安装腔。

　　31mm的原始直径参数是匹配对应通径减压阀的安装腔尺寸确定的，齿轴的外圆与阀体安装孔之间需要保留合理的配合间隙，既要保证齿轴转动灵活无卡滞，也要避免间隙过大导致的齿轴径向窜动，影响轮齿的正常啮合。齿部的加工精度需要匹配传动平稳性要求，齿面的粗糙度要控制在合理范围，降低长期往复转动带来的齿面磨损，毕竟减压阀的调压动作虽然转速不高，但在一些需要频繁调整压力的工况下，齿部的磨损会直接导致调节空程增大，影响压力控制精度。这类齿轴的安装边界需要注意，轴向定位要靠轴肩与阀体内部的挡圈槽配合，限制齿轴的轴向窜动，避免斜齿传动产生的轴向力让齿轴出现位移，导致轮齿啮合长度不足，出现局部应力集中断齿的问题。

　　在实际选型替换时，除了核对齿形参数、安装尺寸，还要注意齿部的旋向要和配对传动件完全匹配，一旦旋向装反，不仅无法正常啮合传动，还会在转动瞬间打坏轮齿，造成整个调节机构报废。从结构设计的细节来看，齿轴端部的光轴段是用来安装支撑衬套的，衬套一般采用自润滑铜材质，不需要额外加注润滑脂，适配减压阀内部不能有多余润滑脂污染管路介质的使用要求，整个齿轴的棱角位置都做了小倒角处理，避免安装时刮伤密封圈，导致阀体出现外漏问题。在流体控制场景里，这类传动齿轴虽然不直接接触管路介质，但它的传动精度直接决定了减压阀的压力控制稳定性，尤其是在高精度供气、供水的减压管路中，齿部的啮合间隙如果过大，会导致下游压力出现小幅波动，影响后端用气设备的正常运行，所以在建模阶段就需要严格控制齿形的公差，预留合理的磨损补偿量，保证零件在全生命周期内的传动精度。
