透明结构展示型自力式压力调节阀执行机构

　　做工业管路系统选型的时候，很多人会把阀的执行端和阀体本体拆分开来核算参数，这次做的这个透明展示款执行器，就是专门给减压阀配套的顶部驱动调节单元，平时在化工流体输送、市政供水管网、洁净气体稳压回路里，这类执行器直接决定了阀后压力的控制精度，不用额外接外接气源或者电源，靠管路自身的介质压力就能完成闭环调节，省掉了很多布线布管的施工成本。

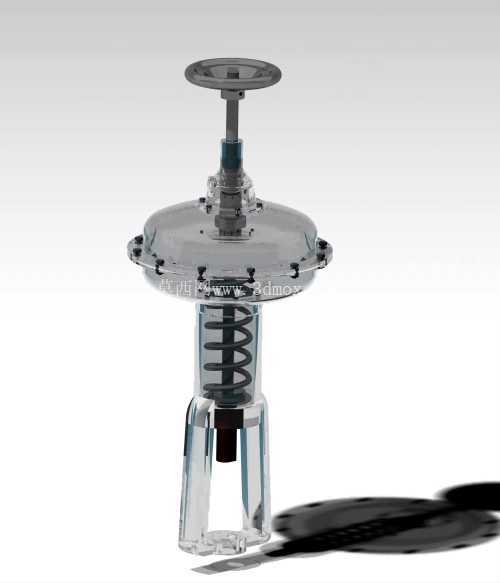

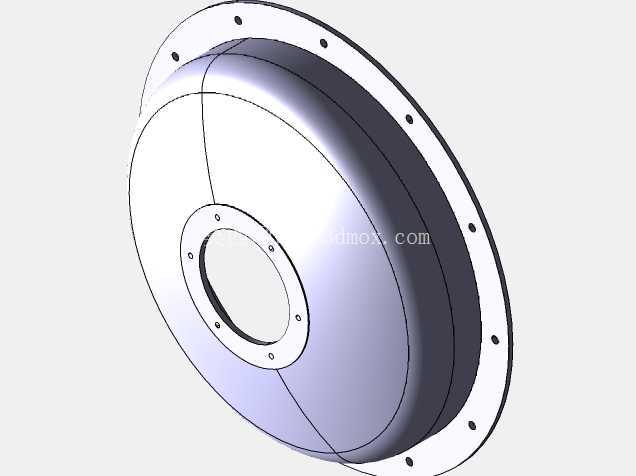

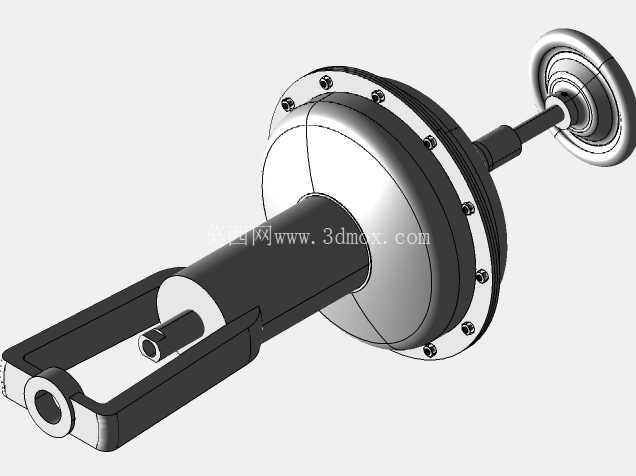

　　从结构设计逻辑来说，这个模型特意做了半透明的壳体处理，就是为了把内部的膜片、弹簧、阀杆联动结构完整露出来，平时给新入行的结构工程师做培训，或者给客户做方案演示的时候，不用拆实物就能看清楚内部的力传递路径：顶部的手轮是用来做设定压力预调的，转动手轮的时候会下压弹簧座，改变弹簧的预压缩量，这个预紧力直接对应阀后需要维持的压力值，当膜片下方感受到的阀后压力超过设定值的时候，介质压力会推动膜片上移，带动阀杆抬升，关小阀体的流通截流面，把阀后压力往回拉；如果阀后压力低于设定值，弹簧的回弹力会推动膜片下移，带动阀杆开大流通面，让更多介质流到下游，直到压力回到设定区间，整个联动过程没有额外的电控信号参与，纯机械力平衡就能实现稳压，可靠性比带外接控制的阀组高很多，特别适合那些不方便供电、或者防爆要求高的化工管段。

　　安装边界这块要注意，这个执行器是直接和减压阀的上法兰对接的，对接面的螺栓孔是按常规直通减压阀的标准法兰间距做的，阀杆的行程长度留了足够的余量，不会出现阀杆顶死或者行程不够导致截流不全的问题，整体的径向尺寸控制得比较紧凑，就算是在管路排布比较密的车间管廊里，旁边留个二十毫米左右的操作空间就能转动顶部手轮调压力，不用额外预留太大的检修位置。内部的弹簧选型是按常规中低压工况做的匹配，膜片的有效承压面积经过核算，能保证压力波动的时候膜片的推力足够克服阀杆的摩擦力和弹簧力，不会出现压力震荡的问题，手轮的直径大小也是按操作力矩算过的，普通人不用加力杆就能轻松转动调整设定压力，不会因为手轮太小导致拧不动、或者调压力的时候精度不好控制。

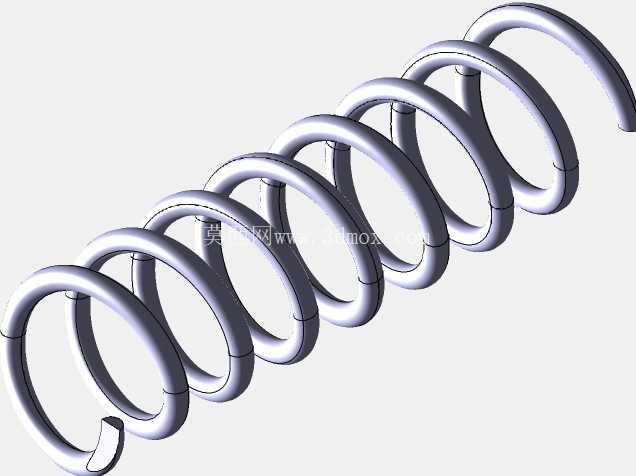

　　建模的时候特意把各个零件的装配关系做的很清楚，透明壳体部分和内部金属件的材质区分做了明显的视觉差，膜片的柔性结构、弹簧的螺旋节距、阀杆和导向套的配合间隙都按实际加工公差做了还原，不管是用来做教学演示的拆解动画，还是做方案汇报的展示素材，都能直接用，甚至可以把这个结构导入到自己的阀组总装里，直接对接自己设计的阀体部分，不用重新画执行端的结构，省很多重复建模的时间。平时做管路系统三维排布的时候，把这个执行器装上去，也能提前核对安装空间够不够，手轮操作的时候会不会和旁边的管路、支架打架，避免现场安装的时候才发现空间不够要改管路。

　　实际工况里这类执行器的故障率很低，只要膜片没有被介质里的杂质划破、弹簧没有出现疲劳失效，基本不用怎么维护，建模的时候也把膜片的压边结构、弹簧座的定位台阶都做出来了，真要做结构改进的时候，直接在这个模型基础上改弹簧参数、膜片直径，就能快速适配不同压力等级、不同通径的减压阀，不用从零开始搭结构。很多刚做阀门设计的工程师容易忽略执行器和阀体的力匹配问题，要么弹簧选太硬导致压力调不上去，要么膜片面积太小推力不够关不严阀，这个模型里的力传递路径做的很直观，对着模型捋一遍力的平衡关系，就能很快搞懂自力式减压阀的工作逻辑，比看二维原理图好懂很多。
