紧凑型气动减压阀三维结构设计

　　在气动控制系统的管路布局中，紧凑型减压阀的应用场景覆盖了从小型自动化设备气路稳压、精密装配工位气压调控到便携气动工具供气调节的多个细分领域，这类阀件的核心作用是将上游输入的波动高压气体稳定在下游设备所需的工作压力区间，避免气压波动导致执行元件动作失准、密封件过早损耗或者输出力不符合工艺要求。不同于大流量工业管路使用的大口径减压阀，紧凑型结构的阀件专门针对安装空间受限的场景做了结构优化，在保证稳压精度和额定流量的前提下，尽可能压缩阀件的整体外形尺寸，适配设备内部紧凑的排布需求。

　　从结构设计思路来看，这款阀件采用了方块式集成化壳体布局，将进气腔、调压腔、溢流腔全部整合在一体化的金属壳体内，没有额外的外置调压凸台或者冗余的连接法兰，四个角位预留的内螺纹安装孔可以直接通过螺栓将阀件固定在安装基板或者阀岛集成板上，不需要额外的安装支架，进一步减少了安装占用的空间。阀件的轴向伸出轴为压力调节端的连接结构，轴端做了内孔设计，可以直接连接调节旋钮或者外置的锁紧式调压手柄，调节完成后可以通过轴端的锁紧结构固定调压位置，避免设备运行过程中的振动导致压力设定值偏移。

　　在功能特性上，这款阀件的内部采用了膜片式压力反馈结构，相比活塞式结构拥有更高的稳压灵敏度，当下游用气流量出现快速波动时，膜片可以快速响应开度变化，及时调整阀口的通流面积，将输出压力的波动控制在极小的区间内。壳体的分层密封结构采用了周向布置的螺栓预紧，每层结合面都设计了密封槽，适配O型圈的静密封安装，能够在额定工作压力下保证各腔室之间无内泄、对外无泄漏，避免气压损耗导致的能耗上升。阀件的进出气接口采用了对称式布局设计，在实际管路排布时可以根据走线方向选择侧向或者轴向的接口连接，不需要额外配置转接头，降低了管路装配的复杂度。

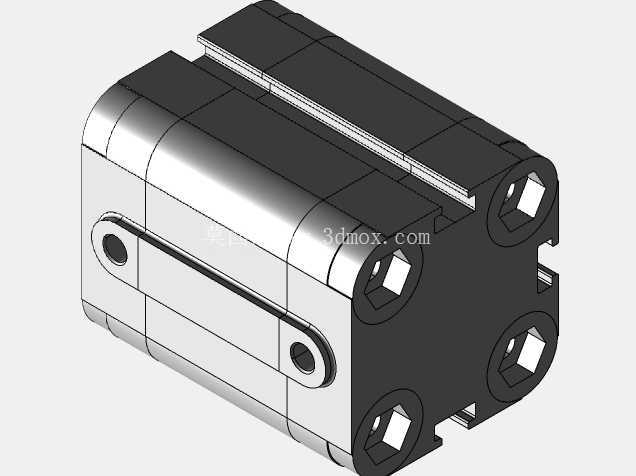

　　从安装边界来看，这款阀件的整体外形为近似正方体的方块结构，各边的倒角做了统一的工艺处理，没有突出的尖锐结构，安装时相邻阀件之间的预留间隙可以控制在5毫米以内，适合多联阀组的密集排布。安装孔的位置度公差控制在0.05毫米以内，能够直接适配标准阀岛的安装孔位，不需要现场重新配钻安装孔。阀件的轴向调节端伸出长度经过优化，在安装到设备面板上时，调节端刚好伸出面板表面，不会因为伸出过长导致误触，也不会因为伸出过短导致调节操作不便。

　　在实际选型应用中，这类紧凑型减压阀通常搭配小型气动手指、薄型气缸这类小容积执行元件使用，在3C电子装配设备、小型包装机械、实验室气动测试台这类设备上尤为常见，这类场景的共同特点是设备内部排布空间紧张，同时对气压稳定性有较高要求，不允许过大的压力波动影响工艺精度。设计过程中对内部流道做了圆弧过渡处理，减少气体在阀件内部的压力损失，在相同通径下可以获得比传统结构减压阀更大的额定流量，同时降低气体高速流动产生的气动噪声，改善设备运行的现场环境。壳体的材质选用了高强度铝合金，经过硬质阳极氧化处理，表面硬度高，耐磨损、抗腐蚀，能够在有少量切削液或者潮湿的工业环境下长期使用，不会出现壳体锈蚀导致的密封失效问题。内部的复位弹簧采用了不锈钢材质，经过疲劳寿命测试，可以满足百万次以上的压力调节动作需求，不会因为弹簧疲劳导致调压精度下降。
