起重机用起重吊钩三维结构设计

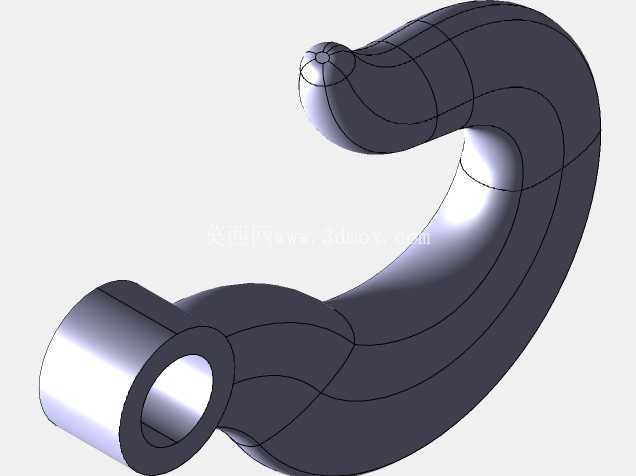

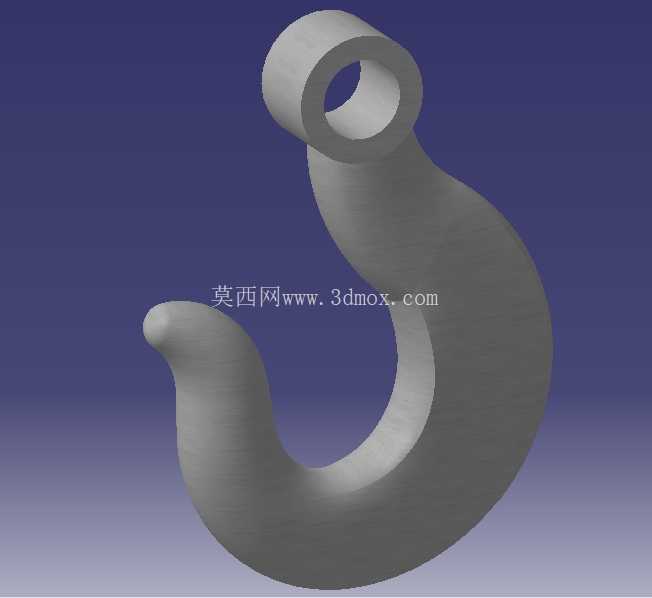

　　在起重作业场景里，吊钩是直接承载被吊重物的核心受力构件，这套三维结构完整还原了单钩式起重吊钩的实体形态，可直接用于起重设备的结构校核、装配干涉检查以及后续的工程出图工作。从实际工况出发，吊钩的钩身采用大曲率弯弧结构，这种曲线形态并非随意绘制，而是结合重物起吊时的受力分布做的优化：起吊过程中，钢丝绳或吊索会嵌套在钩身的弧形槽位内，弯弧的曲率半径经过匹配常规吊索的弯折半径设计，避免吊索在挂接位置出现过小弯折导致的应力集中，同时也能防止吊索在起吊过程中从钩身滑脱。钩体顶部的同轴通孔是安装连接位，这个孔的内径尺寸匹配起重设备上的吊钩横梁销轴，孔的轴向长度与横梁的安装间距完全适配，安装时销轴穿过通孔后配合防脱挡板即可完成吊钩与起升机构的连接，不需要额外做适配加工，能直接匹配对应吨位的起重机起升机构装配要求。

　　从结构受力角度看，钩身的截面从顶部连接端到钩尖位置做了渐变过渡，靠近顶部通孔的位置截面厚度更大，因为这个区域是起吊时的主要受力承载段，需要承受重物的全部竖直拉力以及起吊启停过程中的动载荷，往钩尖方向截面逐步收窄，既保证钩尖位置能顺利穿入吊索、吊环的挂接孔，也不会在非主要受力区域浪费过多材料，兼顾结构强度与构件自重的平衡。钩尖位置做了圆弧钝头处理，没有尖锐棱角，一方面是避免挂接吊索时割伤吊索纤维，另一方面也能防止作业过程中尖锐边角剐蹭操作人员或者被吊货物表面，符合起重作业的安全设计要求。

　　在实际应用中，这类吊钩主要适配中小吨位的桥式起重机、门式起重机以及随车吊等起重设备，用于工厂车间内的工件转运、货场的货物装卸、基建现场的物料吊装等场景。设计过程中需要重点校核钩身危险截面的拉应力、弯曲应力组合载荷，三维模型的实体结构可以直接导入有限元分析软件，在钩身内侧、顶部通孔与钩身过渡的位置施加载荷约束，就能快速完成应力分布仿真，验证结构是否满足对应吨位的承重要求，不需要重新构建模型就能缩短设计迭代周期。

　　从安装边界来看，顶部通孔的同轴度公差在建模时已经做了约束，保证销轴穿入后不会出现卡滞，钩身的整体外轮廓尺寸也考虑了起升机构的滑轮组下方安装空间，吊钩在自然垂落状态下不会与滑轮组护罩、钢丝绳导向结构发生干涉，钩身的开口尺寸匹配常规吊具的挂接环直径，不需要额外更换连接件就能完成吊具的快速挂接。另外，钩体的曲面过渡位置全部做了圆角处理，没有应力集中的直角棱边，能有效降低长期交变载荷下出现疲劳裂纹的风险，延长构件的实际使用寿命。
