起重设备用带螺纹连接段吊钩结构

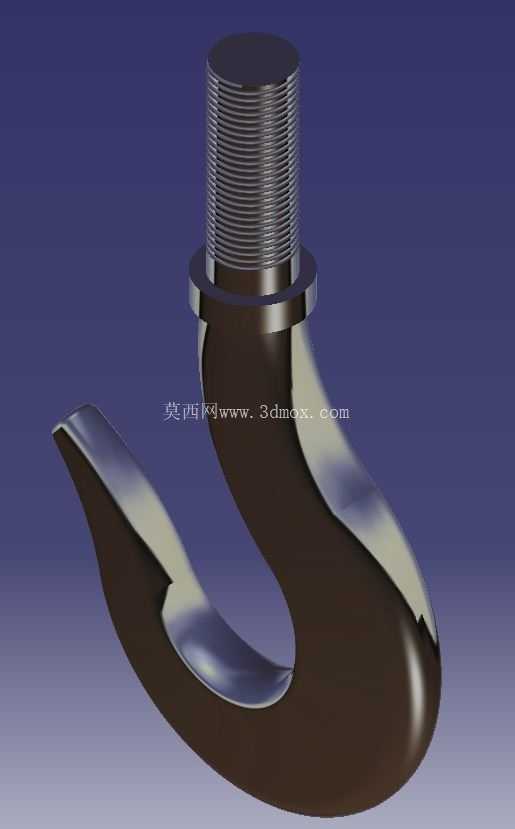

　　钩身上段设置了连续外螺纹连接段，螺纹段下方带有一体式定位轴肩，安装时可直接将螺纹段旋入起重滑车、电动葫芦或者吊梁的配套内螺纹连接座内，轴肩端面与连接座端面贴合后即可完成轴向定位，不需要额外加装定位套或者焊接固定，拆装维护时只需要反向旋出即可更换，相比传统钩头与横梁铰接的结构，这种螺纹直连的形式更适配小吨位直连式起升机构，能有效压缩吊具整体的安装高度，在厂房净空高度有限的室内吊装场景下，可拓展有效起升行程。在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类高频重载作业场景里，吊钩是直接承接载荷、连接起升机构与被吊物的核心受力部件，其结构合理性直接决定吊装作业的安全冗余与操作顺畅度。这款吊钩采用单钩曲臂式结构，钩身采用大曲率平滑过渡的流线型设计，既避免了直角转折带来的应力集中问题，也能让吊索、吊环在挂装后自然滑入钩身最低点的承力区，不会在起升过程中出现吊具滑移脱钩的风险。

　　从结构受力逻辑来看，钩身的截面从螺纹段往下逐步过渡变宽，到钩身弯曲段的内侧承力面达到最大截面厚度，这种变截面设计是基于有限元受力分析结果优化的：起吊时载荷作用在钩尖内侧的承力区，应力会沿着钩身弯曲段向上传递到螺纹连接段，变截面设计让应力在整个钩身的分布更均匀，不会出现局部应力过高导致的塑性变形问题，同时也避免了等截面设计带来的不必要材料冗余，能在保证额定承重能力的前提下控制吊钩自身重量，降低起升机构的无效载荷。钩尖部分做了向上微翘的收口设计，收口角度经过反复校核，既不会因为翘度过高导致挂装吊具时操作不便，也不会因为翘度过低在吊具晃动时出现脱钩风险，钩尖的端面做了圆弧倒钝处理，避免挂装钢丝绳、吊装带时割伤索具表面，延长吊索的使用寿命。

　　螺纹段的牙型采用标准梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，且螺纹副的对中性更好，在频繁承受冲击载荷的吊装工况下，不会出现螺纹乱牙、连接松脱的问题，螺纹段的长度经过匹配计算，完全旋入连接座后能保证足够的啮合扣数，满足轴向承重的强度要求，同时不会因为螺纹过长导致安装后出现多余的伸出段干涉其他部件。在实际选型适配时，需要注意安装边界的匹配：螺纹段的公称直径、螺距必须与配套起升机构的内螺纹连接座完全一致，轴肩的外径尺寸要大于连接座的螺纹孔外径，保证定位面能完全贴合承力；钩身的开口尺寸要适配常用吊具的挂装需求，比如适配额定载荷对应的钢丝绳直径、卸扣销轴直径，避免开口过小导致吊具无法挂入，或者开口过大导致吊具在钩身内窜动量过大。

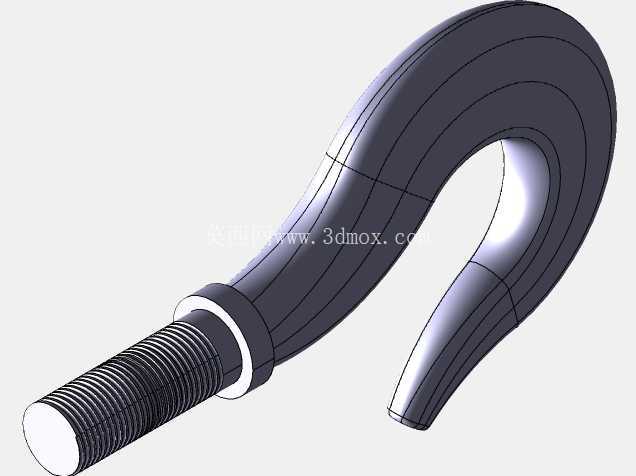

　　这款吊钩的结构没有额外的安全舌片设计，更适配固定工位、吊具挂装后不会频繁摘钩的重载吊装场景，比如钢厂钢包转运、重型模具车间的工件上下料等场景，这类场景下吊具一旦挂装完成就会长期使用，不需要频繁摘钩，无舌片的设计能减少活动部件带来的故障点，降低日常维护的工作量。从建模逻辑来看，整个吊钩的建模过程优先保证受力曲面的连续性，钩身的弯曲段采用多段相切的样条曲线拟合，保证曲面过渡处没有曲率突变，螺纹段采用螺旋扫描切除的方式生成，严格匹配标准梯形螺纹的牙型参数，轴肩与钩身的过渡处采用圆角过渡，进一步降低应力集中系数，整个模型的尺寸链完全围绕实际安装与受力需求设定，没有多余的装饰性结构，所有尺寸都能直接对接生产加工环节，不需要二次调整参数。
