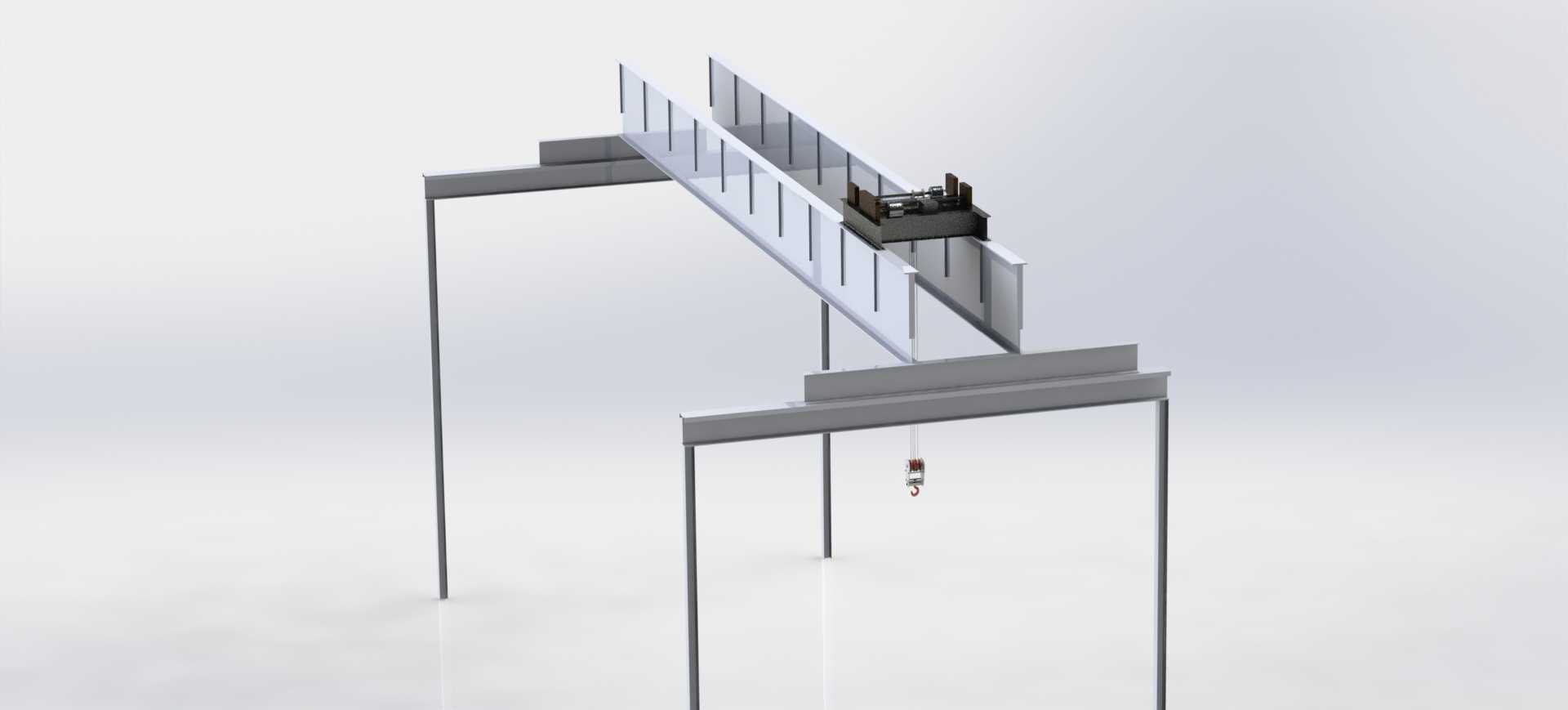

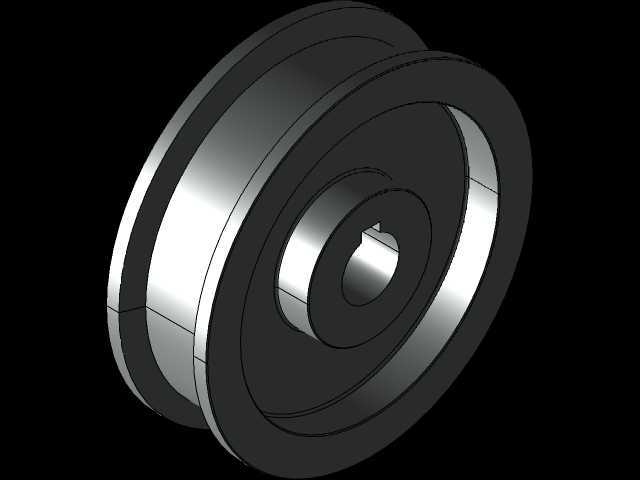

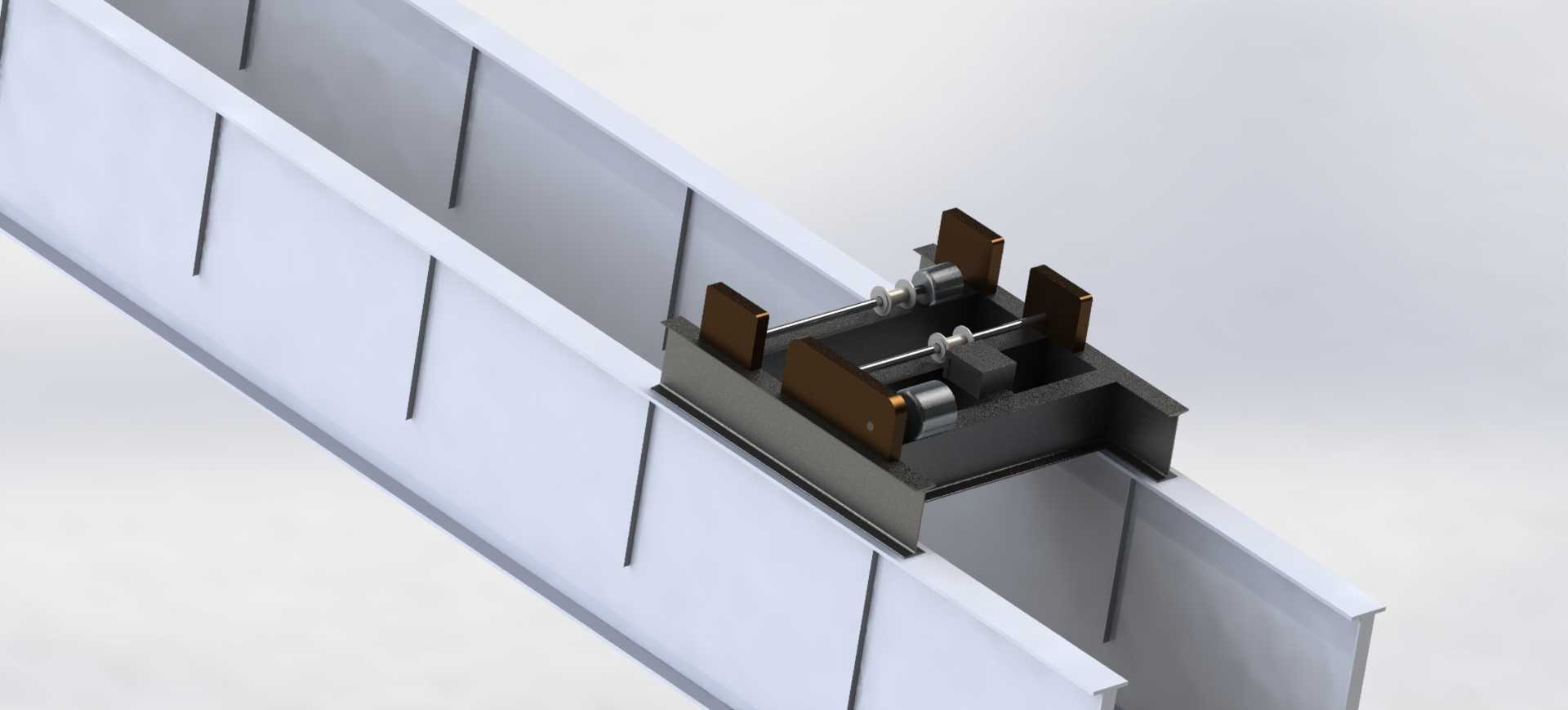

该桥式起重设备主要面向重型机械制造车间、冶金加工厂区、大型仓储物流库区等需要长距离跨区域重型物料转运的场景,核心承担生产环节中重型铸锻件、大型加工模组、整台成套工业设备的跨工位吊运转移,替代传统轨道平车加叉车的组合转运方案,解决大吨位载荷无法在地面通道顺畅通行、地面转运占用生产通道面积的痛点。设备采用双主梁桥架结构作为核心承载基体,两根平行主梁沿厂房两侧立柱架设的轨道纵向布置,端梁装配在主梁两端,通过行走轮组与轨道配合实现整台设备沿厂房跨度方向的纵向移动,主梁上装配的起重小车可沿主梁翼缘轨道做横向移动,配合起升机构的吊钩升降动作,可覆盖桥架下方整个矩形作业区域内任意点位的物料取放,不存在作业死角。
设计阶段主提升载荷按70吨额定承载做结构校核,所有主梁腹板、翼缘板的厚度选型均经过静载挠度验算,确保满载状态下主梁跨中下挠量控制在国标允许范围内,避免长期重载作业出现主梁永久变形;额外设置的20吨辅助提升机构,主要用于日常轻载快速吊运、设备检修时零部件吊装、主钩作业时的辅助对位牵引,无需每次小载荷作业都启动主起升机构,既降低作业能耗,也能减少主起升机构的磨损频次,延长核心部件使用寿命。
从安装边界来看,桥架整体跨度适配常规重型工业厂房的柱距设计,端梁行走轮的轮压参数匹配常规厂房起重轨道的承载能力,设备整体起升高度覆盖常规厂房从地面到屋架下沿的有效作业高度,安装时不需要对现有厂房立柱、轨道做额外的结构加固,可直接适配多数已建成重型厂房的起重轨道安装条件。结构设计上,主梁采用箱型梁焊接结构,内部设置横向加劲肋与纵向加劲肋组合的加强结构,避免腹板在局部集中载荷作用下出现失稳变形,小车行走轨道直接铺设在主梁上翼缘顶面,通过压板螺栓固定,可根据后期磨损情况单独更换轨道,不需要整体更换主梁。

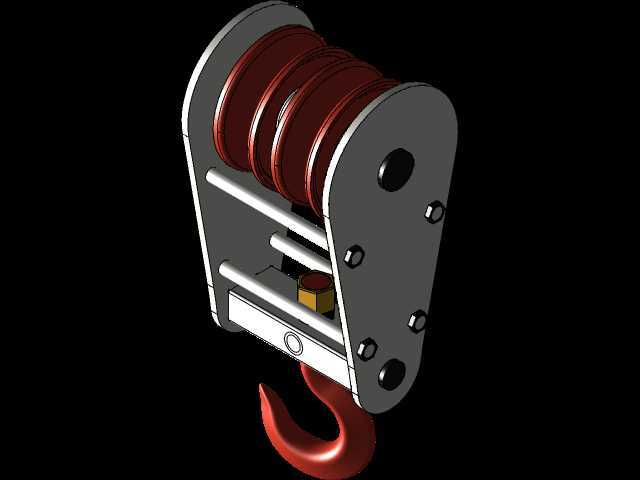

起升机构的卷筒、滑轮组均按双倍率动滑轮组设计,降低单根钢丝绳的承载拉力,钢丝绳选型留有足够安全系数,制动器采用常闭式结构,断电状态下可自动锁止起升机构,避免吊物坠落风险。小车横移机构与整台设备的纵向行走机构均采用变频调速驱动,重载作业时可低速平稳运行,避免启停时的惯性冲击造成吊物晃动,空载移位时可切换高速档位提升作业效率。操作端可根据厂房实际作业需求选择驾驶室操作或者无线遥控操作,驾驶室设置在桥架端梁侧方,视野可覆盖整个作业区域,操作人员可直观观察吊物起吊、移动、落位的全过程,减少指挥配合的沟通误差。设备的电气走线均采用拖链沿桥架侧边布置,避免线缆长期垂挂晃动出现磨损破损,所有行走轮组均设置扫轨板与行程限位装置,行走到轨道端部时可自动触发减速、停机动作,防止冲轨脱轨事故。日常维护层面,所有润滑点均设置在便于人员到达的位置,减速器、轴承座的注油操作不需要拆解设备主体结构,钢丝绳、滑轮、制动器等易损件的更换也预留了足够操作空间,降低后期运维的作业难度。
