120毫米口径迫击炮弹结构三维数模

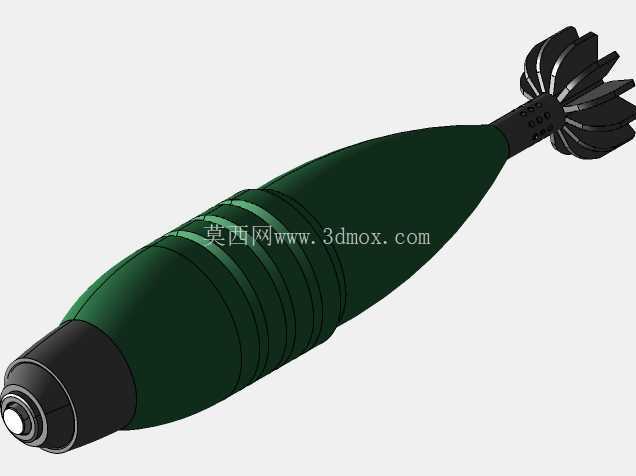

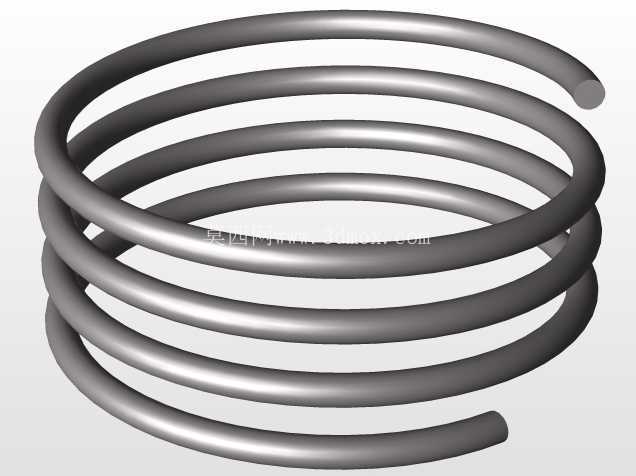

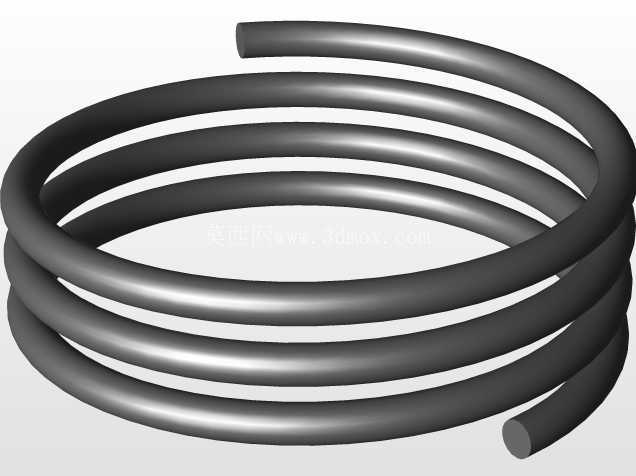

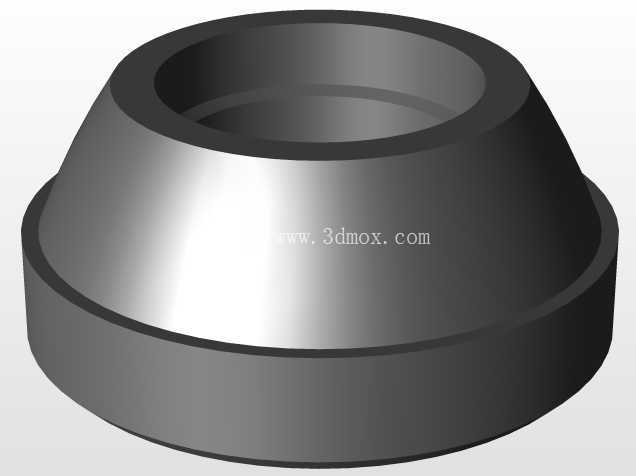

　　在地面步兵支援火力体系中，120毫米口径迫击炮是营连级配属的核心曲射支援装备，配套的迫榴弹承担着打击敌野战工事、集群有生力量、轻装甲目标的战术任务，这类弹药的结构设计直接决定了外弹道稳定性、终点毁伤效能以及勤务使用的可靠性，本次构建的三维数模完整还原了该型弹药的全结构细节，可用于装备原理教学、结构仿真分析、战术场景搭建等场景。从结构功能划分来看，该弹整体由头部引信安装段、战斗部壳体、闭气环段、尾管与稳定尾翼几个核心部分组成，头部引信安装位预留了标准的引信旋接螺纹与定位台阶，可适配触发、近炸等不同类型的引信接口，引信段的圆弧外形经过气动优化，能够降低弹丸飞行过程中的头部激波阻力，同时保证弹丸着地时的触发可靠性，避免出现跳弹或者引信失效的情况。

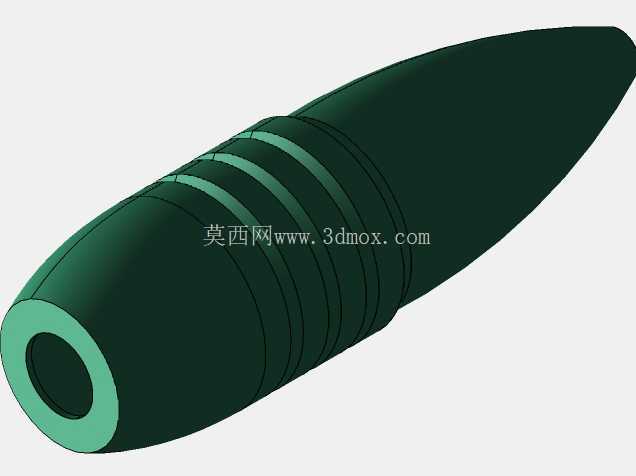

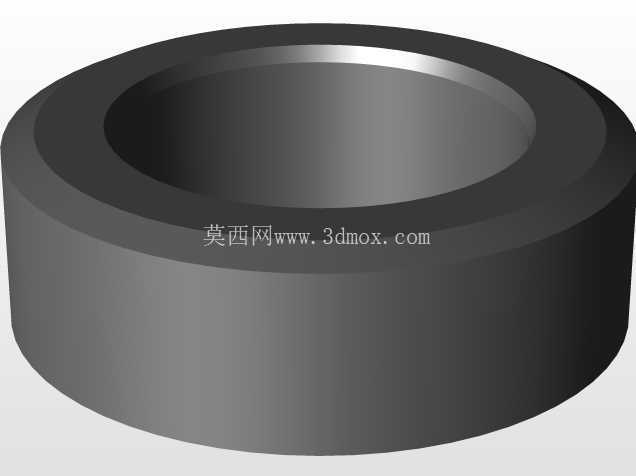

　　战斗部壳体采用变壁厚的流线型旋成体设计，壳体外表面预制了多道环形预制破片槽，这些槽的深度、间距经过匹配计算，能够在装药起爆时让壳体形成质量均匀、飞散角度可控的破片群，覆盖弹着点周围的有效杀伤范围，壳体内部的空腔为装药舱，舱壁的同轴度公差控制在较高精度范围内，避免装药偏心导致弹丸质心偏移，影响射击精度。闭气环段位于战斗部与尾管的衔接位置，数模中还原了多道环形闭气沟槽的结构，这些沟槽在弹丸被发射药燃气推动沿炮管运动时，能够在沟槽内形成涡流高压区，封堵弹丸与炮管壁之间的间隙，减少发射燃气的泄漏，保证膛压稳定，提升弹丸的初速一致性，这一结构的尺寸公差直接匹配120毫米迫击炮的炮管内径公差，保证装填时的顺畅性与闭气效果的平衡，过盈量过大会导致装填卡滞，间隙过大则会降低闭气效率，影响射程。

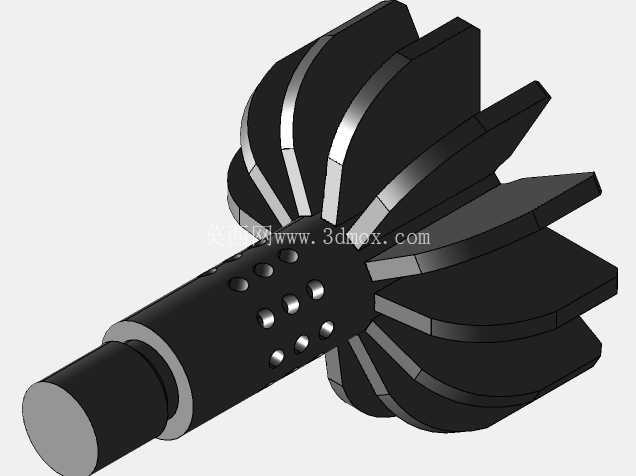

　　尾管部分为中空结构，内部设计有基本药管与附加药包的安装定位结构，尾管侧壁开有传火孔，能够在基本药管起爆后快速均匀点燃附加药包，保证发射药燃烧的一致性，尾管末端连接的尾翼为后张式稳定尾翼，数模中还原了尾翼片的对称分布结构、翼片的后掠角度以及翼片上的定位卡槽，这类尾翼在弹丸飞出炮口后会在气流作用下张开到设计角度，为弹丸提供足够的稳定力矩，保证弹丸在飞行过程中头部始终朝向前进方向，避免出现弹丸翻转导致的射程不足、精度下降或者引信失效问题，尾翼的翼展尺寸经过严格匹配，既保证飞行稳定性，又不会在装填时与炮管内壁发生干涉。

　　在建模过程中，所有结构的尺寸比例均严格按照实物的工程尺寸进行还原，各段的同轴度、配合面的台阶尺寸、螺纹的规格都遵循军工产品的设计规范，没有出现结构错位或者比例失调的问题，弹体的外形曲面采用连续G2过渡，避免出现曲面折角导致的气动特性突变，尾翼部分的每个翼片都做了阵列对称约束，保证质心位于弹体轴线上，减少飞行过程中的偏航力矩。对于结构设计从业者而言，这个数模可以直观理解旋成体弹药的气动布局逻辑、稳定装置的设计原理、闭气结构的作用机制，也可以作为有限元分析的基础模型，开展发射过程的膛压受力分析、飞行过程的气动仿真、终点毁伤的破片飞散模拟等工作，相较于平面图纸，三维数模能够更清晰地展示各部件之间的装配关系与空间位置，帮助设计人员快速掌握这类弹药的结构设计要点，避免在同类产品设计中出现同轴度不足、尾翼干涉、闭气间隙不合理等常见工程问题。
