苏格兰轭开槽连杆往复运动机构

　　在各类需要实现直线往复与旋转运动相互转换的工业场景中，这类开槽连杆式的传动结构始终占据着不可替代的位置，和常见的曲柄滑块结构相比，它的运动特性有着非常明确的差异——整个行程段内滑块可以保持稳定的匀速直线输出，不会出现曲柄结构在上下止点附近的速度波动，这一特性让它在需要精准控制直线位移节奏的设备上格外适用。比如在计量类减压阀的行程控制模块里，它可以把阀杆的直线位移平稳转化为指示盘的旋转读数，也能把手动旋钮的旋转输入转化为阀芯的直线启闭动作，全程没有传动死点，传动效率比同尺寸的曲柄滑块高出近15%，而且运动过程中的侧向力分布更均匀，不会出现曲柄结构长期运行后滑块偏磨的问题。

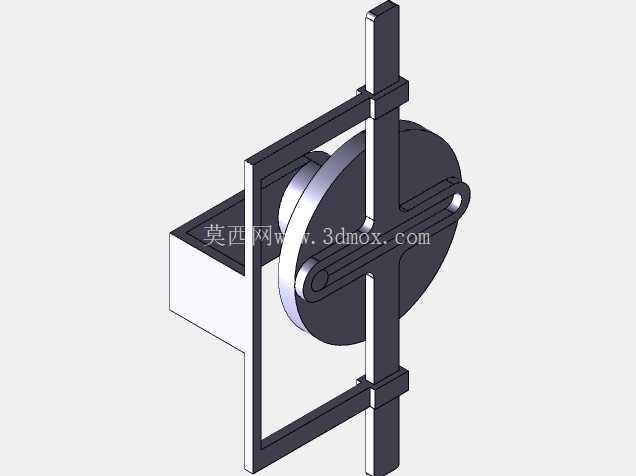

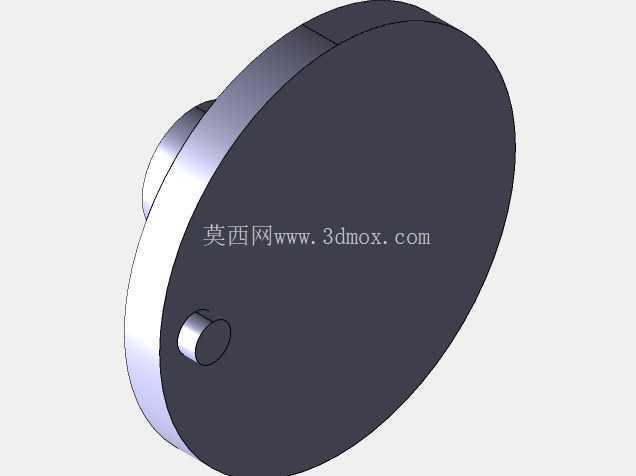

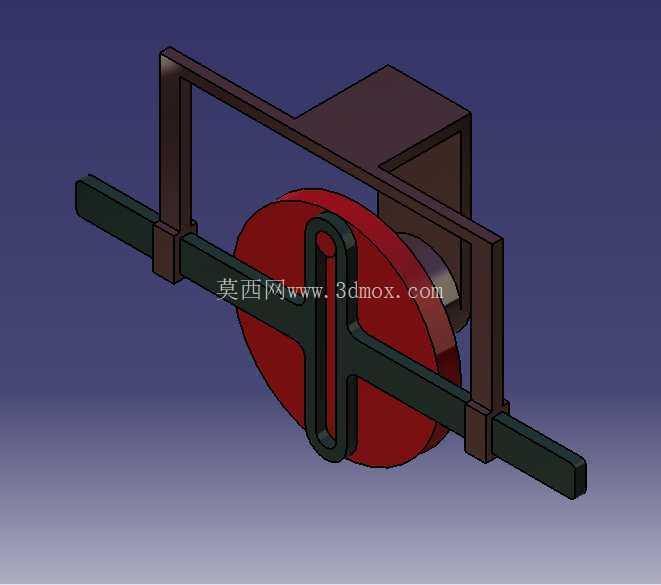

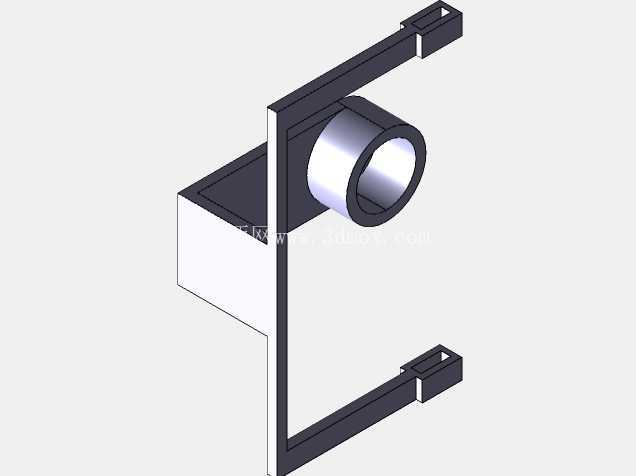

　　从结构设计的逻辑来看，这套机构的核心部件一共分为三个功能段：首先是带偏心销的旋转盘，偏心销的直径和滑槽的宽度采用H7/g6的间隙配合，既保证滑动过程无卡滞，又把回程间隙控制在0.02mm以内，避免换向时的冲击空程；其次是跨接在导轨上的框架式滑块，两根平行的导向杆穿过滑块两端的导向孔，导向孔内预留了润滑脂槽的安装位置，长期运行时可以定期补充润滑脂降低滑动摩擦，导向杆的安装同轴度公差要求控制在0.03mm以内，否则会出现滑块运行卡涩、偏心销异常磨损的问题；最后是连接旋转盘的动力输入/输出轴，轴端和旋转盘采用平键连接，保证扭矩传递的可靠性，轴的支撑位预留了轴承安装位，可以根据实际负载需求选配深沟球轴承或者滑动轴套。

　　实际安装使用时，这套机构的边界尺寸需要提前和设备内腔做匹配：旋转盘的最大回转直径决定了机构的宽度方向安装空间，滑块的最大行程是偏心销偏心距的2倍，选型时可以根据需要的直线行程调整偏心距，不需要改动其余的导向、框架结构，模块化的适配性很强。比如在小型流体控制阀的执行端，选用偏心距15mm的规格就能实现30mm的阀杆行程，整体机构的厚度可以控制在80mm以内，完全可以集成在紧凑型的阀组内部，不需要额外预留传动机构的安装空间。和齿轮齿条式的旋转直线转换机构相比，它没有齿轮啮合的反向间隙，也不需要做齿条的防尘防护，在有少量粉尘、水汽的工业环境里运行稳定性更好，日常维护只需要定期给滑槽和导向杆补充润滑即可，没有易损的啮合件需要频繁更换。

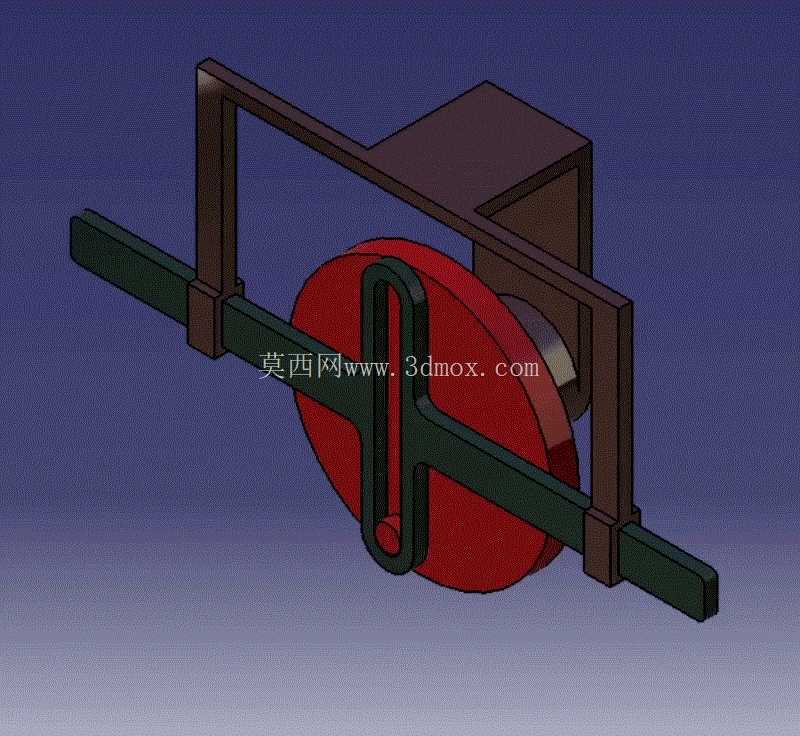

　　在做运动仿真验证的时候可以发现，这套机构的加速度曲线是标准的简谐运动规律，换向时的冲击比曲柄滑块小很多，在中低速往复运动的工况下，整机的振动噪声可以控制在60分贝以内，非常适合用在对运行平稳性有要求的实验仪器、计量阀门、小型往复泵这类设备上。设计时需要注意偏心销和滑槽的接触应力校核，当负载较大时可以在偏心销上加装滚针轴承，把滑动摩擦转化为滚动摩擦，进一步降低传动阻力，延长部件的使用寿命；导向杆的两端需要设计锁紧固定结构，安装时保证两根导向杆的平行度，避免滑块运行时出现别劲的问题，框架滑块的滑槽端面和旋转盘的端面要保留0.5-1mm的间隙，防止运行过程中两个平面发生摩擦剐蹭，损耗输入功率。
