铁路列车车轮仿真分析三维设计

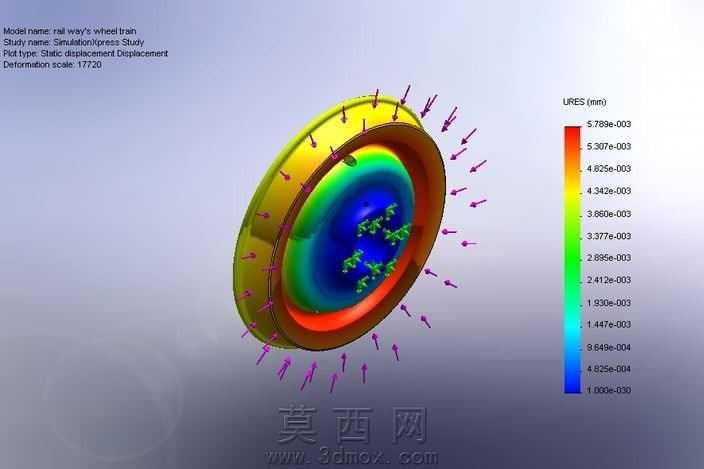

本作品为铁路列车车轮的三维仿真设计模型，采用专业三维建模软件完成全参数化构建，完整还原了列车车轮的实体结构与力学分析场景。建模阶段首先依据铁路轮对的标准尺寸参数绘制二维草图，通过旋转、布尔运算等特征操作生成车轮的基础实体，分别构建轮缘、踏面、轮辋、轮毂等核心结构区域，保证各部位尺寸公差符合轨道交通部件的设计规范，同时对车轮与车轴的配合面做了精细化的结构处理，还原实际装配的贴合关系。模型完成基础建模后，导入仿真模块开展静力学位移分析，对车轮施加符合实际运行工况的径向载荷与周向摩擦力，约束轮毂内孔的固定自由度，划分高精度网格完成求解计算。渲染阶段采用渐变浅灰背景突出主体结构，对车轮不同区域赋予差异化材质：轮缘踏面区域采用金属哑光材质模拟锻钢车轮的真实质感，位移云图区域采用彩虹色阶映射材质，直观呈现从蓝色低位移区到红色高位移区的形变分布规律，右侧配套生成标准色阶标尺标注位移量纲，紫色箭头标识清晰展示载荷施加的方向与作用位置，整体渲染效果兼顾结构展示的准确性与仿真结果的可读性。设计过程中重点考量车轮在重载工况下的形变分布规律，通过仿真结果验证结构的刚度合理性，为后续车轮的结构优化、材料选型提供可视化的三维数据支撑，模型完整保留了建模特征树与仿真参数设置，可直接用于后续的参数调整与多工况仿真计算。
