带扭矩放大功能的直流行星减速驱动单元

　　在小型自动化输送线、桌面级精密装配工位、智能仓储分拣模组这类对安装空间有严格限制的场景里，动力单元的选型往往需要在输出扭矩、安装尺寸、转速匹配三者间找平衡，这款集成扭矩放大结构的直流驱动单元，就是针对这类紧凑安装场景设计的动力输出部件。从结构设计逻辑来看，这款驱动单元没有采用电机外接独立减速箱的分体式布局，而是将扭矩放大级与直流电机本体做了同轴集成设计，输出端额定扭矩可达4Nm，空载输出转速稳定在210RPM，刚好匹配小型辊筒输送、轻载回转工作台、实验室小型搅拌装置这类需要低转速大扭矩输出的工况，避免了分体式安装带来的同轴度误差、连接法兰额外占用安装空间的问题。

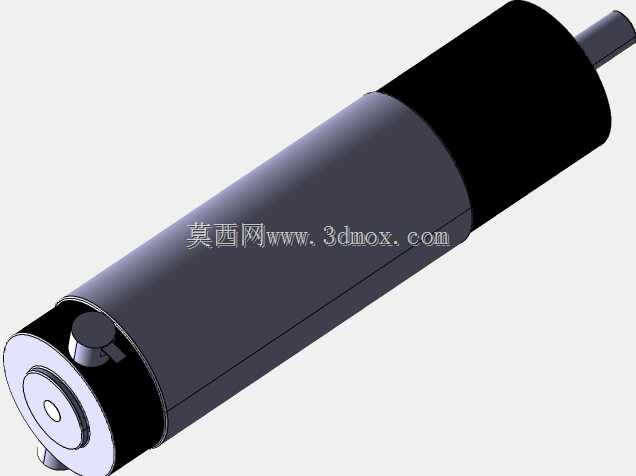

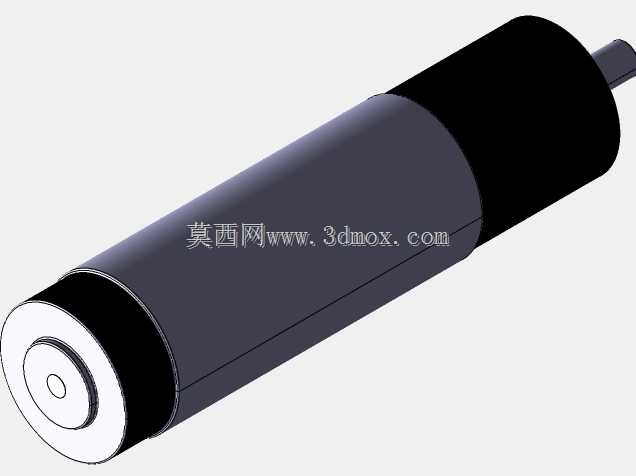

　　从安装边界来看，整单元采用圆柱型本体设计，安装时可通过尾部的定位凸台做径向定位，也可依托圆柱本体配合抱紧式安装座实现任意角度的固定，输出轴采用单出轴光轴配合扁位的结构，既可以通过联轴器连接负载轴，也可以直接套设同步轮、驱动辊这类负载部件，不需要额外加工复杂的连接结构，能大幅缩短设备装配时的动力端调试周期。实际工况适配层面，这款驱动单元的扭矩放大级采用行星齿轮传动结构，相比普通蜗轮蜗杆减速结构，传动效率更高，反向背隙控制在小范围区间，在需要频繁正反转切换的分拣拨杆、小型点位回转机构上使用时，不会出现明显的传动回差，动力响应速度也能满足工位节拍要求。

　　设计过程中，电机本体的散热结构与减速级的润滑腔做了分隔设计，避免长期运行时电机端的热量传导到减速腔导致润滑脂提前失效，同时本体外壳采用一体化拉伸成型结构，接缝位置做了平齐处理，在有少量粉尘的普通工业车间环境下使用时，不会出现粉尘堆积在结构缝隙难以清理的问题。从选型适配角度看，这款驱动单元的输出转速区间刚好避开了普通直流电机高速低扭的低效区间，不需要额外搭配调速器做大幅降速处理，在负载端转动惯量不大的场景下，直接搭配基础款直流驱动板即可实现稳定的启停控制，对于做小型非标设备的结构工程师来说，不需要单独核算电机与减速箱的匹配参数，也不用设计额外的连接法兰与安装支座，能直接将该单元嵌入设备的动力安装位，减少动力端的设计工作量。

　　在实际安装调试时，需要注意输出轴的径向负载不能超过设计阈值，因为集成式减速结构的输出轴支撑轴承紧邻扭矩放大级的输出端，过大的径向悬臂负载会加速轴承磨损，长期运行会导致输出轴偏心，影响传动精度；如果是用于垂直升降类的轻载场景，还需要搭配外置的制动模块，避免断电时负载下坠，因为该单元本身没有集成自锁结构，这点在选型时需要结合实际工况做配套设计。另外，该单元的尾部出线位置做了轴向出线设计，相比侧向出线的结构，在安装空间局促的设备内部布线时，不会因为线缆弯折半径问题导致安装干涉，布线走向可以顺着电机本体的轴向排布，进一步压缩动力单元占用的布线空间。
