外燃式斯特林热功转换装置结构

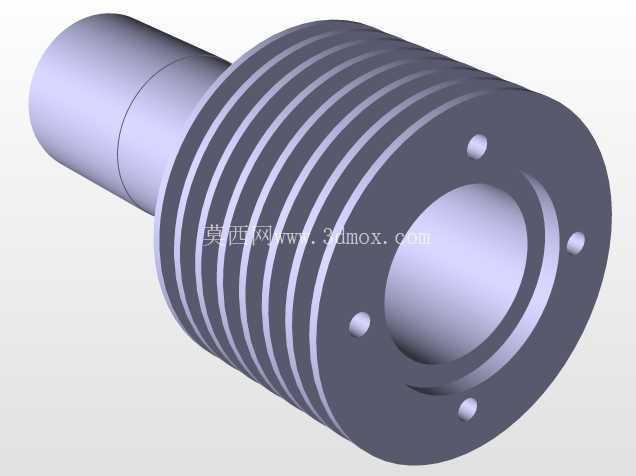

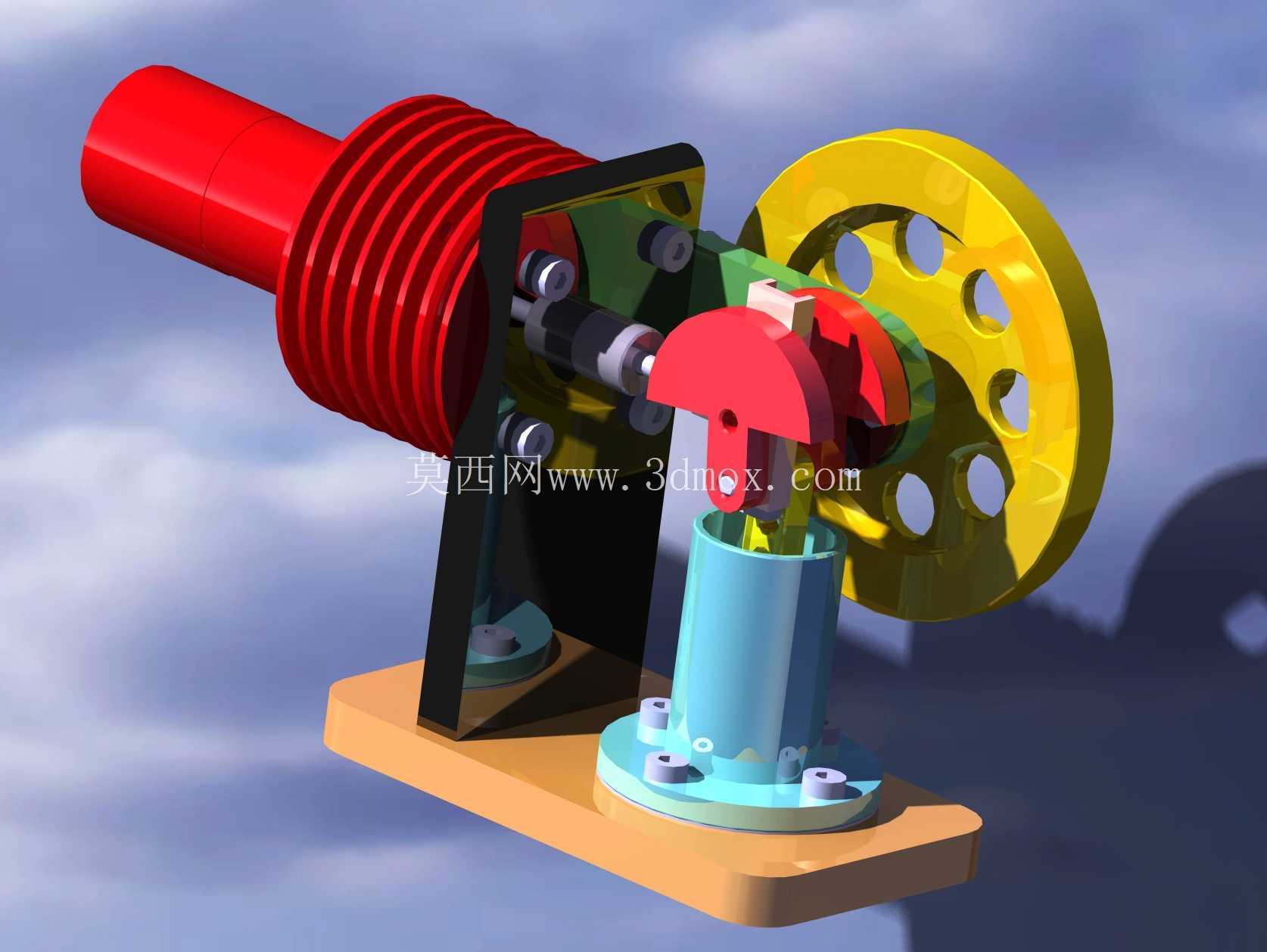

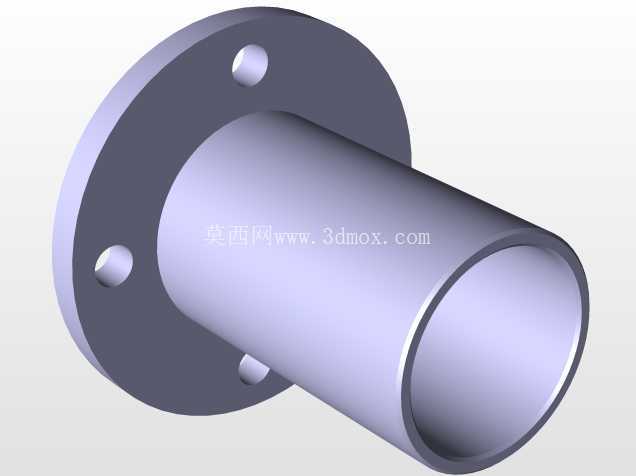

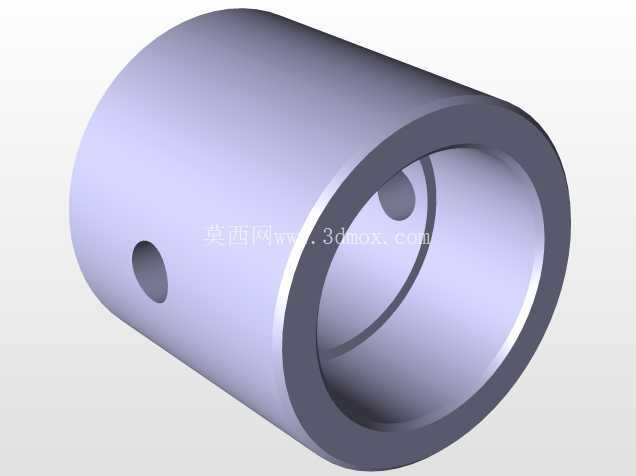

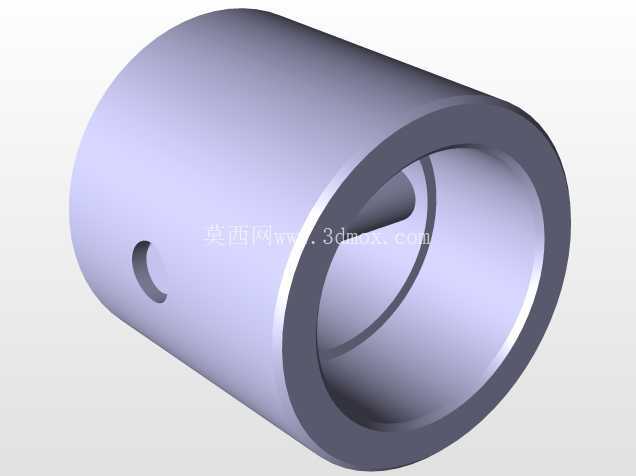

　　这套外燃式热功转换装置的三维结构，完整还原了斯特林循环的核心运动逻辑，区别于内燃机依赖燃料在缸内爆燃做功的形式，它依靠封闭工质在冷热腔室间的周期性压缩、膨胀完成热能到机械能的输出，在分布式低品位热能回收、小型科教演示装置、偏远区域离网供电场景中有着不可替代的适配性。从结构布局来看，装置采用卧式排布逻辑，左侧带散热鳍片的红色部件为冷腔换热端，密集的环形鳍片结构直接增大与空气的接触面积，无需额外配置水冷管路即可维持冷腔端的温度差，适配小功率工况下的自然散热需求；下方浅蓝色立式缸体为热腔置换端，工作时外部热源对热腔底部持续加热，推动封闭在回路内的空气或氦气工质在冷热腔之间往复流动，配合置换活塞的上下动作完成工质的热力循环。

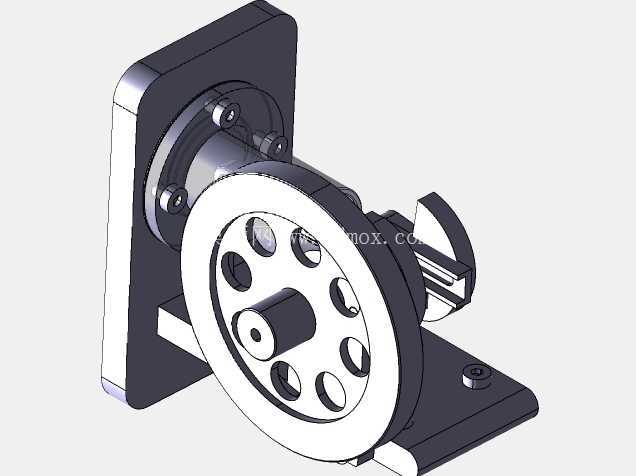

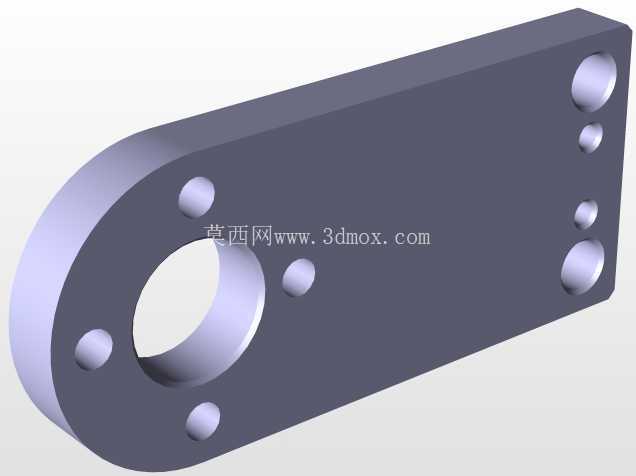

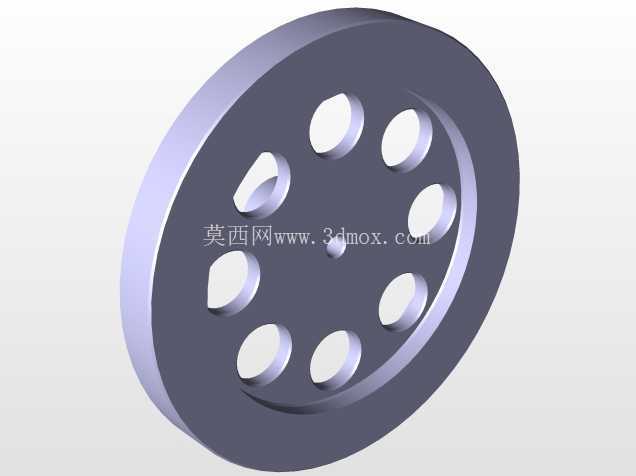

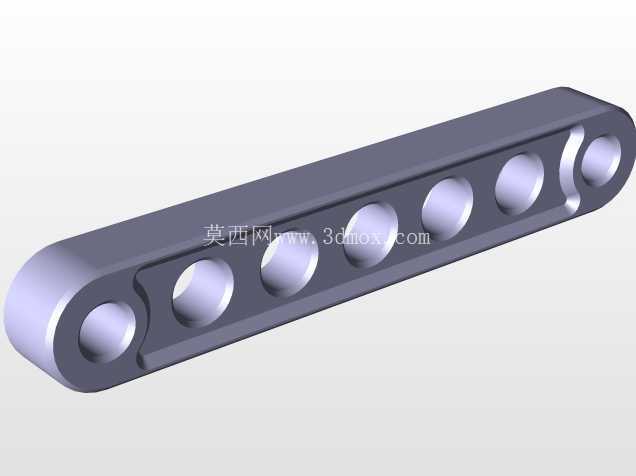

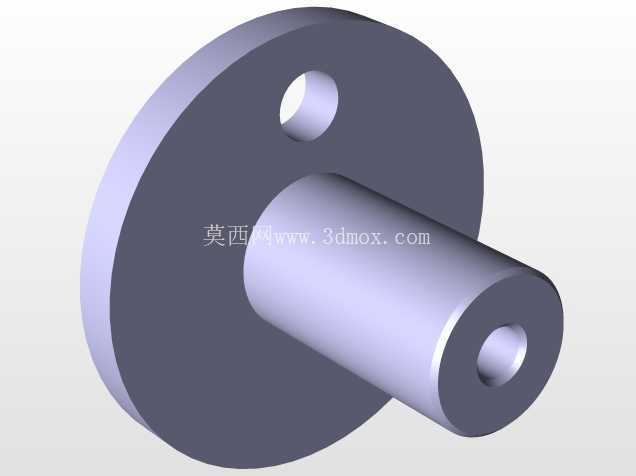

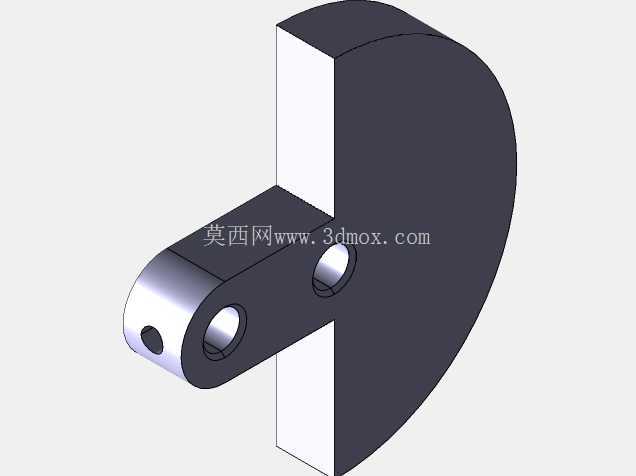

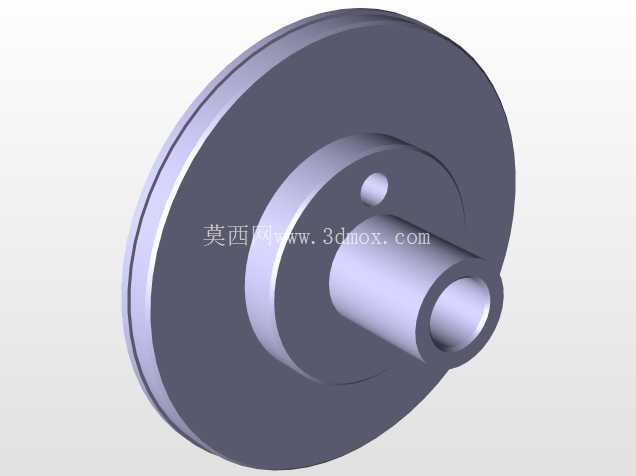

　　动力输出端的黄色带孔飞轮并非单纯的装饰结构，轮盘上的均匀开孔一方面降低了自身转动惯量的冗余重量，另一方面可通过孔位完成动平衡校准，抵消曲柄连杆机构在上下止点的运动死点问题，保证曲轴转动的连续性，避免装置在循环过程中出现卡滞。中间的黑色立式支架承担了整个传动组件的定位支撑作用，支架上的两处轴承安装位分别对应曲轴的两个支撑点，设计时严格控制了两孔的同轴度公差，避免曲轴转动时出现偏磨卡顿；支架与底部浅棕色安装底板之间通过螺栓刚性连接，底板上预留的四个安装沉孔可直接将整套装置固定在实验台架或热源基座上，安装边界清晰，不需要额外设计转接结构即可完成装配。传动链路的设计完全遵循斯特林发动机的运动匹配逻辑：热腔内的置换活塞通过连杆连接到曲轴的偏心销位，动力活塞则通过另一组连杆与曲轴的对应相位角偏心结构连接，两个活塞的运动相位差严格控制在90度，保证工质在冷腔压缩时恰好流向冷端释放热量，在热腔膨胀时恰好流向热端吸收热量，最大化热力循环的转换效率。红色的曲柄配重块与飞轮形成动平衡配对，抵消活塞往复运动产生的惯性力，降低整机运行时的振动幅度，即使在较高转速下也能保持结构稳定。

　　在实际应用场景中，这类小功率斯特林装置不需要复杂的燃油供给系统，只要存在稳定的温度差即可运行，既可以搭配小型太阳能集热装置完成光热到电能的转换，也可以对接工业生产中的余热排放端回收低品位热能，还能作为科教演示设备直观展示外燃机的循环原理。设计过程中需要重点关注冷热腔之间的密封性能，整个工质回路为封闭结构，一旦出现工质泄漏会直接导致压差不足无法启动，因此缸体与活塞的配合间隙、连杆穿出处的密封结构都做了针对性的结构优化，同时兼顾运动件的低摩擦阻力与静密封部位的气密性要求。

　　整套装置的外形尺寸适配小型台架安装需求，横向总长度控制在常规实验台的可容纳范围内，纵向高度不会遮挡演示观察视线，所有外露运动件的转动半径都在支架的防护边界内，避免运行过程中出现运动干涉。从建模细节来看，所有连接部位的螺栓、垫片都做了等比例还原，装配关系完全符合实际机械加工的工艺要求，没有出现结构干涉或者无法装配的错位问题，散热鳍片的厚度、间距都参考了自然散热的最优参数，既保证换热面积足够，又不会因为鳍片过密导致加工难度提升。飞轮上的开孔位置经过动平衡仿真验证，不会因为开孔导致轮盘质心偏移，曲轴的偏心距经过严格计算，匹配活塞的行程长度，避免活塞运动到上下止点时出现撞缸或者余隙容积过大影响循环效率的问题。
