空气压缩机配套外螺纹连接耦合器结构

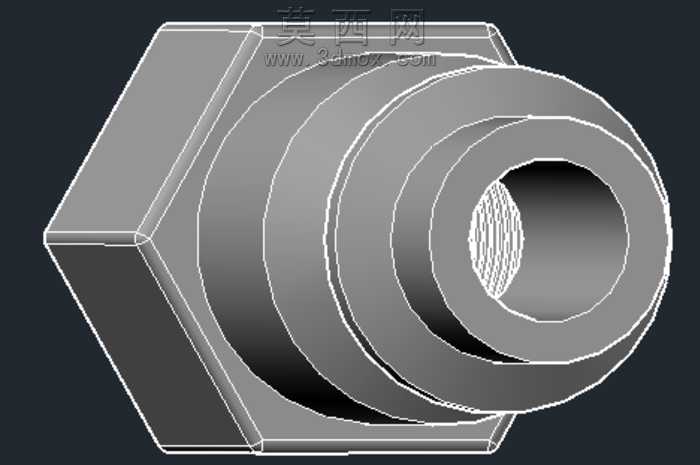

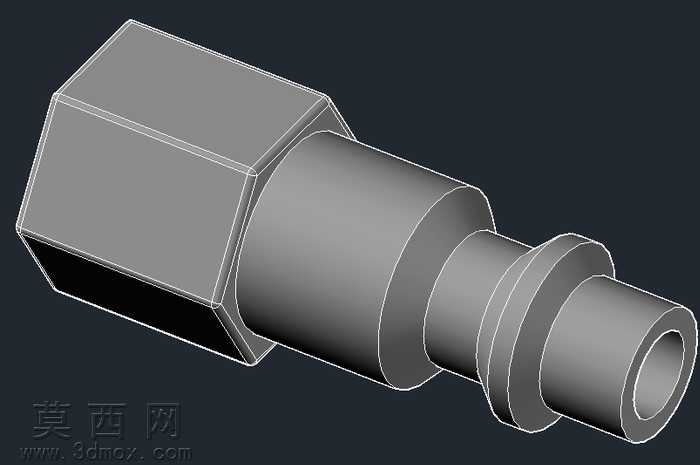

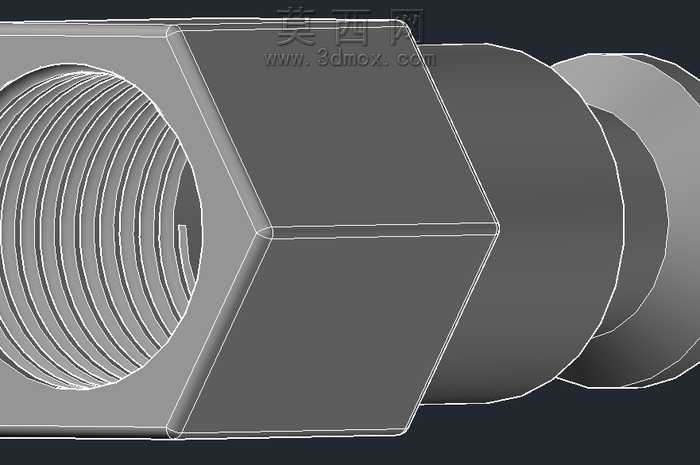

本作品为空气压缩机配套使用的外螺纹式耦合器三维结构设计，建模阶段采用参数化特征建模方式，先以回转体特征构建主体轴段轮廓，精准区分外螺纹连接段、六角拧动操作段、对接插接段三个核心功能区域，各段之间采用圆角过渡处理，避免应力集中问题。外螺纹段严格遵循通用管螺纹标准参数绘制牙型轮廓，通过螺旋扫描特征生成完整啮合牙纹，保证螺纹连接的配合精度，还原实际加工后的螺纹形态。六角拧动段采用正六棱柱拉伸成型，棱边做小尺寸倒角处理，既匹配扳手拧动的操作需求，也去除锐边提升使用安全性。对接插接段设计有适配的限位台阶，保证与对应阴头耦合器对接时的轴向定位精度，避免插接到位后出现松脱偏移。材质渲染阶段，主体采用哑光金属灰材质，模拟常用碳钢镀锌的表面处理效果，螺纹牙面添加细微的粗糙度纹理，还原机械加工后的表面质感，不同功能段通过细微的明暗差异区分，清晰展示各部分结构边界。结构设计上充分考虑气动连接的密封需求，各配合面预留合理的公差间隙，整体结构无多余冗余特征，所有壁厚均匀一致，符合常规机械加工的工艺要求，既满足空气压缩机气路连接的传动、密封功能，也兼顾了拆装操作的便捷性，六角段的尺寸设计适配标准开口扳手的操作空间，无需专用工具即可完成拆装维护。整体建模过程严格遵循机械设计的尺寸规范，所有特征参数均可直接导出用于工程图绘制，为后续的加工生产、装配验证提供精准的三维数字模型支撑。
