丹佛斯立式涡旋制冷压缩机三维结构设计

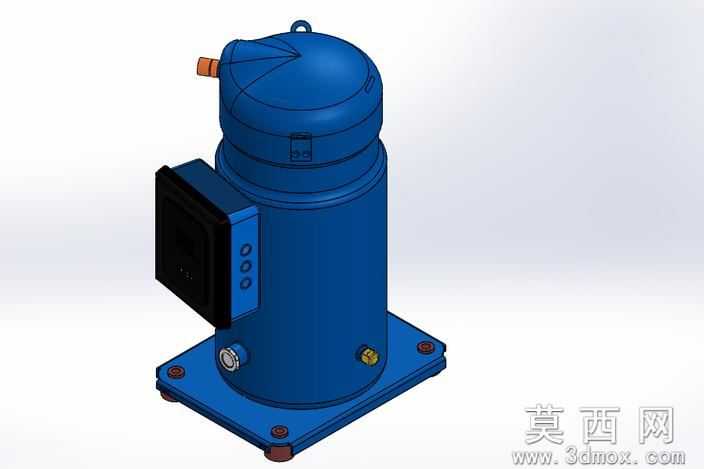

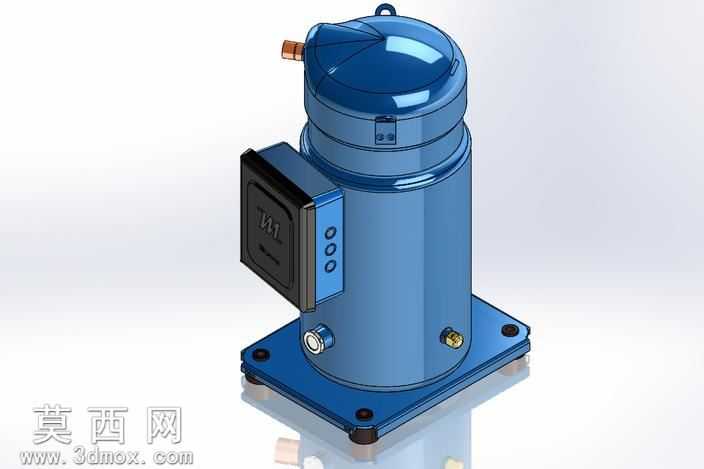

本模型为丹佛斯MANEUROPSM125立式涡旋制冷压缩机的三维数字化设计成果，建模过程严格遵循实物测绘与原厂技术参数双重校验标准，完整还原了设备的全尺寸结构与装配逻辑。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先对核心涡旋盘组件进行参数化绘制，精准还原动静涡旋盘的渐开线型线啮合结构，保证型线间隙、啮合角度完全匹配R22冷媒工况下的压缩行程设计要求。机身主体采用蓝色金属漆材质渲染，表面添加细微的磨砂颗粒质感模拟真实铸件的喷涂工艺效果，顶部端盖的圆弧过渡面、吊装挂耳的圆角结构均做了曲面连续性优化，避免渲染时出现棱角生硬的失真问题。侧面电气接线盒模块单独拆分建模，还原了盒体的卡扣结构、接线端口的密封台阶以及操作面板上的三个功能按钮标识，接线盒与机身的连接螺栓、密封胶条细节均做了1:1还原，保证装配关系的完整性。底部安装底座采用加厚钢板结构建模，四个安装脚的减震橡胶垫、固定螺栓孔位尺寸完全匹配行业通用安装标准，底座表面做了镀锌钝化的材质质感处理，与机身蓝色漆面形成清晰的材质区分。机身侧面的高低压冷媒接管接口分别采用铜质金属和黄铜材质渲染，接口处的螺纹结构、密封面倒角都做了精细化建模，可直接用于后续管路系统的配套装配设计。整体模型的结构拆分完全遵循实物的装配层级，各零部件间的干涉检查全部通过，既可以用于制冷系统的整体布局演示，也可作为压缩机结构教学的可视化教具，渲染阶段采用工作室柔光环境，突出金属漆面的反光特性与不同材质的质感差异，全方位展现设备的工业设计美感与结构合理性。
