谷轮ZR250涡旋制冷压缩机三维结构设计

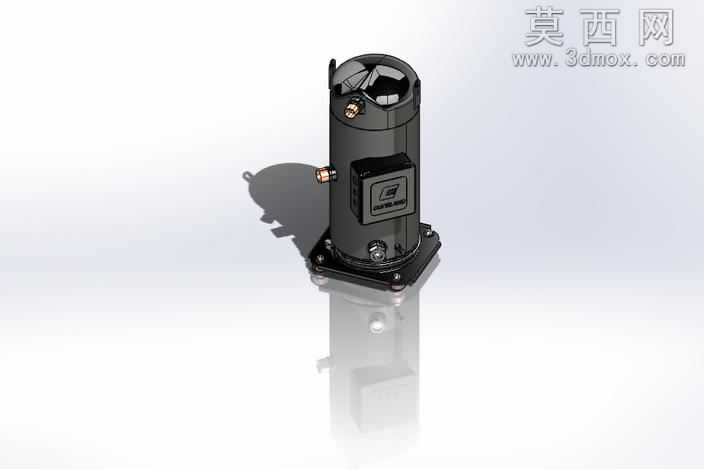

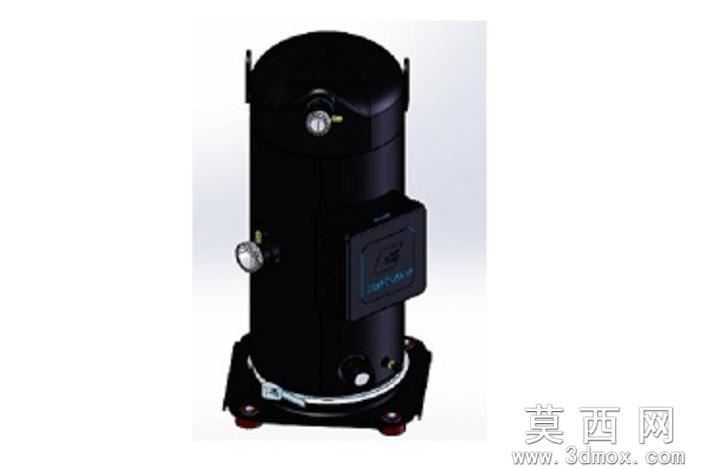

本模型为谷轮ZR250型全封闭涡旋制冷压缩机，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循实物测绘尺寸与原厂技术参数，完整还原了压缩机的外部结构与核心装配关系。模型主体分为顶部密封端盖、中部压缩腔体、底部安装底座三大模块，外部接口包含高低压冷媒接管、电气接线端子、视液镜等细节结构，所有部件均按照实际装配约束完成配合，可直接用于装配干涉检查与运动仿真。渲染阶段采用金属哑光漆材质模拟压缩机外壳的铸铁喷塑质感，对顶部接线盒的塑料盖板、铜质冷媒接管分别赋予对应的材质属性，添加地面反射效果与柔和环境光，还原产品实物的工业质感，渲染输出的效果图清晰展现了压缩机的整体外观与结构比例。建模过程中重点还原了涡旋压缩机的核心结构特征，包括涡旋盘的型线轮廓、十字滑环的限位结构、防自转机构的装配位置，同时对底部安装脚的螺栓孔位、减震垫安装槽等细节做了精确复刻，确保模型可直接用于制冷系统的管路布局设计、机组安装空间校核。设计思路围绕商用空调冷水机组的应用场景展开，该型号压缩机适配R407C与R134a冷媒，建模时充分考虑了不同冷媒工况下的接口尺寸通用性，模型结构支持拆解查看内部压缩腔的工作原理，可用于制冷设备的教学演示、产品选型展示以及冷水机组的整体装配设计，为暖通空调领域的工程设计提供精准的三维数字模型支撑。
