减压阀用曲柄杠杆传动结构件

　　在工业流体控制管路系统中，减压阀作为稳定下游输出压力的核心阀件，其内部传动执行部件的运动精度直接决定压力调节的响应速度与稳压偏差，本次涉及的曲柄杠杆结构，正是减压阀阀瓣与驱动端之间的核心力传递构件。不同于常规直动式减压阀的顶杆传动结构，该曲柄杠杆采用双铰点摇臂式布局，通过三个带衬套安装孔的位置排布，将驱动端的直线位移或者小角度摆动，转化为阀瓣的精准升程动作，在低压大流量减压阀的结构中，这种杠杆结构可以通过力臂比的设计放大驱动力矩，降低驱动端的输出力要求，同时可以通过杠杆的位移缩放特性，微调阀瓣的开度变化曲线，避免小开度区间的压力震荡问题。

　　从实际应用场景来看，这类曲柄杠杆多用于工业压缩空气管网、工艺气体输送管路、低压供水系统的先导式减压阀内部，安装位置处于阀腔上部的传动腔室内，不直接与高压介质接触，因此结构设计上不需要做特殊的流道型面处理，重点要保障铰接位置的转动灵活性与长期运行的耐磨性能。设计过程中，首先要根据减压阀的额定流量、阀瓣行程、驱动端输出位移确定杠杆的总长度与三个铰接孔的中心距，三个安装孔分别对应驱动端铰接点、支点固定铰接点、阀瓣连接铰接点，其中支点孔位于杠杆的中部偏置位置，通过不同的力臂比匹配，实现输入位移与输出位移的比例换算，比如当驱动端输入1mm的直线位移时，通过杠杆比的换算，阀瓣端可以输出对应比例的升程，匹配减压阀的流量调节特性。

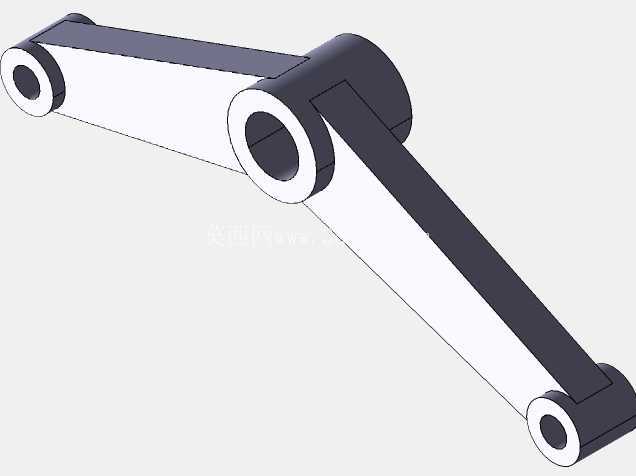

　　外形结构上，杠杆主体采用等截面筋条式结构，在三个铰接孔位置做局部加厚凸台处理，凸台的外径尺寸要大于铰接衬套的压装外径，保障压装后衬套不会出现松脱问题，筋条的截面厚度根据杠杆所受的最大弯曲力矩计算确定，既要避免运行过程中出现挠曲变形影响传动精度，也要尽可能降低结构重量，减少运动过程中的惯性迟滞。安装边界方面，三个铰接孔的同轴度公差需要控制在0.02mm以内，避免安装后出现卡滞问题，杠杆摆动的平面度公差要控制在0.03mm以内，保障运动过程中不会与阀腔内壁、其他传动部件发生运动干涉，铰接孔内部需要压装自润滑铜衬套，衬套的内径与对应铰接销轴采用间隙配合，配合间隙控制在0.01-0.02mm之间，既保障转动灵活，也避免间隙过大导致的传动空程，影响压力调节精度。在实际工况运行中，曲柄杠杆需要承受周期性的交变载荷，当减压阀下游压力出现波动时，驱动端会带动杠杆快速摆动调整阀瓣开度，因此杠杆的材料选型多采用中碳钢或者高强度铝合金，中碳钢材质的杠杆需要做调质处理，表面硬度达到HB220-250，提升结构强度与抗疲劳性能，铝合金材质的杠杆多用于对重量敏感的低压轻便型阀件，表面做硬质阳极氧化处理提升耐磨性能。结构细节上，杠杆的筋条与凸台连接位置做圆角过渡处理，避免应力集中导致的长期运行疲劳断裂问题，铰接孔的端面需要做磨削加工，保障与衬套端面的贴合度，减少转动过程中的端面摩擦阻力。

　　不同于通用的标准传动杠杆，该结构的孔位排布完全匹配对应型号减压阀的内部安装空间，在设计建模过程中需要反复校核摆动全行程内的空间干涉情况，比如当杠杆摆动到最大开度位置时，筋条的外边缘与阀腔内壁的间隙要保留至少2mm的安全距离，避免加工或者装配误差导致的运动卡滞，同时要校核杠杆在最大受力工况下的变形量，最大变形量要控制在0.01mm以内，避免变形导致阀瓣开度出现偏差，影响减压阀的稳压精度。在装配逻辑上，支点孔的铰接销轴为固定安装在阀腔的支座上，是杠杆摆动的旋转中心，驱动端铰接孔连接先导膜片或者弹簧驱动的顶杆，阀瓣端铰接孔连接阀瓣的阀杆，三个铰接点的销轴都要做轴向定位，避免运行过程中销轴窜动导致杠杆脱落，同时铰接位置要填充适量的润滑脂，减少长期运行的磨损量，延长部件的使用寿命。
