减压阀配套三叶式流体驱动叶轮结构

　　在工业流体输送管网的压力调节环节，减压阀作为稳定下游管路压力的核心阀件，其内部的叶轮构件承担着感知流体流速、缓冲压力脉动、辅助阀瓣动态调平的关键作用，这款三叶式叶轮正是适配中小通径减压阀流道特性设计的核心内构件。从实际工况适配来看，该叶轮主要应用于公称通径DN15至DN50的中低压减压阀产品，覆盖民用供水、压缩空气管网、轻型化工流体输送等多个场景，在管路流体通过阀腔缩颈段时，叶轮会在流体轴向冲击力作用下产生定速转动，一方面可以打散高速流体形成的局部涡流，避免阀瓣因长期受涡流偏冲出现密封面偏磨，另一方面转动形成的均匀流场能让阀后压力传感器采集到更平稳的压力数据，减少减压阀的频繁启闭动作，延长阀件整体使用寿命。

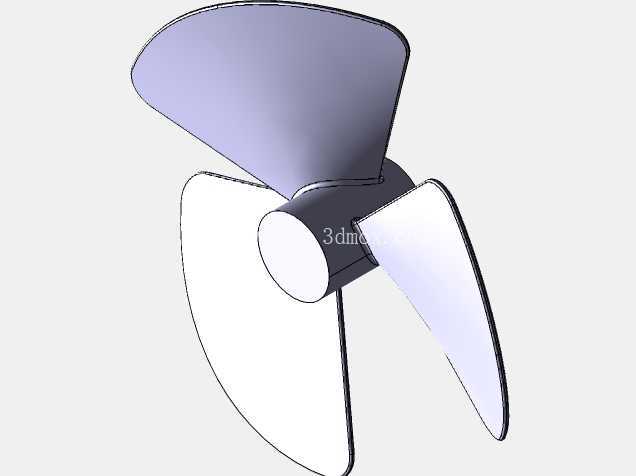

　　从结构设计逻辑来看，这款叶轮采用三叶等距布局，叶片型面经过流体力学仿真优化，叶根与中心轮毂采用大圆角过渡结构，避免流体长期冲刷下的应力集中问题，叶片前缘做了小角度倒角处理，可降低流体刚接触叶片时的冲击阻力，减少叶轮启动所需的最小流速阈值，即使在管路低流量运行状态下，叶轮也能保持稳定转动，不会出现卡滞或时转时停的情况。中心轮毂位置设计有标准D型轴孔，可直接与减压阀腔内的传感转轴配合，无需额外加工键槽，装配时仅需将轴孔对准转轴的D型平面推入，再通过轴端的卡簧限位即可完成固定，装配公差控制在H7/h6区间，既保证转动时无明显旷量，又不会因配合过紧出现转动卡涩。

　　关于安装边界与尺寸适配，这款叶轮的整体外圆直径严格匹配减压阀阀腔的通流截面尺寸，安装后叶片外缘与阀腔内壁的间隙控制在1.5mm至2mm之间，既不会因间隙过大导致部分流体未经过叶轮整流直接流过，也不会因间隙过小在热胀冷缩或流体带微小杂质时出现叶片刮蹭腔壁的问题。轮毂的轴向厚度根据阀腔的安装空间做了适配，安装后叶轮端面与前后腔壁的预留间隙均大于3mm，可避免流体带有的微小颗粒卡入端面间隙造成转动受阻。叶片的扭曲角度经过多轮迭代调整，在常用流速区间1m/s至5m/s范围内，叶轮转速与流体流速保持近似线性的对应关系，可直接通过转速反馈换算管路实时流量，为减压阀的流量补偿调节提供数据参考。

　　从实际使用的可靠性角度出发，该叶轮的叶片厚度根据不同材质做了匹配设计，若采用铜合金材质加工，叶片厚度控制在2.5mm即可满足1.6MPa公称压力下的强度要求，若采用改性PP或PVDF等工程塑料材质加工，叶片厚度调整为3.5mm，可耐受弱酸弱碱流体的长期冲刷，同时整体重量更轻，启动流速阈值更低。叶轮整体做了动平衡校正，剩余不平衡量控制在G6.3等级以内，高速转动时不会产生额外的振动，避免振动传递到阀体外壁引发管路共振。在实际阀件装配测试中，搭载这款叶轮的减压阀，阀后压力波动幅度相比无叶轮结构降低40%以上，阀瓣密封面的冲刷磨损速率降低60%左右，尤其在流体压力脉动较大的空压机站供气管网、高层二次供水管网场景下，适配性表现尤为突出。
