深沟球滚珠轴承三维结构设计

　　在各类旋转传动场景中，这类深沟球结构的滚珠轴承是应用覆盖范围最广的支撑部件，从民用家电的电机输出端，到工业流水线的辊筒支撑、中小型减速机的输入输出轴定位、液压阀组的调节杆转动支撑，都能见到同结构轴承的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少轴颈与安装基座之间的磨损，同时约束轴的径向与少量轴向窜动，保证整个传动链的回转精度保持在设计允许范围内。

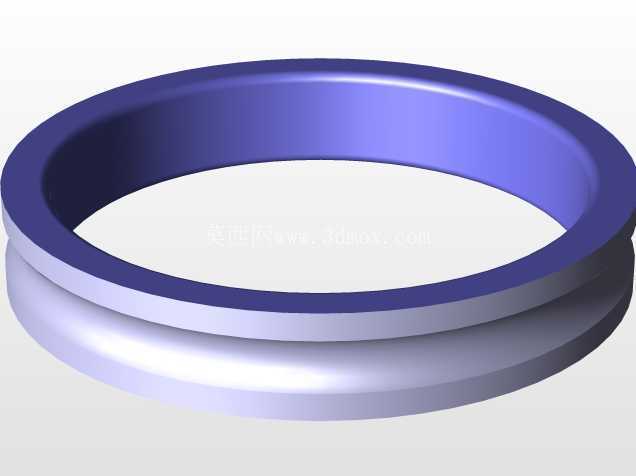

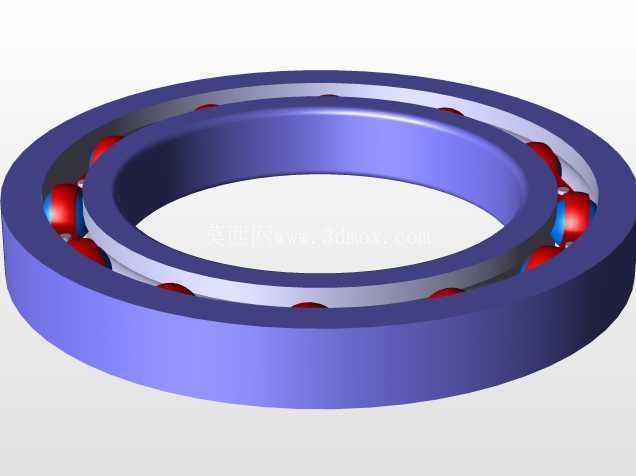

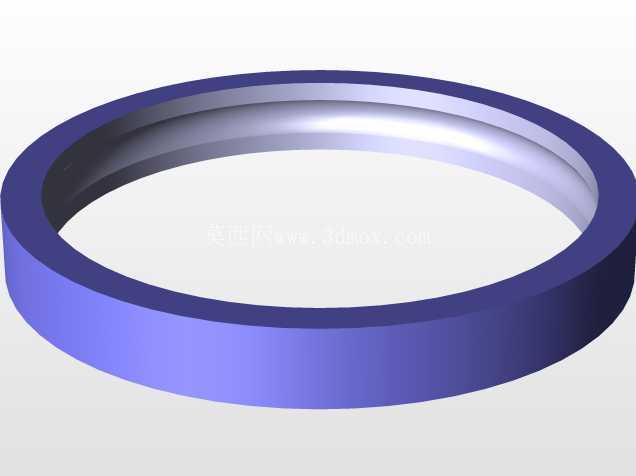

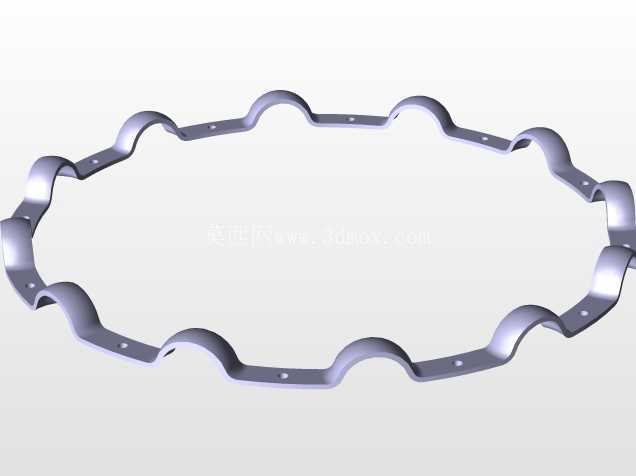

　　从结构设计逻辑来看，这个模型完整还原了深沟球轴承的四个核心组成部分：外圈、内圈、保持架、滚动钢球。外圈通常采用过盈配合或者过渡配合安装在轴承座、设备壳体的安装孔内，作为固定侧的滚道承载；内圈则与旋转轴采用过盈配合，随轴一同转动，内圈外侧与外圈内侧的弧形滚道曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动，同时接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。保持架采用兜孔结构将每一粒钢球均匀分隔开，避免钢球之间直接接触产生滑动摩擦，同时引导钢球在滚道内有序排布，保证轴承高速运转时不会出现钢球扎堆、卡滞的问题。

　　在实际选型与安装边界设计上，这类轴承的径向尺寸遵循通用轴承的尺寸系列标准，内径与配合轴颈的公差带通常选取k6或者m6级，保证配合的紧固性，避免内圈与轴之间出现跑圈磨损；外圈与轴承座孔的配合则根据应用场景调整，固定端外圈通常选取H7级公差，允许少量的轴向游动来补偿轴系受热后的伸长量。安装过程中需要注意，施加压装力时不能通过滚动体传递力，必须将压力直接作用在待压装的套圈端面，避免滚道或者钢球出现压痕，直接影响轴承的运转精度与使用寿命。

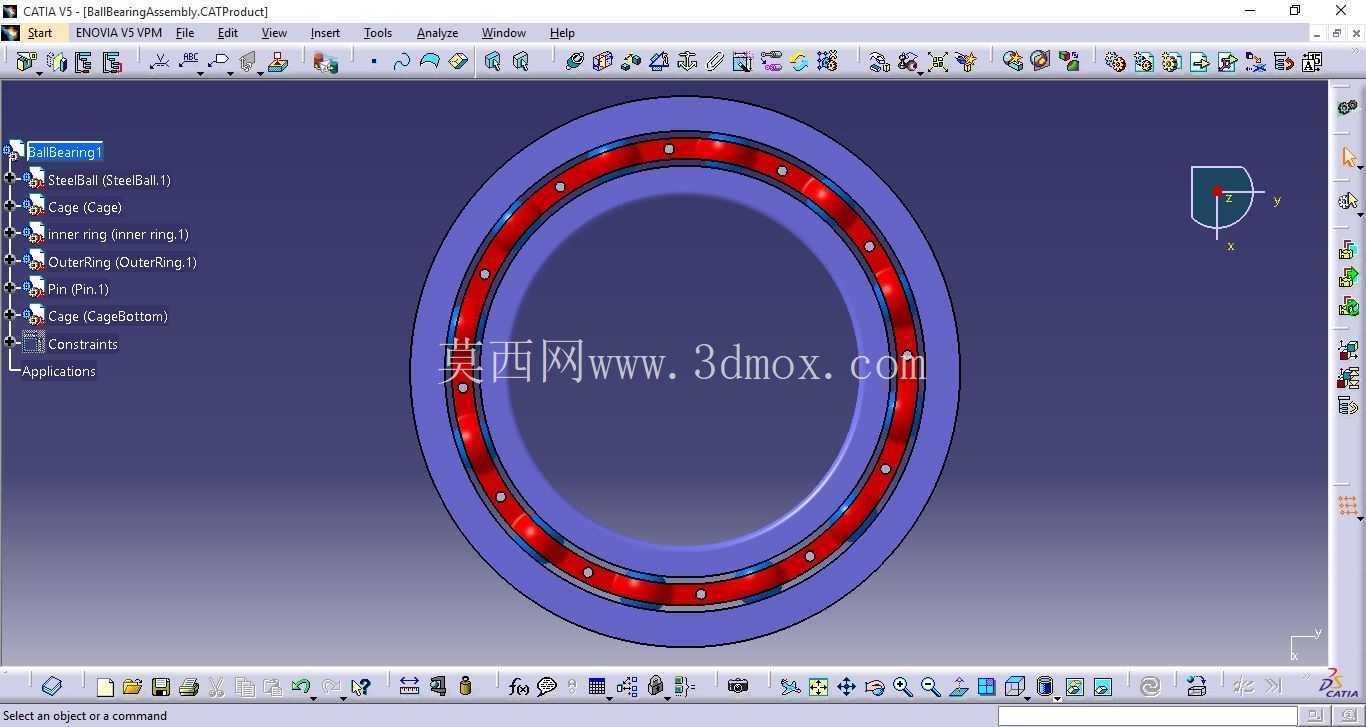

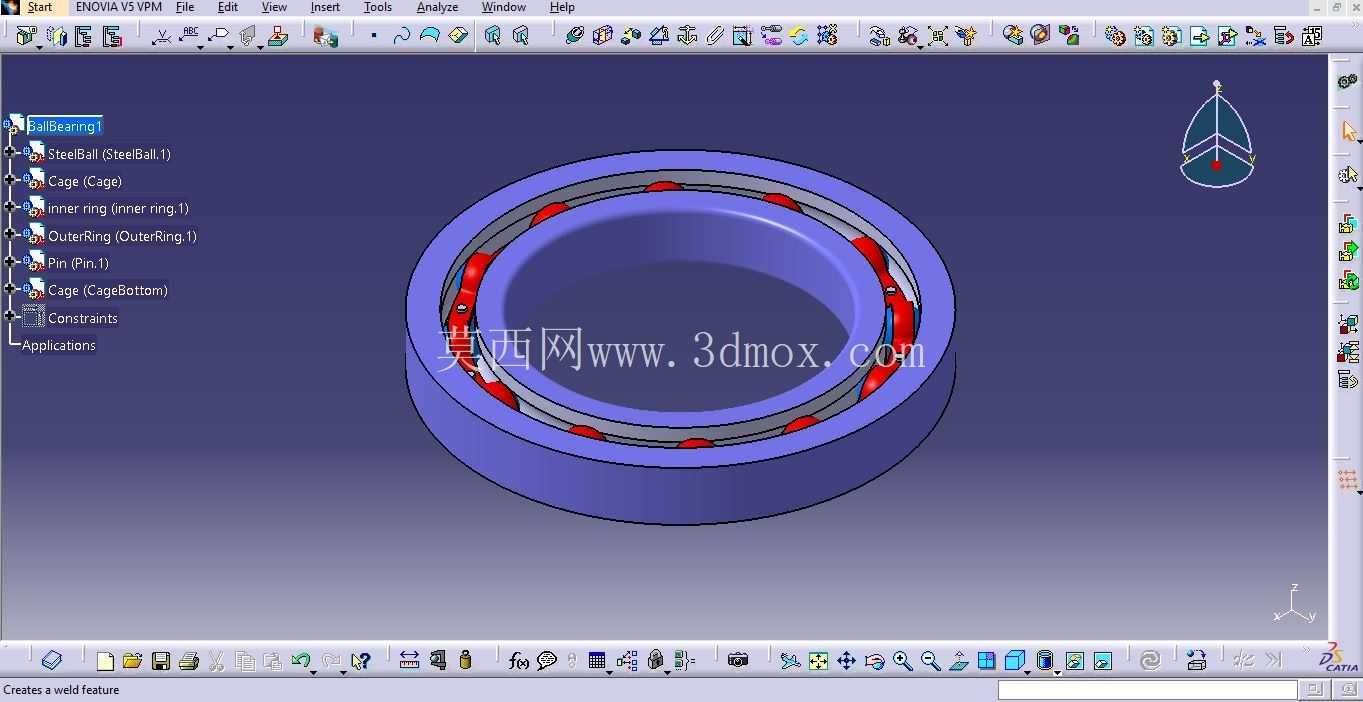

　　从功能特性上看，这类深沟球轴承主要承受径向载荷，同时也可以承受一定量的双向轴向载荷，当径向游隙适当加大时，其角接触特性会有所提升，可以承受更大的轴向载荷，相比滚子轴承，它的极限转速更高，摩擦系数更小，适合中高速运转的传动场景，而且结构简单，拆装维护方便，日常使用中只需要按照维护周期补充对应牌号的润滑脂，就可以保证长期稳定运行。在三维建模过程中，这类零件的建模重点在于滚道曲率的精准匹配，钢球直径与内外圈滚道曲率的比值通常控制在0.51到0.53之间，既保证足够的接触面积降低接触应力，又不会因为曲率过于接近导致滚动摩擦阻力上升；保持架的兜孔间隙需要预留合理范围，既要保证钢球可以在兜孔内自由转动，又不能间隙过大导致钢球运转时出现过大的窜动，引发振动与噪声。

　　在阀门类产品的应用场景里，这类轴承通常安装在减压阀的调节杆、阀杆转动位置，用来支撑阀杆的旋转动作，减少阀杆转动时的操作力矩，避免阀杆长期受介质压力作用出现卡滞，保证阀门调节动作的顺畅性，同时隔绝阀杆与阀体安装孔之间的直接摩擦，延长阀门的整体使用寿命。在实际装配时，需要注意轴承的安装方向，带防尘盖或者密封圈的型号需要将密封侧朝向设备外部，避免内部润滑脂泄漏，同时阻挡外界的粉尘、水汽进入轴承内部，破坏润滑脂结构导致轴承提前失效。对于有同轴度要求的安装场景，轴承安装孔与轴颈的同轴度公差需要控制在IT7级以内，避免轴承安装后出现偏载，导致局部滚道受力过大，出现早期疲劳剥落。
