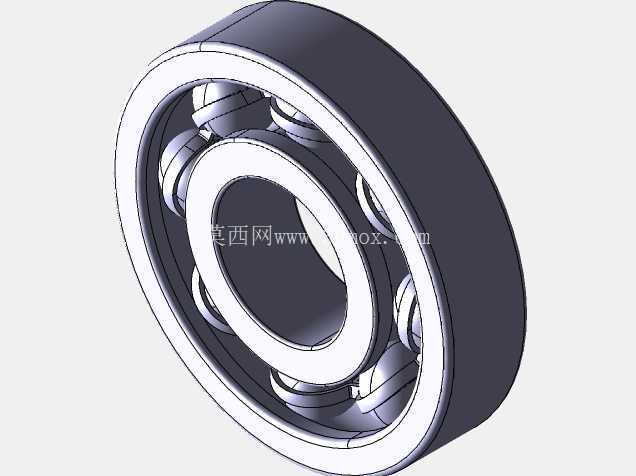

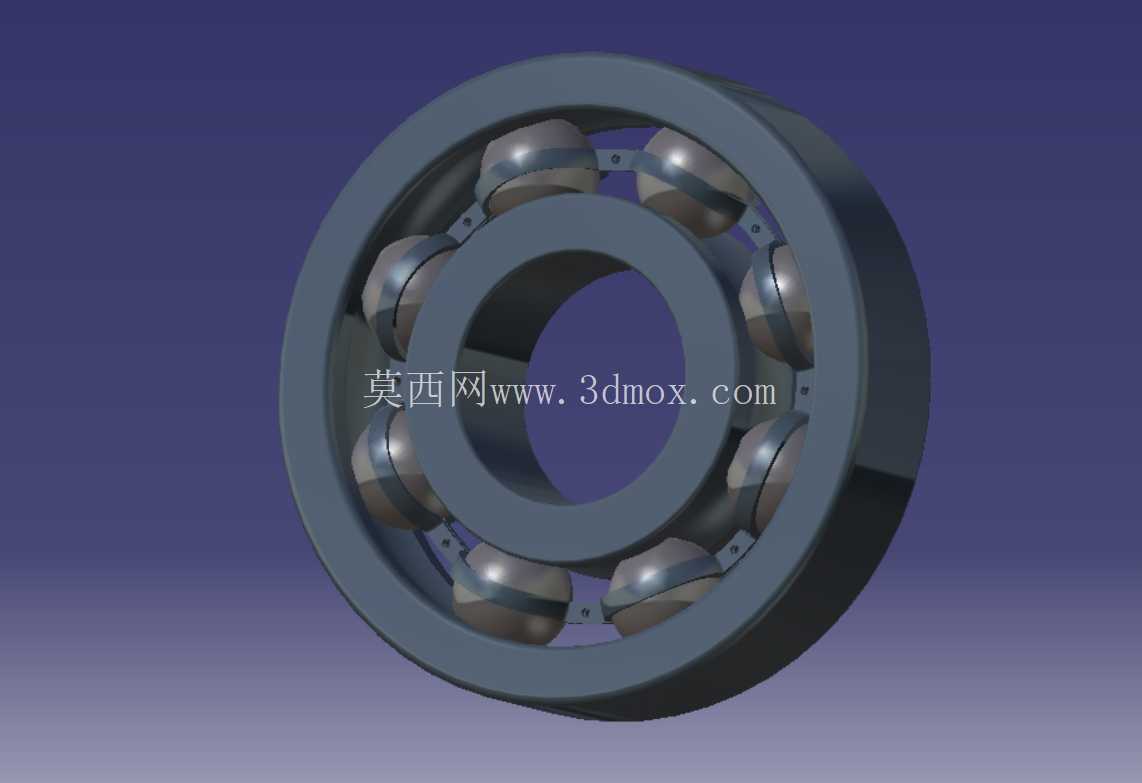

深沟球滚动轴承三维结构设计

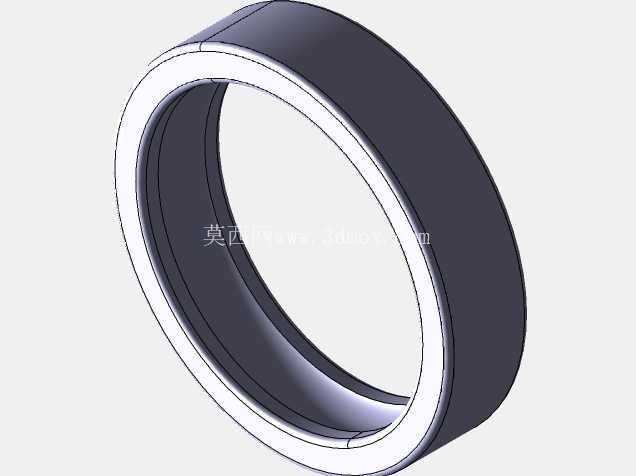

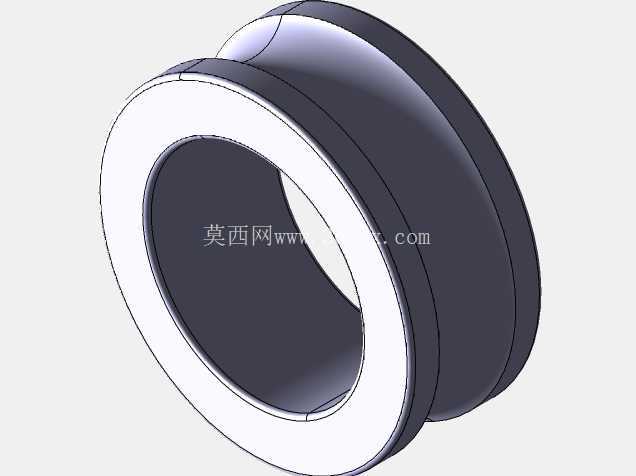

　　做机械结构设计的同行都清楚，旋转支撑部件的选型与建模，是整套传动系统可靠性的第一道关卡，这次完成的滚珠轴承结构，完全围绕通用传动场景的实际安装需求搭建，没有做多余的装饰性结构，所有几何特征都对应实际加工与装配的工艺要求。先从实际应用场景说起，这类径向承载的滚珠轴承，覆盖的工况范围极广，小到小型输送线的托辊支撑、民用机电的电机输出端，大到中型减速机的输入轴定位、普通机床的辅助传动轴支撑，只要是存在中低转速径向载荷、少量轴向窜动余量需求的旋转工位，都能见到同结构轴承的身影。很多刚入行的建模者容易把轴承做成完全理想化的几何结构，忽略实际装配的公差预留与部件间的活动间隙，这次建模时特意把这些工程细节做了还原：内圈的内径面是直接与轴颈过盈配合的安装面，建模时保留了安装圆角的过渡特征，避免实际装配时轴肩与轴承内圈端面出现应力集中的棱边干涉；外圈的外径面是与轴承座孔过渡配合的定位面，同样在外圈端面与外圆的衔接处做了标准倒角，既方便压装时的导向，也能去除机加工产生的毛刺飞边。

　　中间的滚动体采用等直径的钢制滚珠，沿保持架的兜孔均匀排布，保持架的兜孔间隙做了合理预留，既不会让滚珠在运转时从兜孔中脱出，也不会因为间隙过小卡滞滚珠的自由滚动，每颗滚珠与内圈滚道、外圈滚道的接触角都按照深沟球轴承的标准接触参数设置，保证径向承载时载荷能均匀分布在每颗滚动体上，不会出现局部应力过载的情况。很多人建模时容易忽略密封结构的细节，这次的结构在轴承两侧的内圈与外圈之间，预留了密封件的安装槽位，对应实际使用时的防尘盖或接触式密封圈安装需求，避免工况中的粉尘、金属碎屑进入滚道内部，加速滚动体与滚道的磨损。

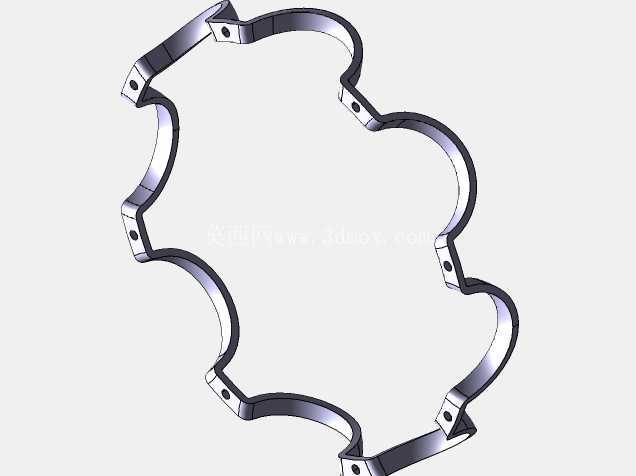

　　从安装边界的尺寸逻辑来看，内圈的轴向宽度与外圈的轴向宽度保持一致，符合标准深沟球轴承的安装尺寸规范，选型时只要匹配轴颈直径、轴承座孔直径以及安装位的轴向宽度，就能直接完成装配，不需要额外做结构修改；内圈的内径尺寸公差带、外圈的外径尺寸公差带都按照基孔制、基轴制的配合要求做了建模参考，方便后续出工程图时直接标注对应的配合公差。设计思路上没有追求非标定制的特殊结构，完全对标通用级深沟球轴承的成熟结构逻辑，因为这类通用支撑件的核心要求是互换性与可靠性，不需要做多余的结构改动——成熟的滚道曲率设计已经过几十年的工业验证，能保证在额定载荷下达到足够的使用寿命，保持架的结构采用浪形冲压保持架的几何特征，相比实体铜保持架重量更轻，适合中低转速的通用工况，冲压成型的工艺性也更好，能有效控制生产制造成本。

　　实际建模过程中，特意规避了很多新手常犯的错误：比如没有把滚珠与内外圈滚道做成零间隙的贴合状态，而是预留了微米级的工作间隙，对应实际轴承的径向游隙要求，保证运转时滚动体不会因为热膨胀出现卡滞；滚道的表面没有做多余的纹理特征，只保留了光滑的曲面结构，对应实际磨削加工后的表面粗糙度要求，毕竟滚道面是轴承的核心工作表面，过高的粗糙度会直接加剧运转磨损、提升运转噪音。另外在安装定位的细节上，内圈的端面与轴肩的贴合面、外圈的端面与轴承座孔挡肩的贴合面都做了平面度的几何约束，保证安装后轴承不会出现偏斜，避免滚动体承受额外的倾覆力矩，延长实际使用寿命。这类轴承在设备维护时也具备极强的互换性，只要尺寸参数匹配，不同厂家的同型号产品可以直接替换，不需要对周边的安装结构做任何修改，这也是通用机械零部件设计时必须考虑的核心点——标准化、互换性永远是降低设备全生命周期维护成本的关键。从载荷传递的路径来看，轴运转时产生的径向载荷会通过内圈传递到每颗接触的滚珠上，再通过滚珠传递到外圈，最终分散到轴承座与设备壳体上，整个载荷传递路径没有应力集中的突变截面，每一处衔接的圆角、倒角都对应应力分散的设计要求，不会出现局部应力超过材料屈服强度的情况。很多人做轴承建模只是画个大概的内外圈加几个滚珠凑数，忽略了保持架的兜孔位置、滚道的曲率匹配、安装边的倒角圆角这些细节，这些细节恰恰是三维模型能不能直接用于工程实际的关键——如果模型本身的结构不符合工艺要求，后续做装配仿真、干涉检查时就会出现错误，甚至误导后续的结构设计。这次的模型所有几何特征都能直接对接后续的工程图输出、装配仿真、运动模拟，不管是用于设备的整体装配设计，还是用于教学演示轴承的工作原理，都能满足实际使用需求，没有任何为了视觉效果添加的非功能性结构，完全贴合机械设计的实际工程逻辑。
