内啮合行星减速齿轮组结构设计

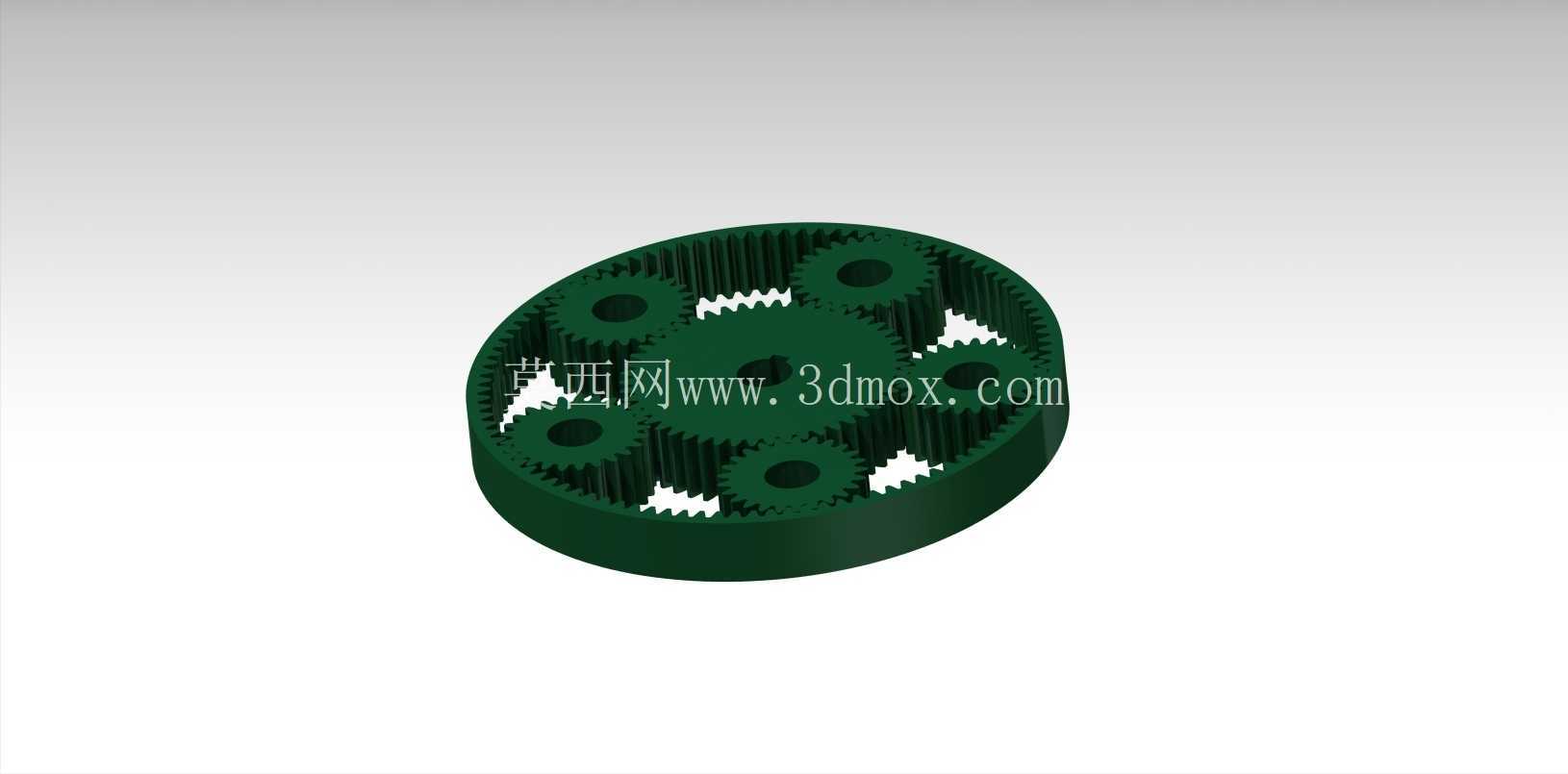

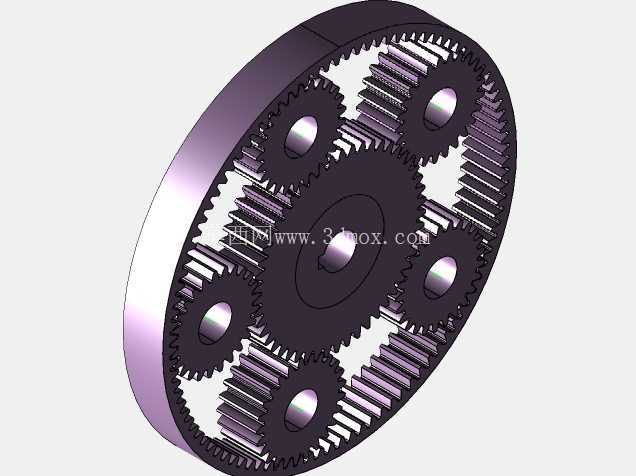

　　这套行星齿轮结构属于典型的NGW型内啮合减速传动组件，核心由内齿圈、太阳轮、多组均匀排布的行星轮以及配套行星架构成，在减压阀配套执行机构、小型伺服传动模组、工业自动化输送线的动力输入端都有广泛适配场景。不同于普通定轴齿轮传动，这套结构将太阳轮设置在传动中心位置，动力输入后通过太阳轮同时驱动周向均匀分布的四个行星轮，行星轮在与固定内齿圈啮合的过程中，带动行星架完成动力输出，可在极小的安装空间内实现大传动比的动力传递，同时能将输入扭矩按啮合齿面均匀分摊，单齿承受的接触应力远低于同功率规格的定轴齿轮组，适合中低转速、大扭矩输出的传动工况。

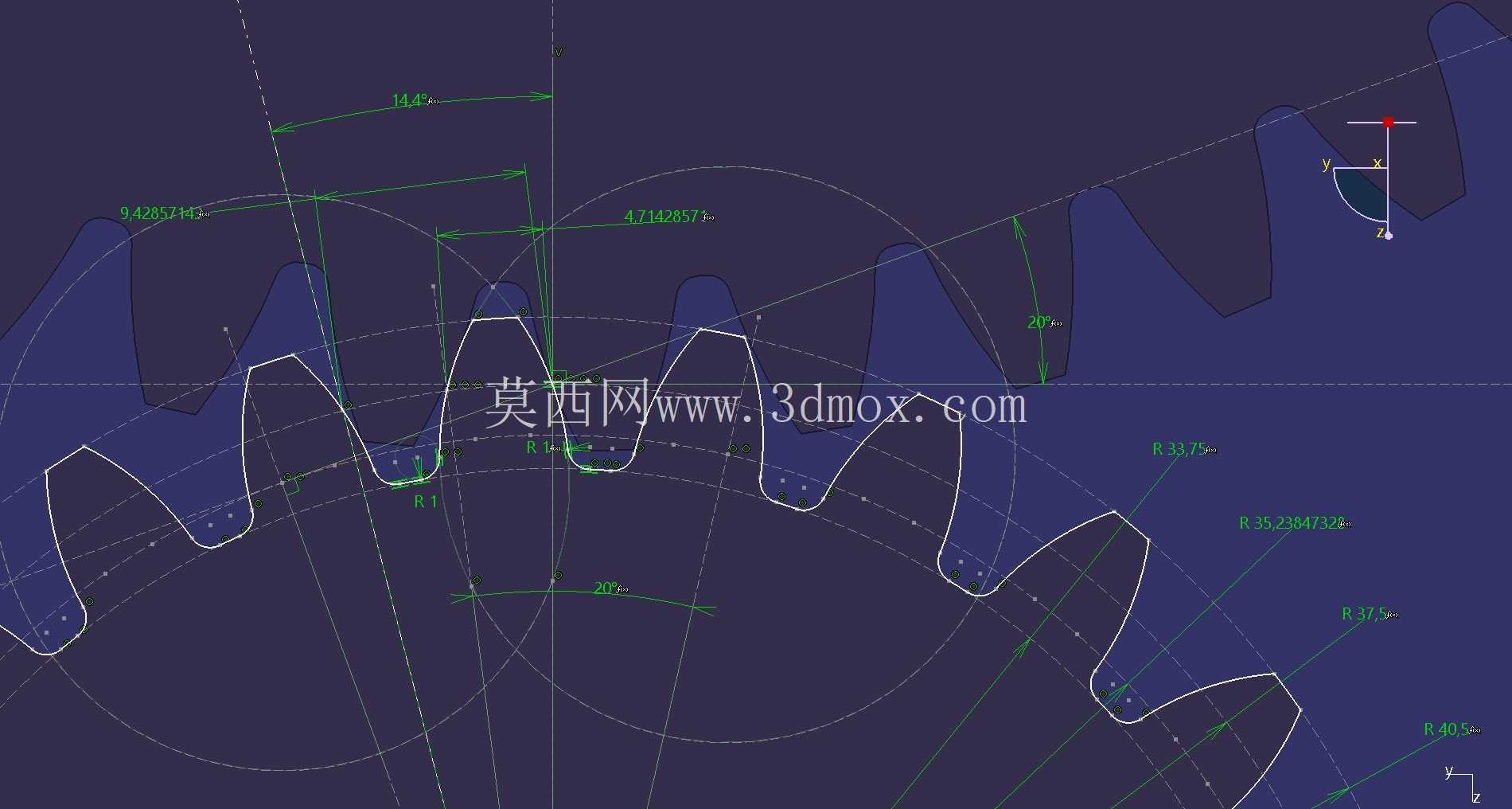

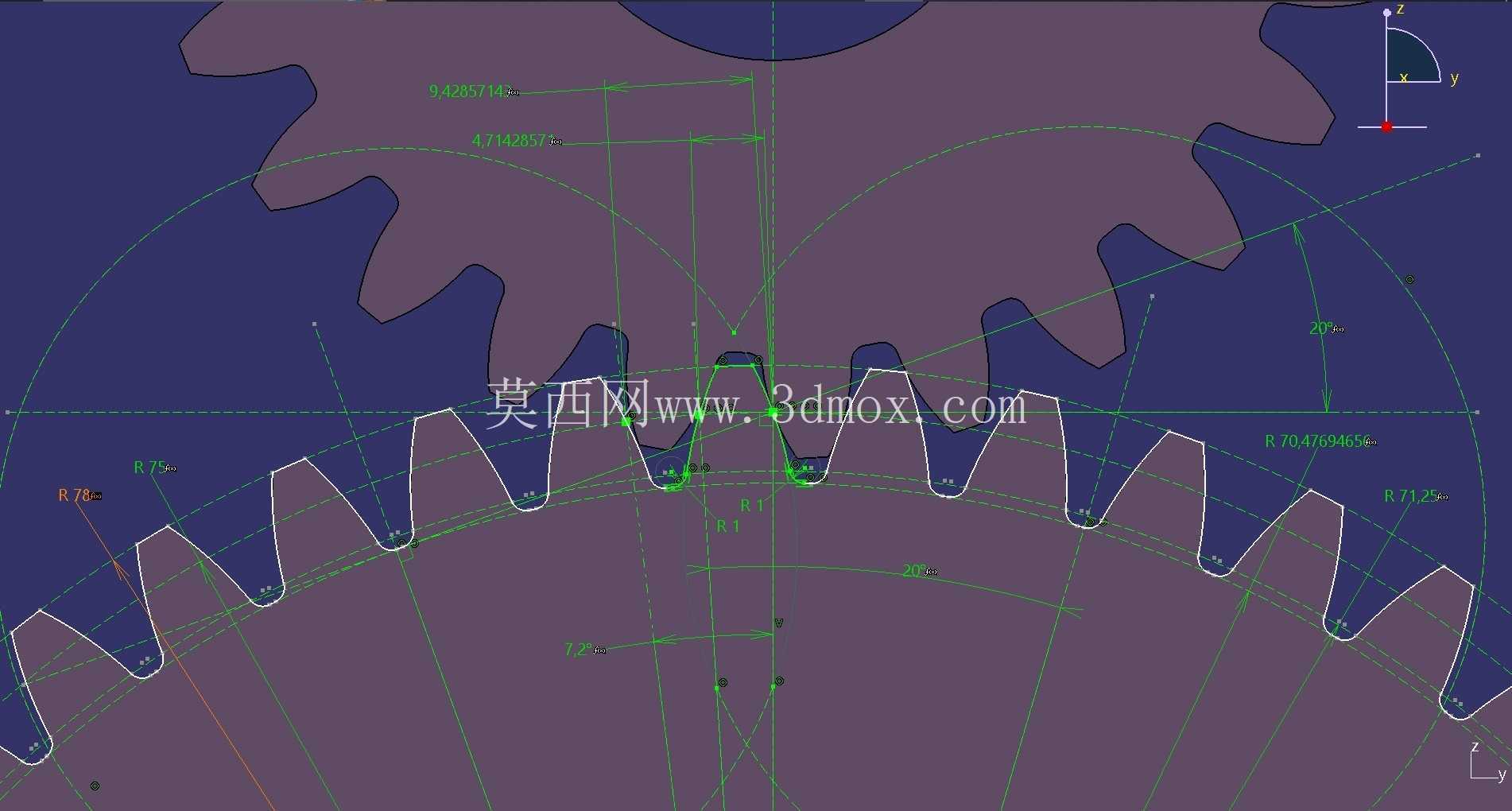

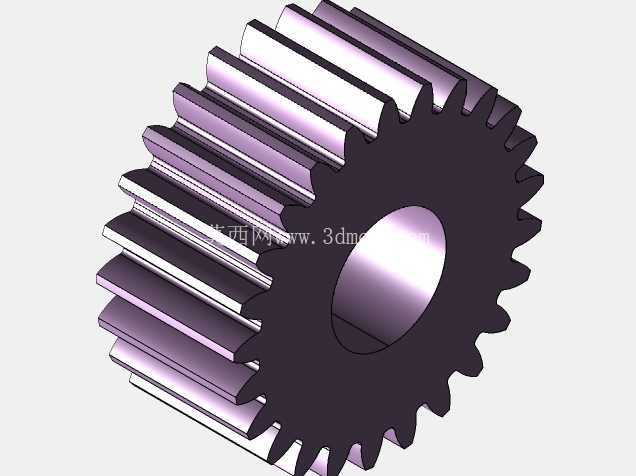

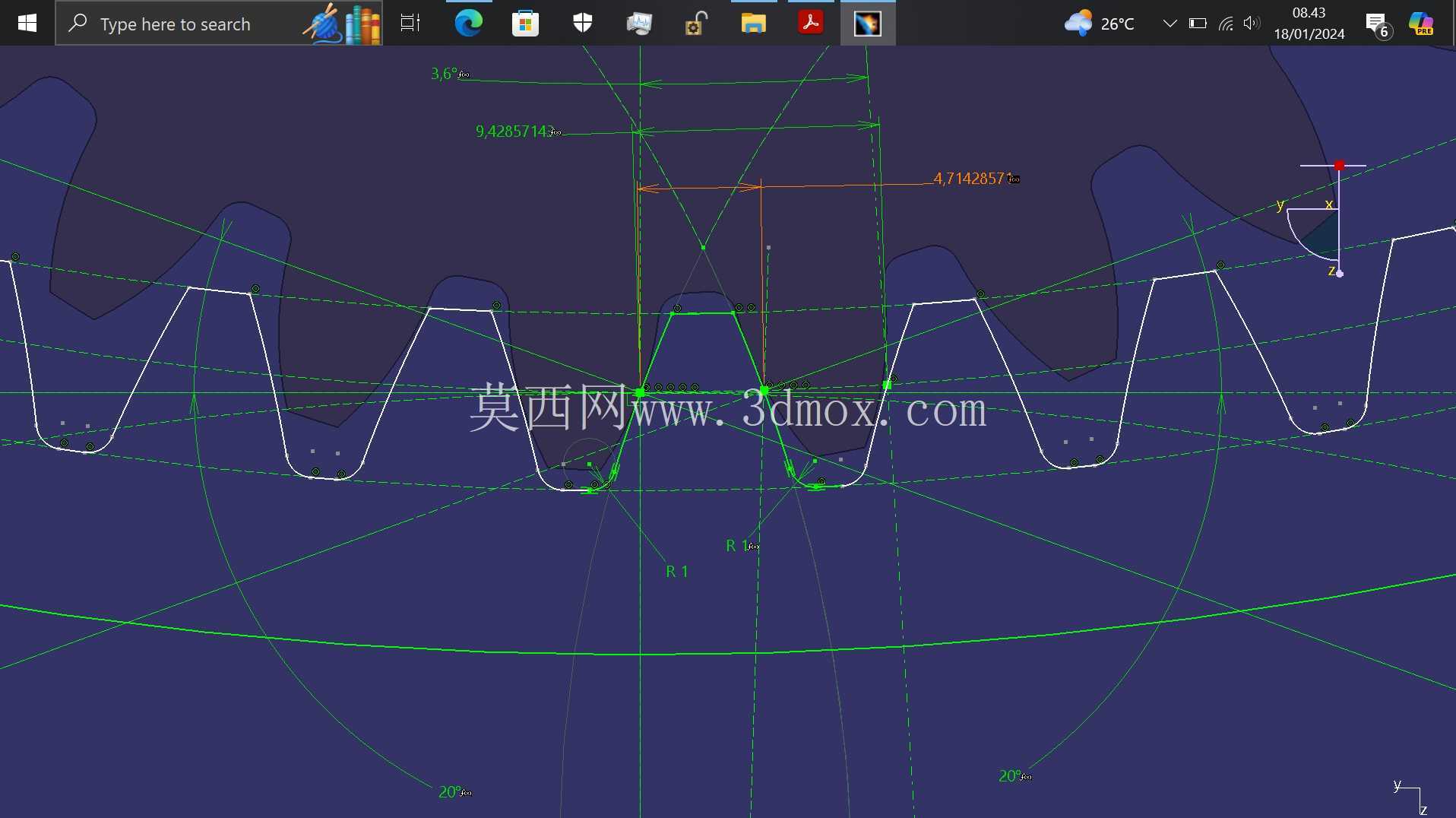

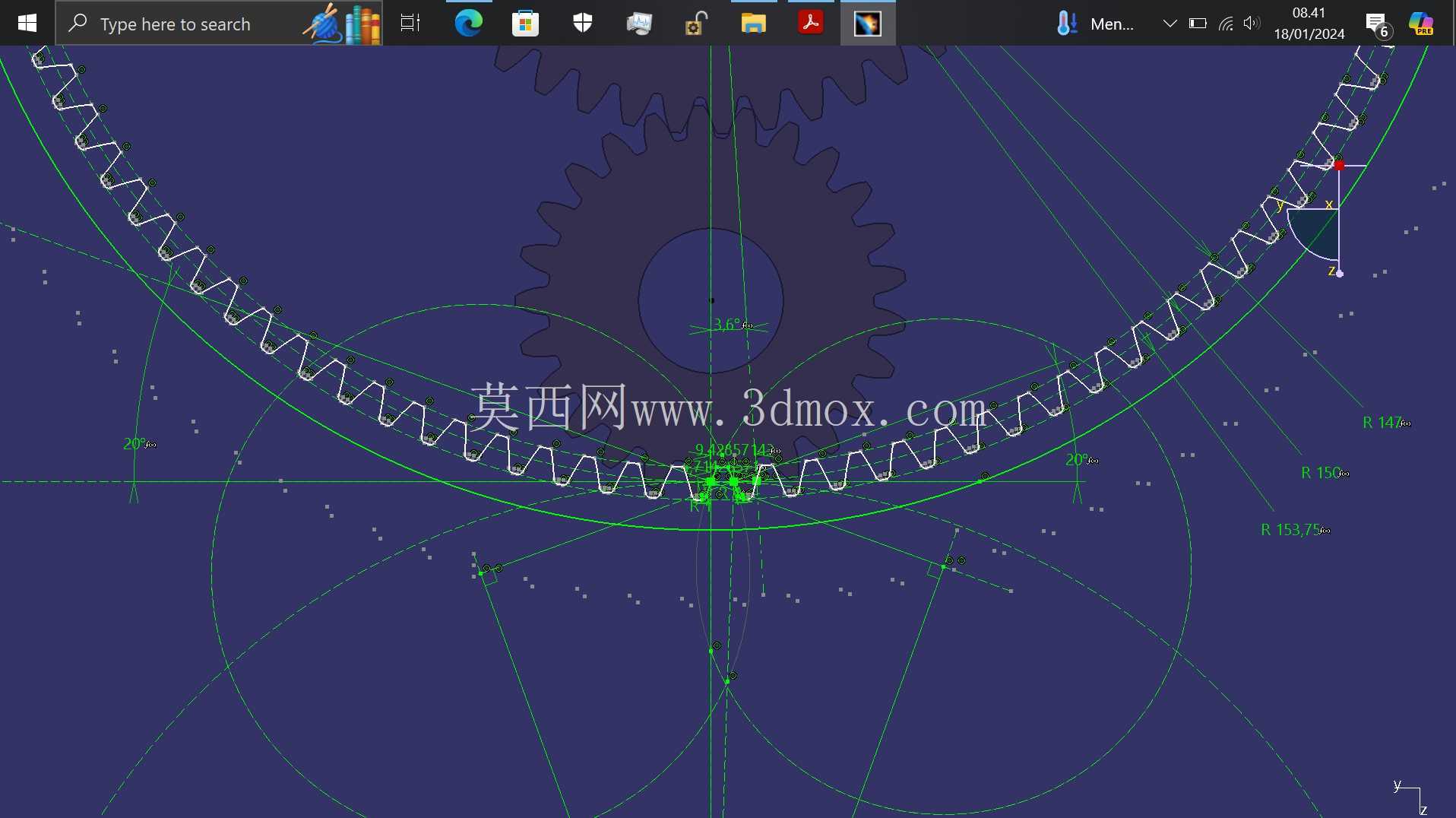

　　从设计逻辑上看，这套齿轮组的参数推导完全基于齿轮啮合基本原理，内齿圈的齿形采用渐开线修形处理，齿顶与齿根位置都做了微量修缘，避免行星轮在啮合进出过程中出现齿顶干涉，同时降低啮合冲击带来的振动与噪音。四个行星轮的安装孔在行星架上呈90度等分排布，安装孔的位置度公差控制在0.02mm以内，保证每个行星轮与太阳轮、内齿圈的啮合侧隙保持一致，避免出现单齿过载的情况。行星轮本身采用中空结构设计，中心预留轴承安装位，可直接配套滚针轴承实现与行星轮轴的转动配合，既降低了行星轮自转过程中的摩擦阻力，也能减少整体结构的轴向尺寸，适配减压阀这类对安装空间有严格限制的流体控制设备。

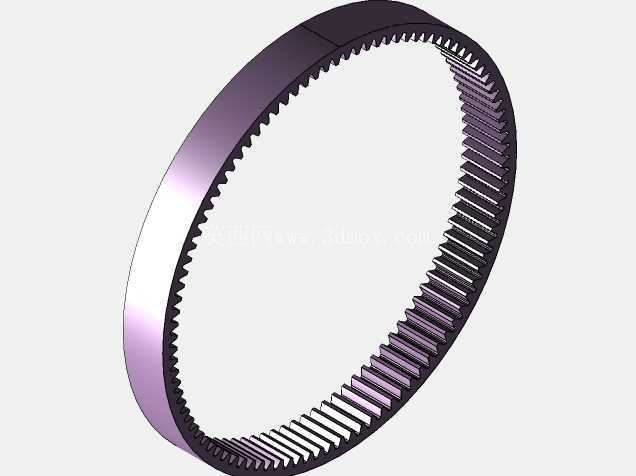

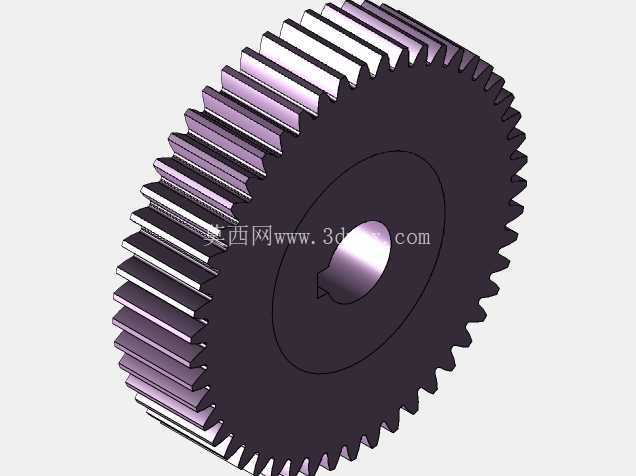

　　从安装边界来看，这套结构的定位基准为内齿圈的外圆柱面与端面，内齿圈外圈设计为光滑圆柱面，可直接压装到设备壳体的内孔中，端面预留轴向定位台阶，安装时不需要额外设计复杂的定位结构，装配工序简单。输入端太阳轮的中心孔预留键槽结构，可直接与驱动电机的输出轴配合，输出端行星架的中心设置轴伸结构，可直接连接负载端的阀杆或者传动辊，整个传动组件不需要额外设置过渡连接零件，集成度较高。在实际工况适配中，这套齿轮组可根据传递功率的需求调整齿面硬度参数，常规工况下采用调质处理即可满足使用要求，如果应用在频繁正反转的传动场景中，可对齿面进行高频淬火处理，提升齿面的接触疲劳强度，延长使用寿命。

　　不同于外置式的齿轮传动结构，这套内啮合行星齿轮组的所有啮合点都包裹在内齿圈内部，传动过程中的润滑脂可以保存在内齿圈的腔体内部，不需要额外设计密封壳体就能实现良好的润滑效果，同时能避免外界粉尘、杂质进入啮合齿面，适合在工况相对复杂的工业现场使用。在传动精度控制上，这套结构的齿侧间隙可以通过调整行星轮的齿厚偏差来实现，针对需要精准定位的传动场景，可将侧隙控制在0.1度以内，满足精密传动的回差要求；如果应用在对传动精度要求不高的普通动力传输场景，可适当放大侧隙，降低零件加工精度要求，控制整体制造成本。结构设计过程中，所有齿轮的模数、齿数、变位系数都经过严格的啮合验算，保证重合度在1.2以上，避免传动过程中出现断齿、卡滞的问题，同时行星轮的数量选择四个，相比常规三个行星轮的结构，能进一步提升整体的承载能力，在相同模数、相同齿宽的参数下，额定输出扭矩可提升30%左右，适合安装空间受限但扭矩需求较高的传动场景。
