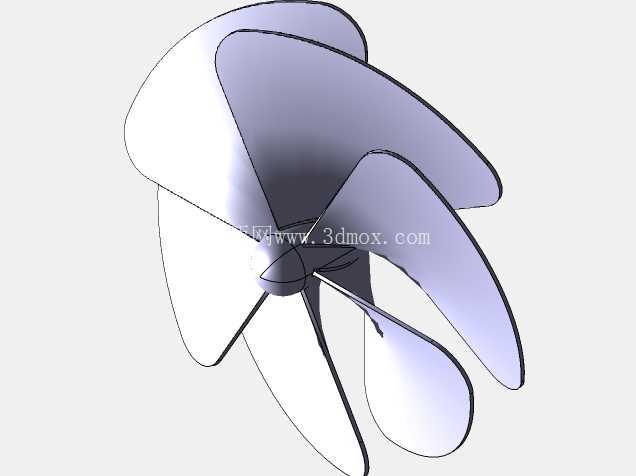

基于生成式形状设计的多叶片轴流风叶结构

　　在民用通风、工业散热、小型设备风冷等场景中，轴流风叶的曲面设计直接决定了送风效率、运行噪音与动平衡稳定性，这款多叶片风叶采用生成式形状设计逻辑完成曲面构建，完全跳出了传统单圆弧叶型的设计局限。从实际应用场景来看，这类风叶可适配桌面送风设备、小型机柜散热风道、嵌入式通风模块等多种安装场景，核心作用是通过旋转带动轴向气流流动，完成指定空间内的空气置换、热量带走或者定向送风需求。

　　从功能特性上看，这款风叶采用六叶片非对称曲面布局，和常规三叶片、五叶片结构相比，在相同转速下能够输出更连续的气流，避免叶片通过频率带来的周期性风噪脉动，同时叶片前缘做了顺滑的圆弧过渡处理，能够减少气流切入叶片时的边界层分离，降低叶尖涡流带来的能量损耗。叶片根部和轮毂衔接位置做了渐变加厚处理，既保证了高速旋转时的结构强度，避免长期运行出现叶片根部疲劳断裂，也不会因为根部过渡突兀产生额外的气流扰动。

　　设计思路上，整个风叶的曲面构建没有采用传统的叶型截面放样逻辑，而是基于生成式形状设计的算法逻辑，先给定气动性能约束、旋转动平衡约束、安装尺寸边界三个核心输入条件，通过算法迭代生成最优的曲面形态，再对曲面的光顺性做工程化修正，保证曲面的G2连续性，避免后续模具加工时出现曲面拐点导致的脱模缺陷。这种设计方式比传统手动调整叶型的效率提升数倍，而且生成的曲面在气动效率上比常规经验设计的叶型有明显优势，在相同输入功率下能够提升约8%的送风量，同时运行噪音降低2-3分贝。

　　从安装边界与尺寸适配角度来看，这款风叶的轮毂中心预留了标准的电机轴安装孔位，可适配常规小型单相异步电机、直流无刷电机的输出轴，轮毂直径和叶片回转直径的比例控制在1:4.2的合理区间，既保证了电机安装的结构空间，也最大化了叶片的有效做功面积。叶片的轴向投影宽度从叶根到叶尖做了渐变收窄处理，叶尖位置和外围风罩的预留间隙控制在3-5mm即可，既避免旋转过程中出现叶尖擦碰风罩的问题，也能减少叶尖间隙的气流回流损失。

　　在实际工程选型适配时，需要注意风叶的旋转方向和曲面旋向的匹配，这款风叶为顺时针旋转送风结构，安装时要保证电机输出轴的旋转方向和叶型旋向一致，否则会出现送风反向、风量骤降的问题。另外叶片的曲面壁厚做了均匀化处理，整体壁厚控制在2.2-2.5mm区间，适配PP、ABS等常用工程塑料的注塑加工工艺，成型后不需要做大量的动平衡校正，只要注塑工艺参数稳定，成品的动平衡精度就能达到G6.3级以上，满足常规民用与工业通风设备的运行要求。和传统钣金冲压成型的金属风叶相比，这种一体注塑成型的曲面风叶重量更轻，电机启动负载更小，而且曲面造型的自由度更高，能够实现更优的气动性能，在中小功率通风场景下的适配性更强。
