工业配套电动鼓风机结构设计方案

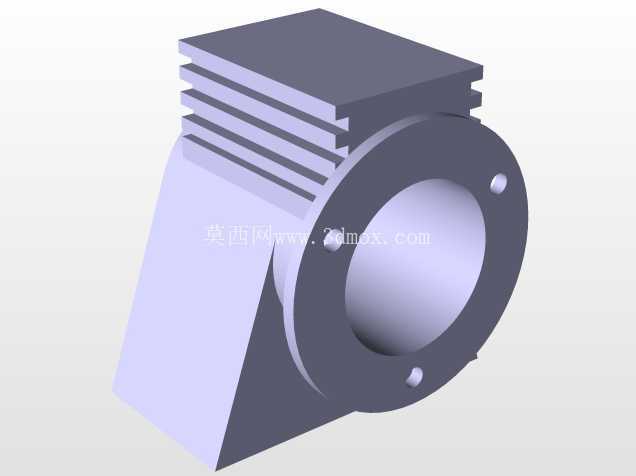

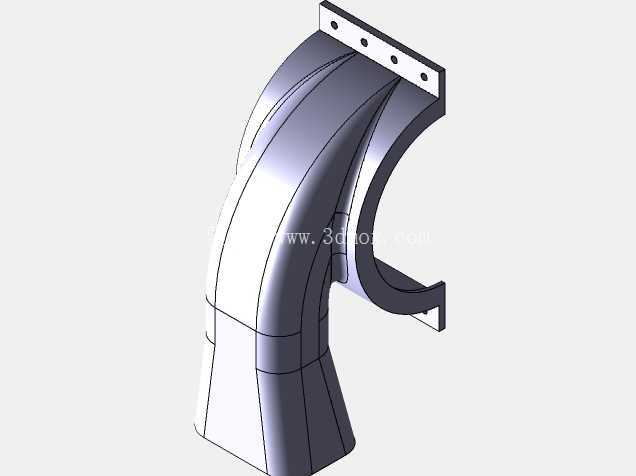

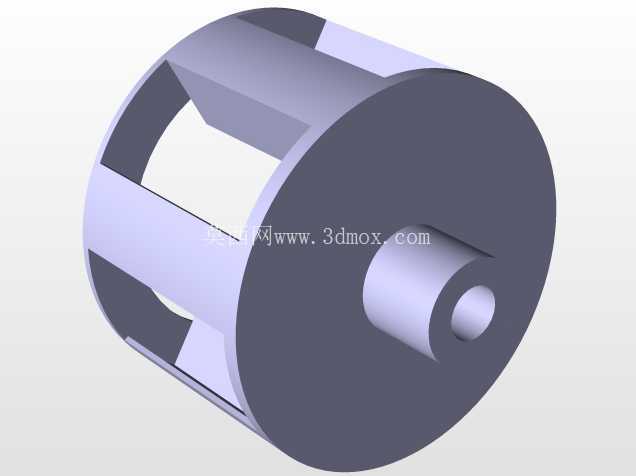

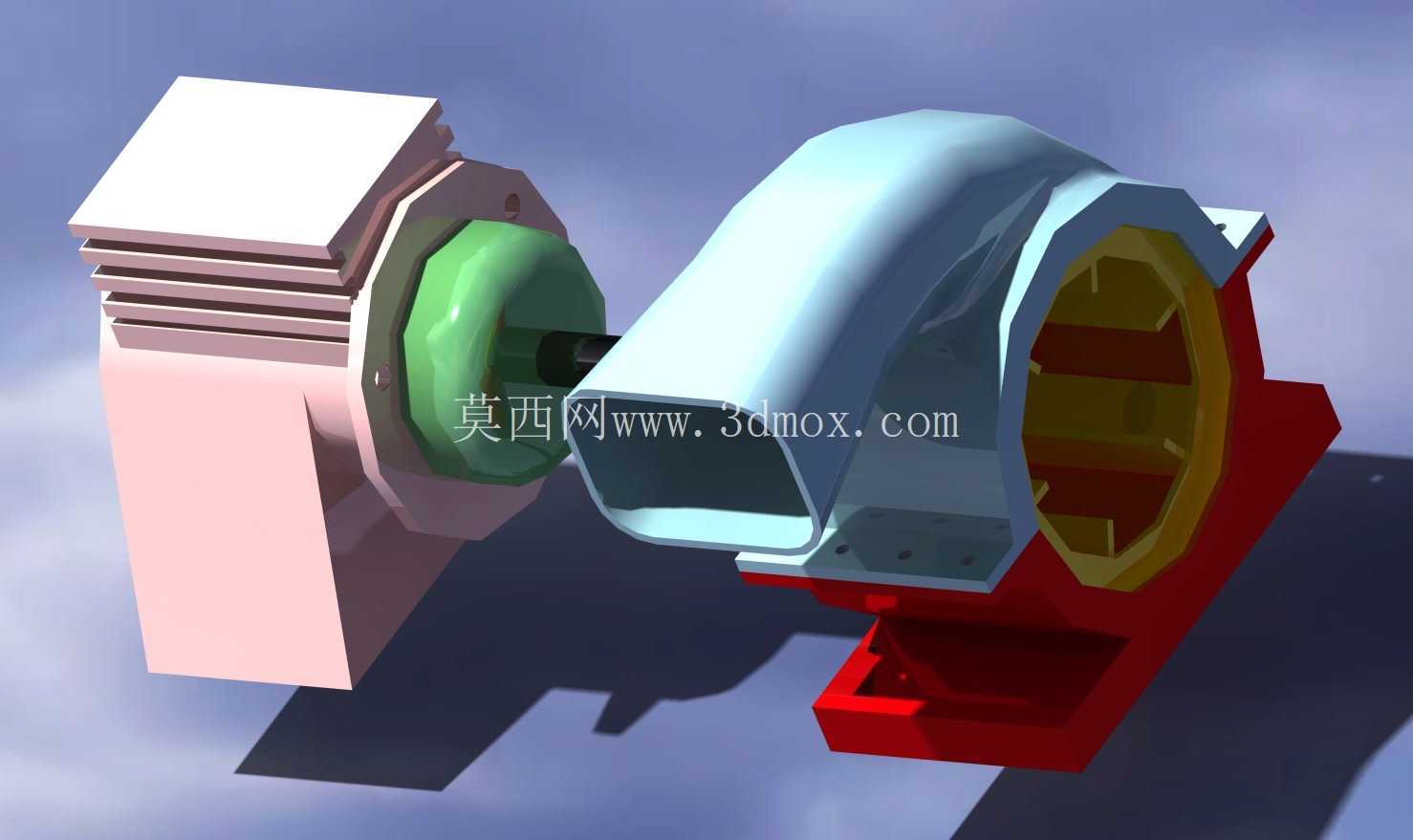

　　在工业通风、设备散热、工艺送风的各类场景中，电动鼓风机是应用覆盖极广的通用风动部件，小到小型设备舱的散热循环，大到生产工位的定向送风、加热系统的空气导流，都能见到这类直联式鼓风结构的身影。这套结构采用电机与风轮蜗壳直联的布局，省去了皮带传动、齿轮减速等中间传动环节，整体结构紧凑度更高，传动损耗也被控制在极低水平，适合安装空间局促、对传动效率有明确要求的配套场景。从结构拆分来看，整套部件分为动力段与风壳段两个核心模块，动力段采用方形散热筋机壳的驱动单元，端盖处设置了径向分布的散热鳍片，当驱动轴运转时，机壳表面的空气可顺着散热筋的导向快速流通，带走绕组持续工作产生的热量，避免长时间高负载运行出现过热退磁、绕组绝缘老化加速的问题。驱动轴与风轮的连接采用直嵌式配合结构，轴端与风轮轮毂的配合面做了止位设计，装配时无需额外调整同轴度，只要将风轮推至轴肩位置即可完成定位，能有效降低装配环节的调校工作量，也减少了长期运转后风轮偏心带来的振动、异响问题。风壳段采用蜗壳式流道设计，流道截面从进风口到出风口逐步扩压，气流进入风轮后被径向甩出，顺着蜗壳的导流面逐步增压后从出风口送出，相比直筒式风罩结构，这种蜗壳设计能有效降低风轮出口的气流紊流，提升送风压力的同时，把气流摩擦产生的噪音控制在合理区间。

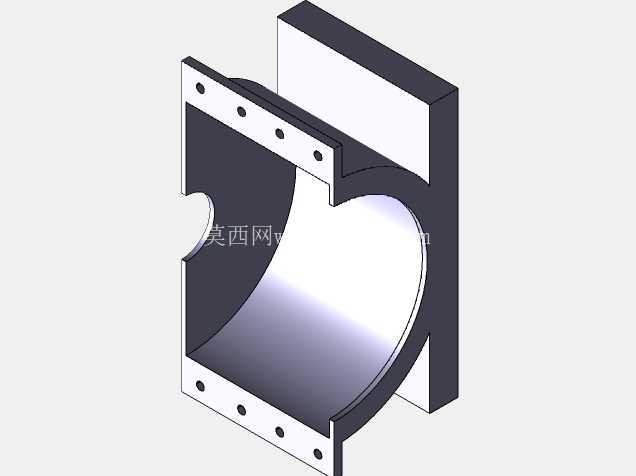

　　风壳底部设置了一体化的安装支座，支座上预留了两个对称的螺栓安装孔，安装时可通过螺栓将整机固定在设备机架或者安装基础上，支座与风壳主体做了加强筋过渡，能承受设备启停、风轮高速旋转时产生的振动载荷，避免长期运行后支座出现焊缝开裂、连接松动的问题。从安装边界来看，动力段的方形机壳外径与风壳的最大外径做了尺寸匹配，整机轴向长度控制在紧凑区间，安装时不需要为传动部件预留额外的避让空间，进风口采用大口径敞口设计，进风侧不需要额外加装复杂的导风结构，只要保证进风侧预留足够的进气空间，避免出现进气受阻导致的风量衰减、负载升高问题。

　　出风口为方形直口结构，可直接对接方形通风管道，也可通过转接法兰对接圆形风管，接口处的平面度做了结构约束，对接时只要加装密封垫即可避免漏风问题，不需要额外做接口修配。在实际配套选型时，这类直联式鼓风机常被用在工业加热器的热风循环系统中，作为空气流动的动力源，将加热后的空气快速输送到目标工位，也可用于小型设备舱的通风散热，将舱内元器件产生的热量及时排出，维持舱内温度在合理工作区间。设计过程中，针对风轮与电机轴的连接做了动平衡考量，风轮的轮毂与叶片做了等壁厚设计，避免质量分布不均带来的高速振动，蜗壳的内壁做了顺滑过渡处理，没有突兀的折角或者凸台，减少气流在流道内的阻力损失。

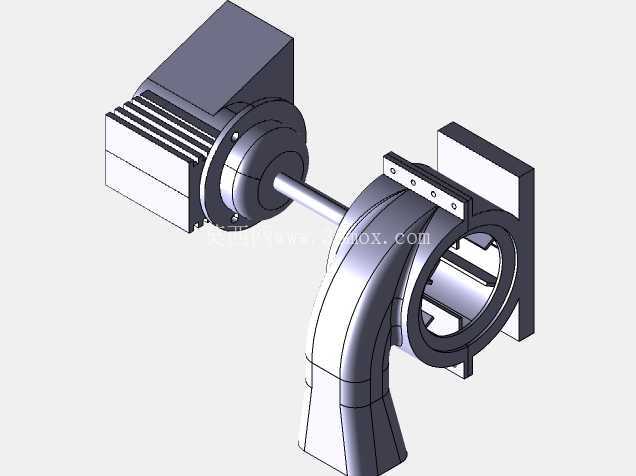

　　电机端盖与风壳的连接采用止口定位方式，装配时止口可以保证电机轴与风轮的同轴度，连接螺栓沿圆周均匀分布，拧紧后即可实现两个模块的刚性连接，不需要额外做同轴度调校。在维护层面，这套结构的拆解难度较低，只要拆下电机与风壳连接的一圈螺栓，即可将动力段与风壳段分离，方便清理风轮叶片上附着的积尘，也便于对电机轴承做定期润滑保养，不需要将整机从安装基础上完全拆下，能大幅降低日常维护的工作量。针对不同的送风压力需求，这套结构的蜗壳型线可以根据目标风压参数做适应性调整，在不改变安装接口尺寸的前提下，通过调整风轮的叶片角度、蜗壳的扩压角度，即可适配不同的风量、风压需求，覆盖更多的配套场景。安装时需要注意，整机的安装平面要保证足够的平面度，避免支座安装时出现强制变形，导致电机轴与风壳的同轴度出现偏差，长期运行出现轴承磨损加快、振动超标的问题；进风侧要避免紧贴墙面或者其他遮挡物，预留至少一倍进风口直径的进气空间，保证进气顺畅，避免出现进气涡流导致的噪音升高、风量下降问题。
