法兰式手动蝶阀执行端结构设计

　　在工业流体输送管路系统里，蝶阀的应用场景覆盖非常广，从市政给排水的主干管线，到化工制程的介质通断控制，再到暖通循环水系统的支路调节，都能见到这类阀件的身影。和闸阀、截止阀相比，蝶阀的结构更紧凑，启闭行程短，相同通径下的整体重量更轻，在安装空间受限的管段上优势格外明显。这次呈现的蝶阀结构，采用法兰对接的安装形式，阀体两端的法兰面预留了均匀分布的螺栓过孔，安装时可以直接和管路端的配对法兰通过螺栓锁紧，法兰密封面的平面度公差控制在0.1mm以内，能适配常规的橡胶垫片或者金属缠绕垫片，保证对接位置不会出现介质渗漏的问题。

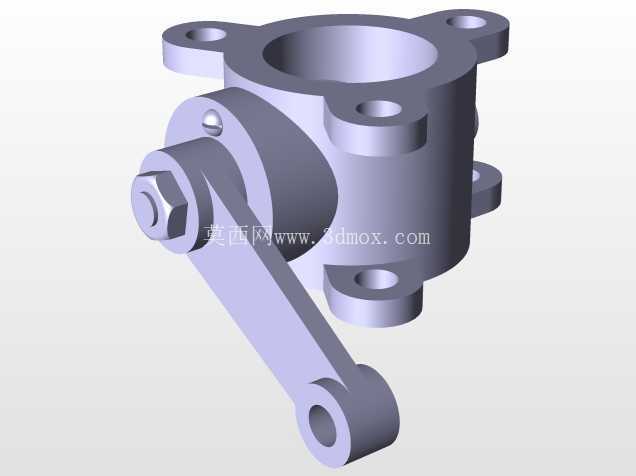

　　从功能特性来看，这款蝶阀采用手动驱动的结构形式，阀体侧方延伸出的摇臂结构是手动操作的施力端，操作人员可以直接扳动摇臂，或者在摇臂端部的连接孔上加装加长手柄，来带动阀杆转动，进而驱动阀体内的蝶板完成0到90度的回转，实现管路的通断或者开度调节。和蜗轮蜗杆驱动的蝶阀相比，这种直连摇臂的结构响应更快，结构零件更少，故障点也相应减少，适合用在操作频次不高、需要快速启闭的管路上，比如设备冷却水的进水支路、消防管路的分段控制阀位。

　　设计这款阀件结构的时候，首先要考虑的是阀杆的密封可靠性，阀杆穿出阀体的位置设置了多层填料密封结构，能在1.6MPa的常规工作压力下，避免介质顺着阀杆间隙向外泄漏。阀体的主体流道采用直通式设计，蝶板处于全开位置时，流道的阻流截面最小，介质流经阀门时的压力损失比同通径的截止阀低60%以上，适合输送带有少量悬浮颗粒的流体介质，不会轻易出现阀腔积渣的问题。阀体上部的凸台结构是填料压盖的安装位，通过螺栓锁紧压盖就能持续压缩填料，补偿长期使用后填料磨损产生的间隙，不用拆解整个阀门就能完成密封件的维护，大幅降低了现场运维的工作量。

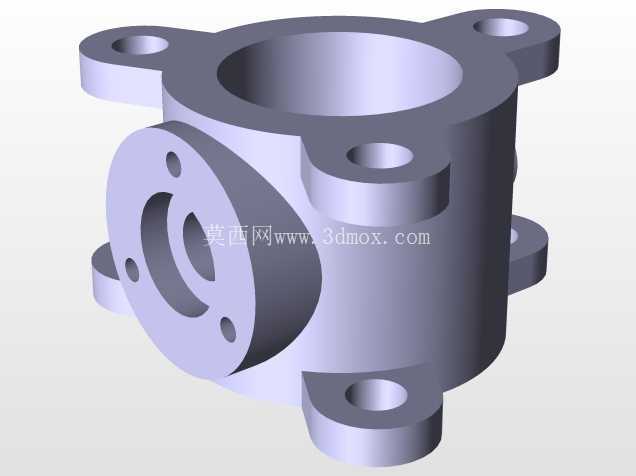

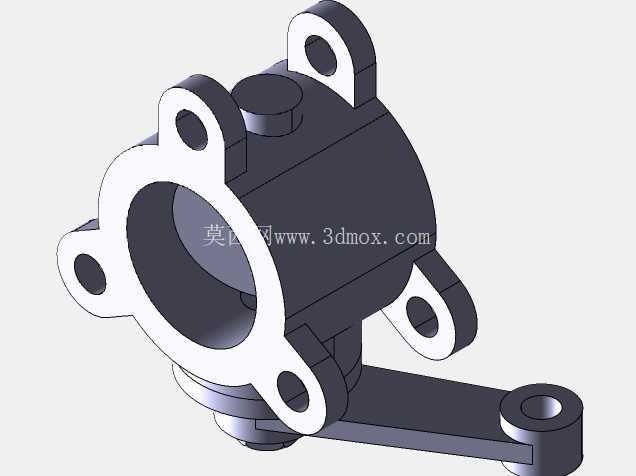

　　安装边界方面，这款蝶阀的法兰安装孔采用跨中分布的形式，和常规的国标法兰尺寸完全匹配，安装时不需要额外加工过渡连接件，直接对接现有管路即可。侧方的摇臂在全关到全开的转动行程里，不会和相邻的管路支架、保温层产生干涉，摇臂端部的连接孔可以适配通用的手动操作手柄，也能根据现场需求加装电磁驱动头或者气动执行器，实现阀位的远程控制，不需要对阀体主体结构做额外修改。阀体上的多个安装耳座除了法兰对接的功能之外，还可以作为阀门吊装的受力点，现场安装时可以直接用吊具勾住耳座完成吊装对位，不用额外焊接吊耳，避免焊接应力导致阀体变形影响密封性能。

　　在结构细节处理上，蝶板和阀杆的连接采用扁方定位加销钉锁紧的形式，能避免长期启闭过程中蝶板和阀杆出现相对转动，导致阀位指示和实际开度出现偏差。阀体内腔的过流面做了圆弧过渡处理，没有尖锐的直角结构，介质流经时不会产生明显的紊流，也能减少介质中杂质对阀体内壁的冲刷磨损，延长阀门的整体使用寿命。手动操作端的摇臂长度经过力矩核算，在公称压力下，操作人员只需要施加不到150N的力就能完成阀门的启闭，不需要借助加力杆，日常操作的便捷性足够。同时整个阀体的外部结构没有突出的尖锐棱角，现场安装和运维时不容易出现磕碰伤人的问题，符合工业设备的安全设计要求。

　　这类蝶阀在实际选型时，需要根据管路的介质特性、工作压力、工作温度来匹配对应的密封件材质，比如输送常温清水可以用丁腈橡胶密封，输送弱腐蚀性介质可以更换为氟橡胶密封，而阀体本身的铸铁或者铸钢材质可以适配绝大多数常规工业工况的使用需求，结构的通用性很强，不管是新建管路的安装还是旧管路的阀件替换，都能快速适配。
