减压阀配套阶梯传动转轴结构设计

　　这款阶梯轴是减压阀内部核心传动承载零件，主要应用在工业管路减压阀的阀杆传动、阀芯位移传导环节，在减压阀工作过程中承担扭矩传递、运动导向、支撑阀芯组件的多重作用，直接决定减压阀调压过程的动作平顺性与压力控制精度。从结构设计来看，该轴采用多段阶梯式构型，不同轴段的直径差经过受力核算，既满足不同位置的装配定位需求，也能在轴肩位置形成可靠的轴向定位面，避免装配后出现轴向窜动，影响减压阀的压力调节阈值。轴身开设的两处键槽分别对应动力输入端与阀芯连接端，键槽的宽度、深度以及位置公差经过匹配校核，能够保证平键装配后无松动间隙，在频繁往复转动、小角度摆动的工况下不会出现键连接松脱、滚键的问题，适配减压阀长期带压工作下的频繁调压动作需求。

　　轴的两端分别设计有定位轴颈与连接端头，其中一端的外螺纹段用于锁紧端部的定位挡圈，配合阀体内的滑动轴承形成径向支撑，保证轴转动时的同轴度误差控制在允许范围内，避免阀芯偏心导致的密封面贴合不严、压力泄放异常问题；另一端的扁方结构用于和驱动调节组件连接，减少连接环节的间隙，提升调压动作的响应灵敏度。从安装边界来看，各轴段的长度尺寸严格匹配减压阀阀体内部的安装腔尺寸，最大直径轴段的轴肩与阀体内部的定位台阶贴合，确定轴的轴向安装位置，相邻轴段的退刀槽、倒角尺寸经过优化，既方便装配时的零件导入，也能减少应力集中，避免在长期交变载荷下出现轴段疲劳断裂的问题。

　　在实际工况适配性上，该轴的表面粗糙度要求根据不同配合段做了区分，与轴承配合的轴颈段粗糙度要求更高，能够减少转动过程中的磨损，延长零件使用寿命；非配合段的粗糙度适当放宽，在满足使用要求的前提下降低加工成本。轴的整体同轴度、各轴段的圆柱度公差都围绕减压阀的动作精度要求设定，能够保证在0.1MPa到1.6MPa的常规工业管路压力区间内，轴的传动动作无卡滞，阀芯位移量与调节输入量呈线性对应，避免出现调压滞后、压力波动超差的问题。设计过程中针对减压阀常见的介质腐蚀问题，轴的材质选用适配工况的合金结构钢，表面做相应的防锈处理，能够在水、压缩空气、常规液压油等介质环境下长期工作，不会因为锈蚀导致转动卡涩。

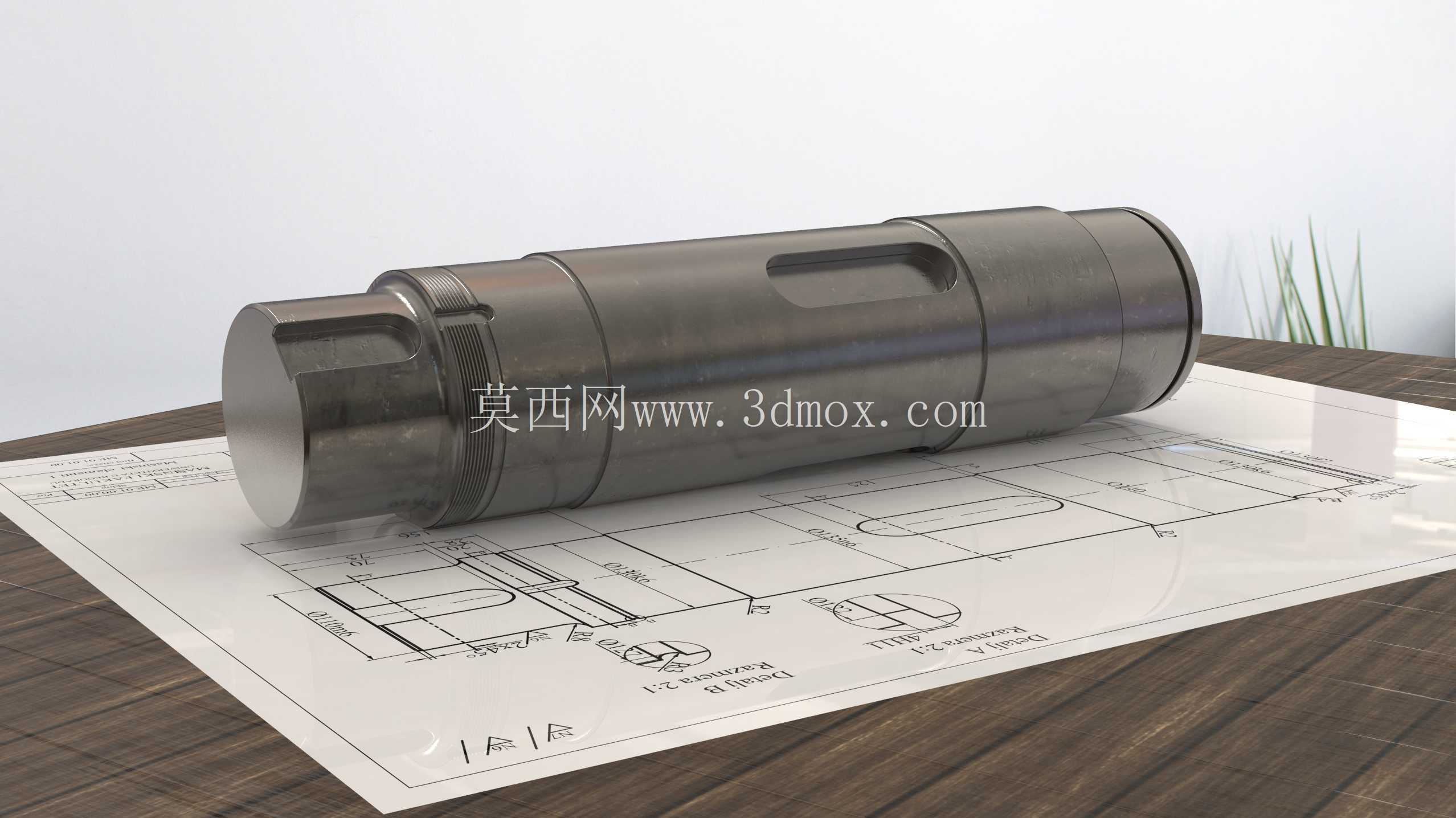

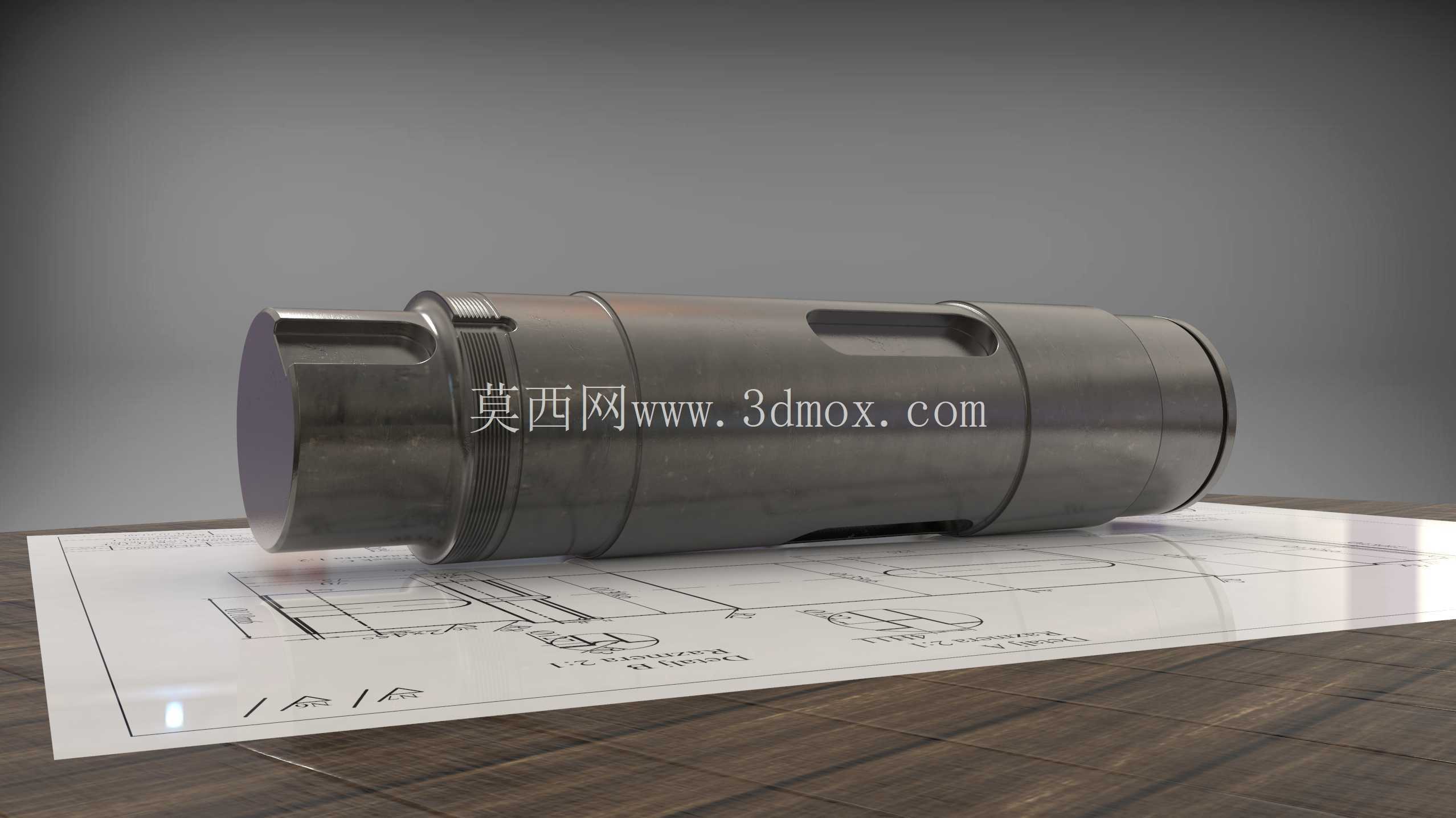

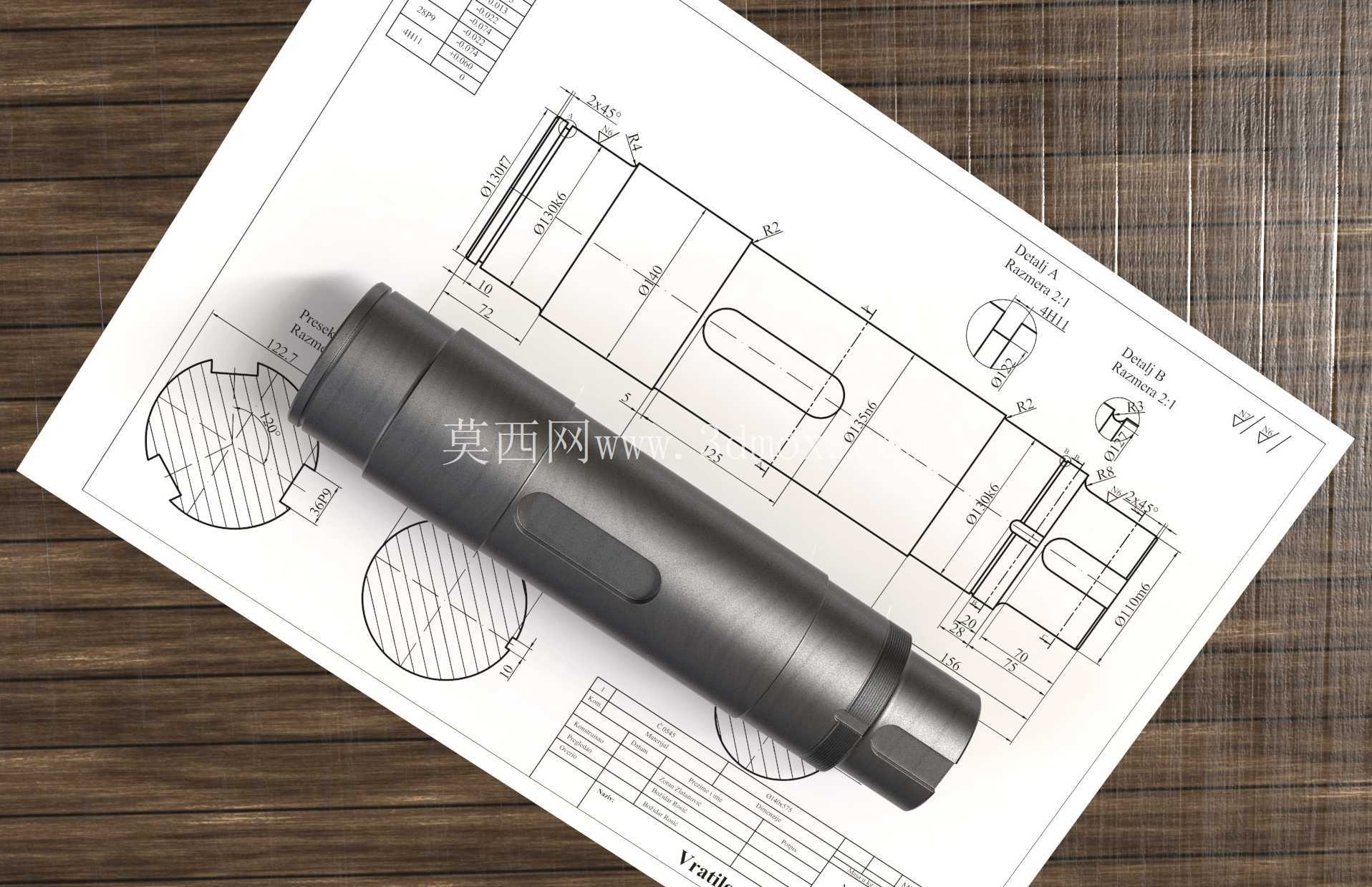

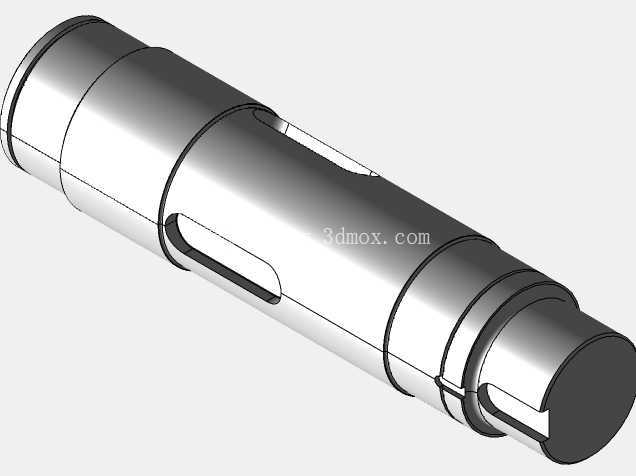

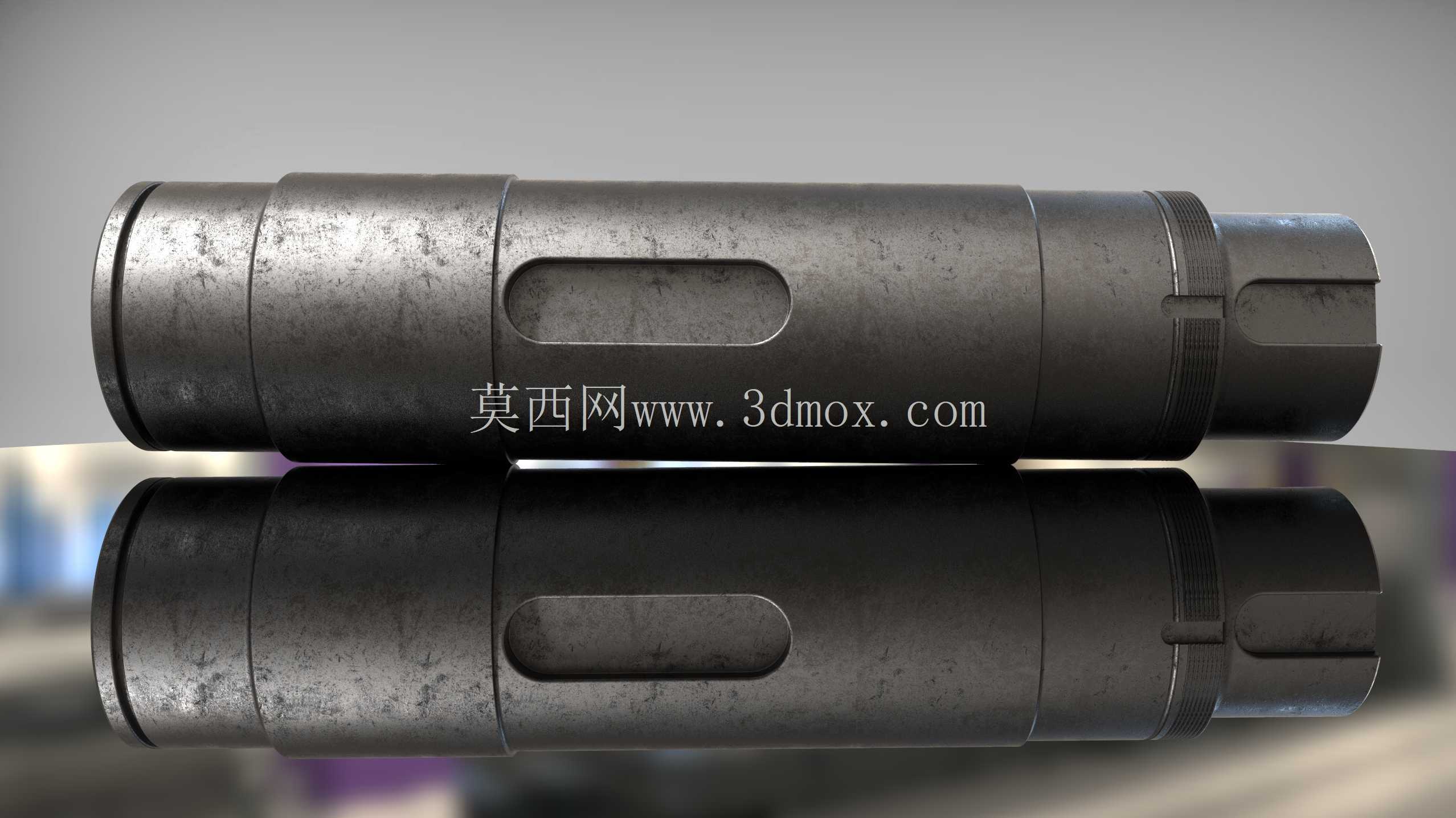

　　从建模逻辑来看，该三维模型完整还原了轴的所有结构细节，包括各轴段的直径、长度尺寸，键槽的位置与尺寸公差，端部的倒角、退刀槽、扁方、螺纹等结构，能够直接用于装配干涉检查、工程图导出、加工工艺编制，也可以用于减压阀的虚拟装配仿真，验证轴与阀芯、轴承、密封件、调节机构的配合间隙是否合理，提前发现设计中存在的装配干涉、运动行程不足等问题。在实际设备维护场景中，该轴作为减压阀的易损传动件，其结构参数的准确建模也能为备件加工、替换维修提供准确的尺寸依据，避免因为备件尺寸不符导致的装配失败、设备运行故障。
