11*7.10-5规格卡丁车后轮轮圈结构设计

　　在场地卡丁车的整车行走系统设计中，后轮轮圈是直接连接轮胎、传递驱动扭矩同时承受过弯侧向载荷的核心承载部件，这款适配11*7.10-5英寸真空轮胎的后轮轮圈，完全围绕场地娱乐及竞技卡丁车的实际使用工况完成结构设计。从实际应用场景来看，这类轮圈主要适配100cc-270cc排量的后置后驱卡丁车，广泛用于室内外卡丁车场馆的运营车辆、业余赛事训练用车以及民用改装娱乐卡丁车，后轮作为驱动轮，在起步加速时需要传递发动机输出的全部扭矩，在高速过弯时还要承受来自轮胎的侧向附着力，同时场地内频繁的路肩冲击、急刹载荷都对轮圈的结构强度和安装精度提出了明确要求。

　　设计过程中首先确定了轮圈的核心安装边界，轮圈的名义直径为5英寸，对应适配内径5英寸的卡丁车专用真空胎，轮圈的轴向宽度匹配7.10英寸的轮胎断面宽度，轮缘处的翻边高度按照轮胎装配的标准要求设计，既能够保证轮胎充气后胎圈能够牢固卡合在轮圈挡边位置，避免急加速或者高速过弯时轮胎脱圈，又不会因为翻边过高导致轮胎拆装难度过大，方便场馆运维人员快速更换磨损轮胎。轮圈主体采用等壁厚筒形结构作为基础承载主体，筒壁厚度经过载荷校核确定，在保证足够径向刚度的同时尽可能控制旋转件的重量，降低后轮的转动惯量，提升车辆的加速响应性。

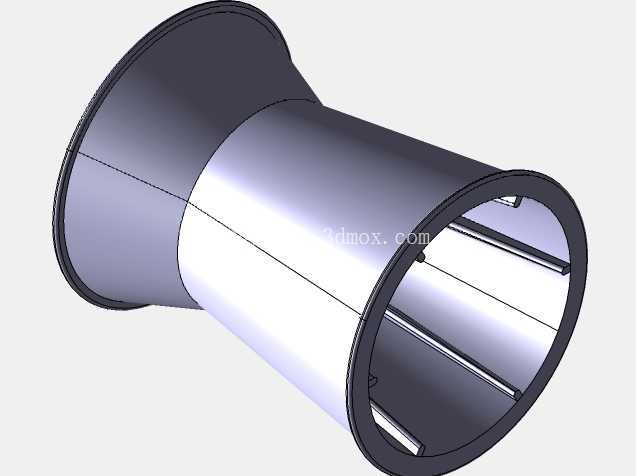

　　从结构细节来看，轮圈朝向车辆外侧的一端设计有大尺寸扩口翻边，这个结构一方面能够在车辆发生侧向刮蹭赛道护栏的时候，通过翻边的光滑曲面滑开障碍物，避免轮圈直接卡入护栏缝隙引发安全事故，另一方面扩口结构也能够在轮胎充气时起到导向作用，降低轮胎装配的对位难度。轮圈朝向轮毂安装座的一端设计有带安装孔的法兰边，法兰边的平面度控制在合理公差范围内，保证轮圈与后轮轮毂安装面能够完全贴合，避免安装后出现轮圈端面跳动量超标的问题，法兰边上的安装孔位置度严格按照卡丁车通用后轮安装节圆设计，能够直接适配市面上绝大多数主流卡丁车的后轮轴固定座，不需要额外制作转接件，具备良好的通用性。

　　轮圈内部沿周向均匀分布有多条轴向加强筋，这些加强筋与轮圈筒体内壁一体成型，既能够提升轮圈整体的抗扭刚度，避免大扭矩传递时轮圈筒体发生扭转变形，又能够在轮圈受到径向冲击时起到分散应力的作用，防止筒壁出现局部凹陷变形。加强筋的高度经过优化设计，不会突出到轮圈的胎圈安装面，避免影响轮胎的密封性能，同时筋条的两端做了圆弧过渡处理，减少应力集中点，提升轮圈的疲劳寿命，能够承受长时间高频次的场地运营载荷。

　　在尺寸链设计上，轮圈的胎圈座位置直径公差严格控制，保证与轮胎胎圈的过盈量处于合理区间，既能够保证真空胎的密封性能，不需要额外加装内胎就可以维持稳定的胎压，又不会因为过盈量过大导致轮胎拆装困难。轮圈的整体同轴度、径向跳动和端面跳动公差都按照非道路车轮的相关要求设定，保证车辆高速行驶时不会出现异常抖动，提升行驶的稳定性。设计过程中还充分考虑了轮圈的散热需求，筒形结构的开放设计能够让行驶过程中的气流直接穿过轮圈内部，带走轮胎和制动系统传递过来的热量，避免长时间连续行驶后轮圈温度过高导致轮胎气压异常升高，提升连续行驶的安全性。

　　不同于普通民用车辆的轮圈设计，卡丁车后轮轮圈不需要考虑复杂的轮毂装饰盖、气门嘴特殊布局等结构，气门嘴安装孔直接开设在轮圈的法兰端面上，位置避开安装孔和加强筋，方便充气操作，同时也避免行驶过程中气门嘴被异物剐蹭损坏。整个轮圈的结构没有冗余的设计特征，所有结构都服务于承载、装配、安全这几个核心需求，在满足强度要求的前提下实现了轻量化，既适合批量加工生产，也能够满足卡丁车高频使用的耐用性要求，在实际装车测试中，能够很好地适配对应规格的轮胎，安装便捷，承载能力满足设计要求，过弯时的侧向支撑稳定，急加速时没有轮胎打滑脱圈的风险，完全适配场地卡丁车的使用需求。
