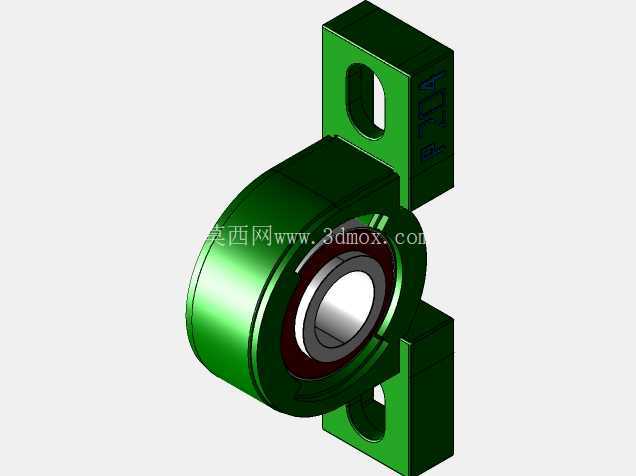

20mm内径立式带座P204外球面轴承

　　这款带座轴承的核心支撑内径为20mm，适配同直径的光轴类传动件，在轻工输送线、小型食品加工设备、低压流体阀门配套的传动模组中应用十分广泛，日常工况下主要承担径向载荷，同时可补偿少量轴系安装带来的角度偏差，降低轴系加工与装配的精度门槛。从结构设计来看，整体采用立式冲压/铸造座体搭配外球面轴承内芯的组合形式，座体上下开设的长圆形安装孔并非随意设计，预留的调节余量可以让安装人员在固定座体时，小幅调整轴承的中心高度与轴向位置，抵消机架焊接或机加工带来的位置误差，避免轴系安装时出现别劲、卡滞的问题。

　　轴承内芯的外球面与座体内腔的球面配合面，是这类带座轴承的核心功能结构，当穿入的传动轴出现轻微绕度、或者两端支撑座存在少量同轴度偏差时，球面副可以自动微调贴合角度，让轴承滚动体始终保持均匀受力状态，不会因为局部过载提前出现点蚀、保持架断裂的失效问题。实际选型使用时，需要明确几个关键的安装边界：首先是适配轴径必须严格匹配20mm的内孔尺寸，轴端的配合公差建议选取k6级过渡配合，既方便装配时的轴向敲入，也能避免运行过程中内圈与轴出现相对转动跑圈；其次是座体的安装孔中心距、安装面到轴承中心的高度尺寸，需要在机架设计时提前预留匹配空间，长圆孔的长度方向要顺着轴系可能需要调整的方向布置，避免安装时孔位错位无法固定；另外这类带座轴承的密封结构自带接触式密封圈，可阻挡常规工况下的粉尘、溅水侵入轴承内部滚道，适合开放式的生产车间环境使用，但如果是长期浸泡在流体、或者有大量硬质粉尘冲刷的工况，还需要额外加装外置防尘密封结构。

　　设计建模过程中，需要重点还原几个关键特征：一是轴承内芯的滚道曲率、滚动体的排布间隙，要符合P204外球面轴承的标准尺寸参数，保证模型在做虚拟装配时可以和标准20mm轴、配套密封件实现无干涉配合；二是座体的安装孔长圆结构、座体与轴承配合的球面内腔，要保证配合面的曲率完全一致，还原实际产品的自动调心功能的结构基础；三是座体的加强筋结构、壁厚过渡要符合铸造或冲压工艺的成型要求，避免出现壁厚突变导致的工艺缺陷，让三维模型不仅具备外观展示性，也能直接用于虚拟装配验证、设备方案选型的结构校核。

　　在小型阀门的执行机构传动端，这类小尺寸带座轴承常用来支撑阀杆的转动副，相比分体式的轴承座加轴承的组合，一体式带座结构不需要额外设计轴承座的安装定位结构，直接通过螺栓固定在阀门支架上即可，大幅减少了零件数量与装配工作量，同时自带的调心性能可以抵消阀杆加工时的直线度误差，让阀杆转动更加顺畅，降低执行机构的输出负载。在轻型皮带输送机的从动辊端，这类轴承也常作为端部支撑使用，长圆形安装孔还可以用来调整皮带的张紧度，安装时松开安装螺栓，顺着长圆孔方向移动轴承座即可调整辊子间距，待皮带张紧度合适后再锁紧螺栓，不需要额外设计张紧调节机构，简化了整体设备的结构设计。建模时还要注意，轴承内圈的顶丝结构是这类外球面轴承的常见锁紧形式，模型上要还原顶丝孔的位置与尺寸，实际装配时通过拧紧内圈上的顶丝，即可将轴承内圈与传动轴锁死，防止运行过程中内圈跟转，顶丝的点位通常设置在内圈的侧面，两个顶丝呈120度分布，保证锁紧力均匀，不会导致轴表面出现局部压痕。
