凸缘刚性法兰联轴器结构设计

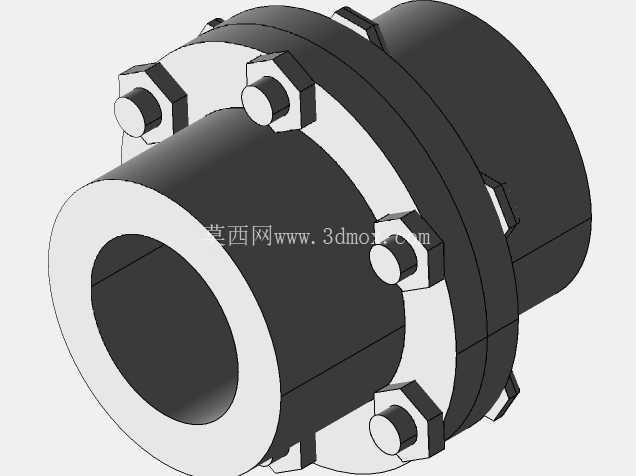

　　做传动系统结构设计的工程师都清楚，刚性法兰联轴器是轴系传动里最基础也最考验细节把控的连接件，这类零件没有缓冲吸振的弹性结构，完全靠两个带凸缘的半联轴器端面贴合、螺栓组锁紧来实现两根轴的刚性对中与转矩传递，但凡设计阶段对安装边界、受力工况考虑不到位，现场投用后很容易出现螺栓疲劳断裂、轴端偏磨甚至传动失效的问题。

　　从实际应用场景来看，这类刚性法兰联轴器多用在对中精度要求高、载荷平稳无强烈冲击的传动场合，比如中小型工业泵组的电机与泵轴连接、常规输送线的减速箱输出端与从动辊轴连接、普通机床的主轴传动段连接，这些工况下轴系工作时的相对偏移量极小，不需要弹性元件补偿位移，刚性连接反而能保证传动比恒定，不会出现弹性联轴器带来的传动滞后问题，日常维护也只需要定期检查螺栓预紧力即可，运维成本远低于带弹性元件的联轴器品类。

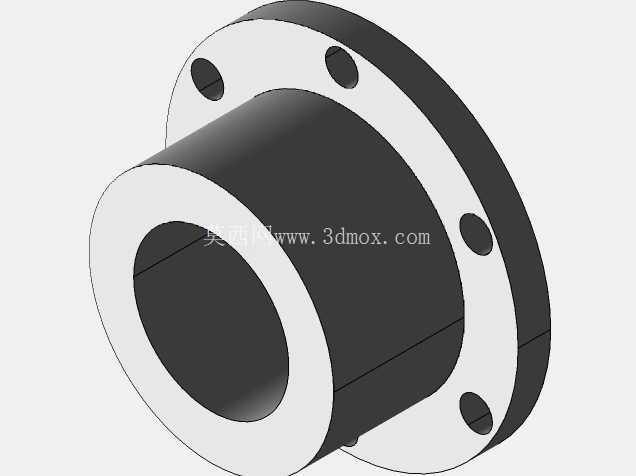

　　具体到结构设计层面，两个半联轴器的内孔是直接与轴配合的核心部位，设计时需要根据所连接轴的直径公差带选择合适的配合精度，一般中等载荷工况下选H7/k6的过渡配合即可，既能保证装配时的同轴度，也方便后期检修拆卸；如果是重载频繁正反转的工况，可适当提升配合精度，同时增加平键连接来分担转矩传递的载荷，避免内孔与轴之间出现打滑磨损。半联轴器的法兰端面上会均匀分布螺栓孔，螺栓的排布数量需要根据传递的额定转矩计算确定，螺栓孔的分度圆直径要兼顾法兰盘的整体尺寸与螺栓的受力力臂，力臂过小会导致螺栓受剪切力过大，力臂过大则会让整个联轴器的径向尺寸超出安装空间限制。

　　法兰盘的外形尺寸设计需要严格匹配安装边界，首先是轴向总长度，要保证两个半联轴器装配完成后，不会与轴端的轴承端盖、密封件产生干涉，同时要留出足够的扳手空间来拧紧法兰螺栓，不能出现螺栓装好后没有操作空间无法锁紧的问题；径向尺寸方面，法兰盘的外圆直径要比螺栓头的外接圆大出足够的余量，避免螺栓头突出法兰外圆，在设备运转时剐蹭周边的防护结构或者管线。两个半联轴器的贴合端面需要设计较高的平面度要求，一般要达到Ra1.6以下的表面粗糙度，保证装配后端面完全贴合，不会出现局部间隙导致的偏载问题，部分对中要求更高的场景还会在一个半联轴器的端面上设计凸止口，另一个对应位置设计凹止口，装配时靠止口的配合直接实现初步对中，大幅降低现场安装时的找正难度。

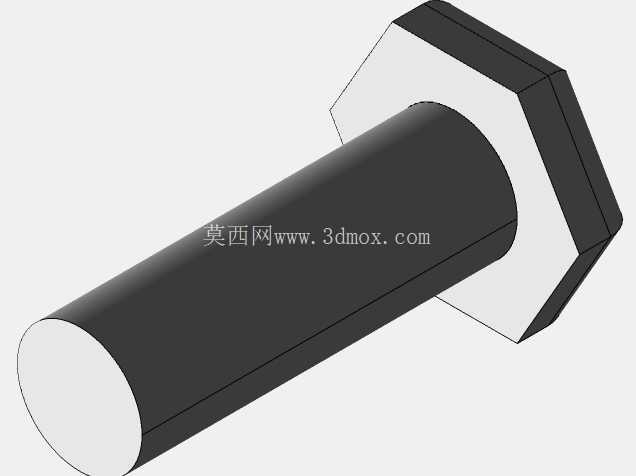

　　设计过程中还要考虑实际装配的工艺性，比如半联轴器的内孔端要设计倒角，方便轴的导入，螺栓孔的两端也要做沉孔或者倒角处理，避免螺栓装配时被孔边的毛刺卡滞，法兰盘的外圆棱角处要做倒钝处理，防止安装检修时划伤操作人员。另外，螺栓的选型也需要匹配工况，普通载荷下用普通六角头铰制孔螺栓即可，靠螺栓杆的剪切与端面挤压传递转矩，如果是有一定振动的工况，可以配弹簧垫圈防止螺栓松动，重载工况下则需要选用高强度螺栓，并且按照计算的预紧力矩对角均匀锁紧，避免单个螺栓受力过大提前失效。

　　很多新手工程师在设计这类联轴器时容易忽略轴端的固定问题，实际上半联轴器装配到轴上之后，必须在轴端设计轴端挡圈或者圆螺母锁紧，防止设备运转过程中联轴器轴向窜动，导致两个法兰端面脱开出现传动故障。还有一个容易被忽略的细节是两个半联轴器的螺栓穿向，设计时要统一螺栓的穿入方向，要么全部从电机侧穿向负载侧，要么全部从负载侧穿向电机侧，方便后期现场检修时拆装，不会出现部分螺栓因为空间限制无法拧出的问题。

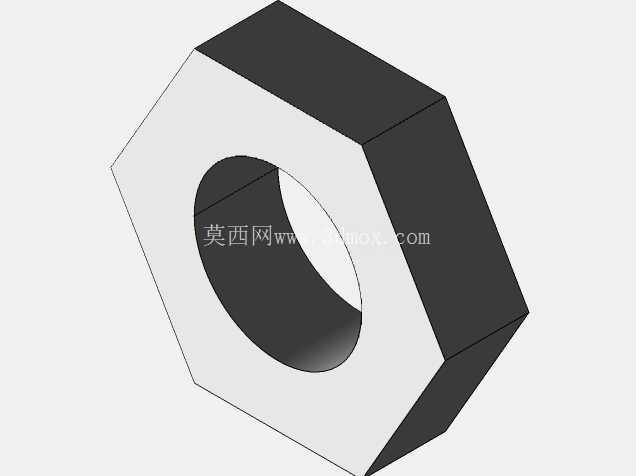

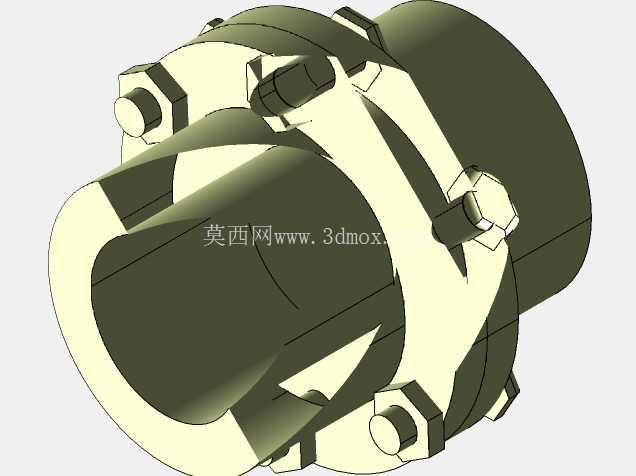

　　从三维建模的角度来说，这类零件的建模逻辑并不复杂，核心是要把各个配合面的公差要求在建模阶段就考虑清楚，比如止口的配合公差、螺栓孔的位置度、内孔的圆柱度，这些形位公差直接决定了零件加工完成后能不能顺利装配、能不能满足传动要求，不能只画外形不考虑加工与装配的实际需求。建模时可以先绘制半联轴器的回转截面，通过旋转命令生成基体，再阵列螺栓孔、添加倒角与圆角等工艺结构，最后完成螺栓、螺母等标准件的装配，装配时要模拟实际的锁紧状态，检查各个零件之间是否存在干涉，尤其是螺栓拧紧后螺母与法兰端面的贴合情况，不能出现螺母歪斜、贴合面积不足的问题。

　　这类刚性法兰联轴器虽然结构简单，但却是传动系统里不可或缺的基础零件，设计时不需要追求复杂的结构，只要把受力计算、安装边界、工艺细节考虑到位，就能满足绝大多数常规工况的使用需求，比起结构复杂的弹性联轴器，刚性法兰联轴器的故障率更低、成本更可控，只要现场安装时找正精度达标，使用寿命往往能和整套设备的服役周期持平。
