飞机操纵面用轴承支撑固定支架结构

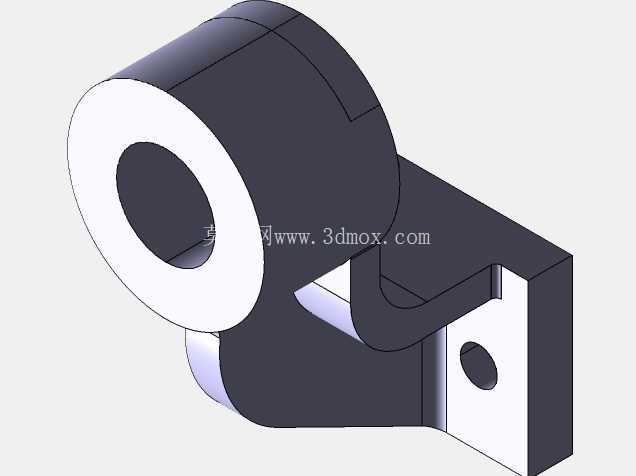

　　在民用及通用飞机的操纵面传动链路中，这类轴承支架承担着转轴定位、载荷传递的核心作用，区别于普通工业设备的轴承座结构，航空场景下的支架需要同时兼顾轻量化、抗交变载荷、安装空间紧凑的多重要求，不能直接套用通用轴承座的设计参数。从实际装机场景来看，该支架多布置在机翼后缘操纵面、尾翼舵面的铰接点位，一侧的筒状轴承安装腔用于容纳自润滑关节轴承或者深沟球轴承，为操纵面的转动转轴提供径向与轴向的定位支撑，避免转轴在反复偏转过程中出现径向窜动，保证舵面偏转角度的控制精度；另一侧的带孔安装耳板则通过螺栓与机身或者机翼的内部承力梁架连接，将舵面传递来的气动载荷、操纵作动的反作用力均匀传导到主承力结构上，避免局部应力集中造成结构疲劳。

　　设计这类支架的时候，首先要明确安装边界的约束条件：轴承安装腔的内径需要与选配的轴承外径保持过渡配合，配合公差通常选取H7/k6，既保证轴承外圈安装后不会出现周向转动，也方便后续维护时的轴承拆卸更换；筒状腔体的轴向长度要覆盖轴承的整体宽度，同时预留0.1-0.2mm的端面压紧间隙，避免端盖锁紧后轴承外圈被过度挤压造成转动卡滞。安装耳板的位置需要结合机身承力结构的安装孔位做匹配，耳板上的安装孔中心与轴承腔中心的位置度公差需要控制在0.05mm以内，否则安装后会出现转轴别劲、操纵力矩过大的问题，严重时甚至会造成操纵卡滞的飞行安全隐患。

　　从结构形态来看，支架的轴承腔与安装底板之间采用了弧形过渡的加强筋结构，而非直角连接，这种设计一方面是为了降低铸造或者机加工过程中的应力集中，提升零件的抗疲劳寿命——毕竟飞机操纵面在每次飞行过程中都会经历上千次的反复偏转，支架承受的是持续的交变载荷，应力集中点位很容易在循环载荷下出现裂纹；另一方面弧形过渡结构也能在保证结构强度的前提下尽可能削减零件的整体重量，航空零部件的重量控制要求远高于普通地面设备，每克多余的重量都会影响整机的载重与航程表现。

　　实际选型应用时，需要先核对支架的安装边界尺寸：轴承腔的中心高度要匹配操纵面转轴的设计轴线高度，保证转轴安装后与操纵面的转动轴线完全重合，不会出现轴线偏移带来的附加力矩；安装耳板的孔距要对应承力梁上的预装螺栓孔位，避免现场安装时出现孔位错位需要二次修配的情况。另外，支架的轴承腔内壁需要做表面粗糙度处理，粗糙度值控制在Ra1.6以内，保证轴承外圈与腔体的贴合面均匀，不会出现局部点接触造成的压痕；安装耳板的贴合面需要做铣平处理，平面度公差不超过0.02mm，保证螺栓锁紧后支架与承力梁的贴合面完全贴合，不会在载荷作用下出现松动移位。

　　不同于地面设备的支架可以预留较大的安全余量，航空用的这类轴承支架在结构设计时需要做有限元强度校核，在承受1.5倍最大设计气动载荷的工况下，零件的最大应力不能超过材料屈服强度的60%，同时要做疲劳寿命仿真，模拟全寿命周期内的交变载荷循环，确保零件不会在服役周期内出现疲劳失效。零件的成型工艺根据选材不同有所区别，如果采用高强度铝合金材料，多采用锻造成型后数控机加工的方式，保证材料内部的纤维流线连续，提升整体结构强度；如果采用不锈钢材料，则多采用精密铸造后精加工的方式，在保证强度的同时控制加工成本。

　　在装配环节，支架安装到承力结构上之后，需要先检测轴承腔的轴线同轴度，确认轴线偏差在允许范围内之后再压入轴承，穿入转轴后手动转动操纵面，检查转动过程是否顺滑无卡滞，操纵力矩是否在设计要求的范围内，如果出现力矩偏大的情况，需要微调支架的安装位置，不能强行锁紧螺栓造成零件内部产生附加装配应力。日常维护过程中，这类支架也是操纵系统检查的重点点位，需要定期检查支架与承力结构的连接螺栓是否有松动，支架本体是否出现裂纹或者变形，轴承腔内部的轴承是否有磨损松旷的情况，一旦发现异常需要及时更换，避免操纵系统出现故障影响飞行安全。
