减压阀配套导向滑轮结构三维数模

　　在工业流体控制管路系统中，减压阀作为压力调节的核心元件，其配套的操作执行机构、阀杆联动结构常需要用到小型导向滑轮来改变力的传递方向，降低传动过程中的摩擦阻力，保证调压动作的顺畅性，避免阀杆卡滞导致的压力控制失准问题。这类配套滑轮的设计，首先要匹配减压阀的安装空间边界，不能超出阀组周边的管路排布预留间隙，同时要兼顾传动过程中的受力特性，避免长期往复动作下出现轮体偏磨、轴承抱死的故障。

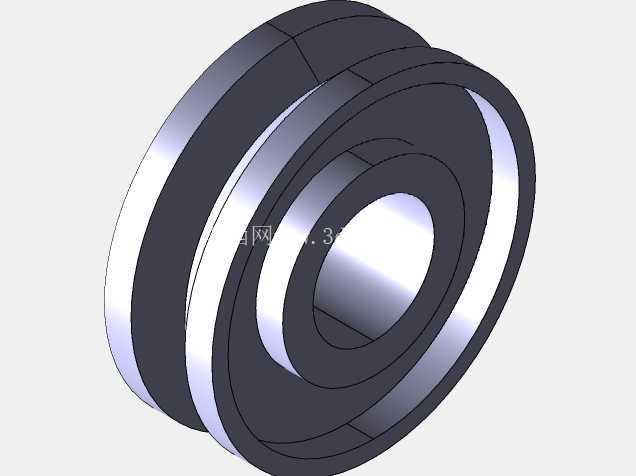

　　从结构设计逻辑来看，该滑轮采用双轮缘带内孔安装的结构形式，轮缘的凸起高度经过匹配计算，能够保证配套的传动绳索、金属拉索或者联动拨杆在动作过程中不会从轮槽内脱出，轮槽的圆弧曲率与配套传动件的外径完全贴合，接触应力控制在材料许用范围内，减少长期运行的磨损量。内孔为直孔安装形式，可直接与减压阀上的固定销轴配合，不需要额外设计复杂的安装基座，直接利用阀体现有的安装凸台即可完成固定，大幅减少了阀组的额外零件数量，降低装配复杂度。

　　实际应用场景中，这类滑轮除了在减压阀的手动调压机构、远程控制联动结构中使用，也可适配小型仪器仪表的张紧结构、轻载传动的导向工位，其轮体的径向尺寸经过优化，在保证足够传动包角的前提下，尽可能缩小外径尺寸，避免占用过多的阀组周边空间，同时轮体的轴向宽度控制在窄幅范围内，不会与周边的管路接头、压力表安装座产生运动干涉。设计过程中，轮体的壁厚经过强度校核，在承受额定侧向拉力与径向压力的工况下，轮缘不会出现塑性变形，内孔与销轴的配合间隙选取合理，既保证转动灵活无卡滞，又不会因间隙过大导致轮体晃动，影响传动精度。

　　从安装边界来看，该滑轮的轴向定位依靠轮体内侧的台阶面与销轴上的卡簧槽配合实现，不需要额外加工复杂的定位结构，装配时仅需将滑轮套入预装的销轴，再装入轴用弹性挡圈即可完成固定，装配工序简单，后期维护更换时不需要拆解整个减压阀的阀体结构，仅需拆除挡圈即可快速替换滑轮，大幅降低现场运维的工作量。轮体的材质选用常规的结构钢即可满足使用要求，表面不需要做特殊的防腐处理，若应用在有腐蚀介质的流体管路场景，也可根据实际工况更换为不锈钢或者工程塑料材质，模型的参数化结构可快速调整轮槽宽度、内孔直径、轮缘外径等关键尺寸，适配不同通径、不同压力等级的减压阀配套需求。

　　在建模逻辑上，该模型采用回转体特征为主的建模方式，轮槽、轮缘、内孔的同轴度公差在建模时就做了基准统一，所有回转面均以中心轴线为唯一基准，保证后续加工时的形位公差能够满足设计要求，避免出现轮体转动时的偏摆问题。轮体的边角位置都做了小尺寸的倒角处理，既可以去除加工毛刺，也能避免装配时划伤操作人员，同时减少应力集中，提升零件的疲劳强度。在实际选型匹配时，需要注意核对滑轮的额定载荷是否满足减压阀操作力的需求，同时确认安装销轴的直径与滑轮内孔尺寸匹配，轮槽的宽度要大于配套传动件的直径，保证传动件在轮槽内有足够的活动余量，不会出现卡滞。
