可自定义参数的工业传动外链节结构

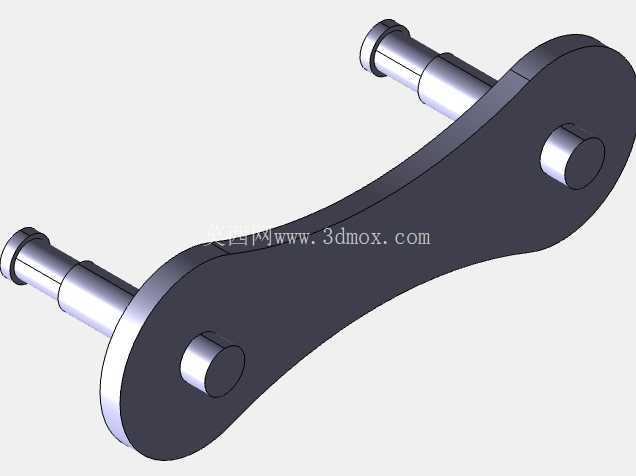

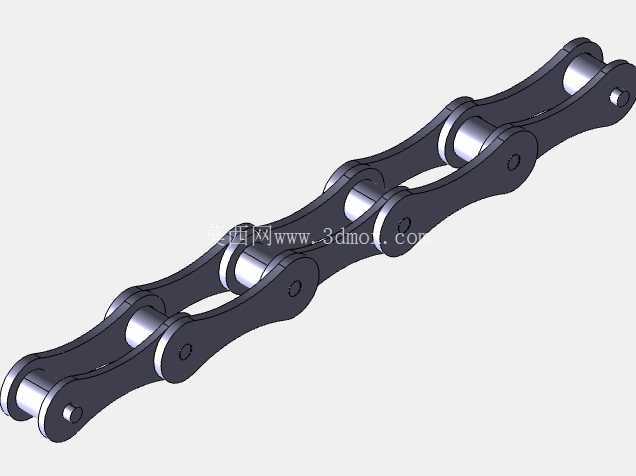

　　在各类工业传动场景中，链传动是应用极为广泛的动力传递形式，从常规的输送线、农机传动，到重型工程机械的动力传输，都离不开链条组件的稳定运行，而单个链节作为链条的基础组成单元，其结构设计合理性直接决定了整根链条的负载能力、运行寿命与传动精度。这个外链节结构采用了标准滚子链的外链节构型，由两片对称布置的外链板、过盈配合压装的销轴、配套套筒组成，整体结构没有冗余设计，所有曲面过渡都做了应力释放处理，避免长期交变载荷下出现应力集中断裂的问题。

　　从实际应用场景来看，这类链节既可以作为标准链条的替换备件，在设备维护时快速更换磨损的链节，减少整链更换的成本；也可以根据非标设备的传动需求，调整链节的节距、板厚、销轴直径，适配不同的传动负载、运行速度与安装空间。在输送线场景中，若输送物料存在一定腐蚀性，可将外链板材质更换为不锈钢，销轴表面做硬化处理，提升耐锈蚀与耐磨性能；在重载传动场景中，可适当增加外链板的厚度，加大销轴直径，提升单节的抗剪切与抗拉伸能力，满足大扭矩传递的需求。

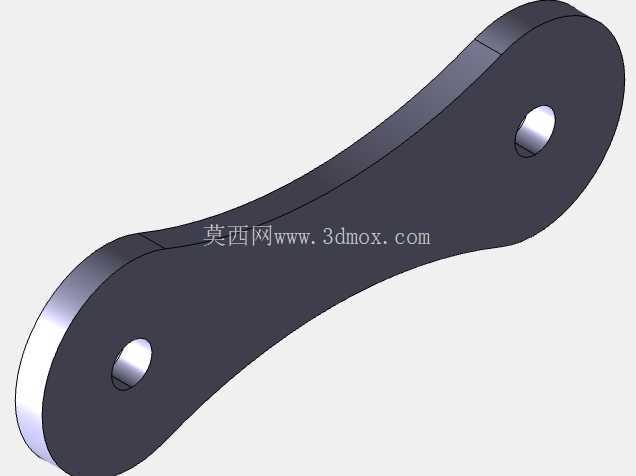

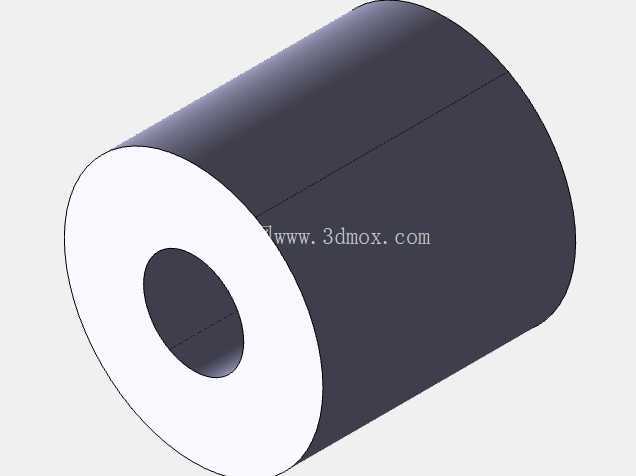

　　设计过程中首先要明确链节的安装边界，外链板的外轮廓采用了腰形圆弧过渡，既避免了尖锐棱角在运行中剐蹭周边护罩或其他部件，也能在链条绕链轮转动时，保证相邻链节转动时不会出现干涉。销轴与外链板的过盈量需要严格控制，过盈量过小会导致运行中销轴转动、外链板松脱，过盈量过大则会压装时导致外链板孔位周边出现微裂纹，埋下断裂隐患。套筒与销轴之间的间隙需要根据运行速度调整，高速运行场景下适当放大间隙保证润滑脂能充分进入摩擦面，低速重载场景下缩小间隙减少传动回程误差。

　　尺寸设计上，链节的节距是核心参数，直接决定了适配的链轮齿形，外链板的宽度需要小于链轮的齿槽宽度，保证链节能顺利嵌入链轮齿槽完成啮合；销轴的两端突出外链板的高度需要控制在合理范围，既保证压装后有足够的铆接余量防止松脱，也不会因为突出过多在运行中与链轮侧板、导轨护板产生摩擦。在做三维建模时，所有配合面都需要做公差标注，销轴的圆柱度、外链板孔的同轴度都要符合传动件的精度要求，避免装配后出现卡滞、转动不顺畅的问题。

　　实际选型使用时，需要根据传递的功率、运行时的冲击载荷、工作环境温度等参数调整链节的细节设计，比如在有粉尘的工况下，可在套筒两端增加简易密封结构，减少粉尘进入销轴与套筒的摩擦面，降低磨损速度；在高温工况下，需要选用耐高温的材质，避免外链板受热出现强度下降、销轴与套筒抱死的问题。单个链节的建模过程中，要保证两片外链板的完全对称，孔位的同轴度偏差控制在微米级，否则装配后整根链条会出现侧向偏移，运行时产生异响、加速链轮齿面的不均匀磨损。

　　很多非标设备设计中，会在标准链节的基础上做拓展改造，比如在外链板上增加安装孔、固定凸台，用来安装输送治具、拨块等附件，这时候就需要在外链板的受力分析上做调整，避免附件安装位置削弱链板的结构强度，导致运行中链板断裂。这个链节的基础结构预留了足够的改造空间，外链板的平面区域可以根据需求加工安装位，不需要改动核心的啮合与配合结构，能快速适配各类非标输送、传动的改造需求。
