离心泵闭式曲面叶片叶轮结构设计

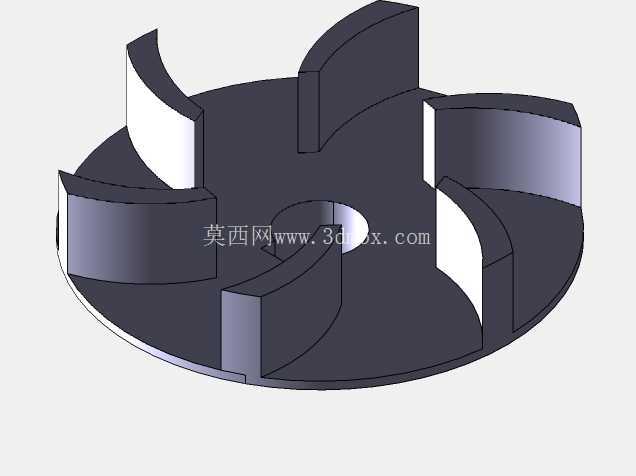

　　在流体输送类旋转设备的核心部件设计中，叶轮作为直接将机械能传递给输送介质的做功元件，其结构合理性直接决定整泵的运行效率、抗气蚀性能与运行稳定性。这款离心泵叶轮采用后弯式曲面叶片设计，共设置六枚沿周向均匀分布的弧形叶片，叶片型线贴合流体在叶轮内部的流动轨迹，能够有效降低介质在叶轮流道内的流动损失，减少流道内的涡流与脱流现象，适配清水、低粘度理化性质稳定的流体输送工况，常见于民用供水、工业循环水系统、中小型给排水泵站以及配套减压阀组的流体调压输送场景中。

　　从实际安装适配的边界来看，该叶轮中心设置带定位台阶的轴孔，轴孔处预留键槽安装位，可与标准离心泵轴通过平键实现周向固定，轴孔端面可配套叶轮锁紧螺母实现轴向定位，安装时需保证叶轮入口端与泵体密封环的径向间隙控制在合理公差范围内，避免间隙过大造成容积效率损失，或是间隙过小引发运转碰磨故障。叶轮整体为轮盘与叶片一体化的结构形式，后盖板为平整圆盘结构，可配套后密封环与泵后盖的密封腔配合，平衡部分轴向力，降低泵组轴承组件的轴向载荷。

　　设计过程中优先考虑了流道的过流平顺性，叶片进口边做了圆弧过渡修型，能够减少介质进入叶轮流道时的冲击损失，提升泵组在宽流量工况区间的运行适应性，避免小流量工况下容易出现的入口回流问题。叶片出口端的安放角经过匹配计算，可在额定转速下输出对应设计扬程，满足配套减压阀组的调压系统中对流体压力提升的需求，保证介质能够克服管路阻力与减压阀的压降，稳定输送到目标管路节点。

　　从结构强度角度考量，叶片与前后盖板的连接位置做了圆角过渡处理，避免应力集中在长期交变载荷下引发的结构疲劳，适配常规转速下的离心载荷作用，保证长期运转的结构可靠性。叶轮的外形轮廓为标准圆盘形，外径尺寸适配对应功率等级离心泵的泵腔安装空间，安装时无需对泵体流道做额外修改，可直接替换同规格参数的原厂叶轮，用于泵组的备件更换或是水力性能改型测试。

　　在实际应用场景中，这类叶轮搭配的离心泵常作为管路系统的动力源，在减压阀组的上游提供稳定的介质压力，保证减压阀能够在正常的工作压力区间内实现压力调节功能，避免入口压力过低导致减压阀调压失效，或是压力波动过大引发的管路水锤问题。叶轮的流道宽度经过匹配设计，可保证额定流量下介质在流道内的流速处于合理区间，既不会因为流速过高造成沿程损失增大，也不会因为流速过低导致固体杂质在流道内沉积，适配含少量微小固体颗粒的清洁流体输送场景，日常维护中只需定期检查叶片表面的冲蚀情况与密封环配合间隙即可，无需复杂的维护操作。

　　建模过程中严格遵循离心泵叶轮的水力设计逻辑，叶片型线采用柱面曲面构建，保证叶片表面的光滑度，减少建模过程中出现的曲面不光顺问题，避免后续流体仿真计算中出现不必要的局部流动畸变。轮盘的厚度从中心轴孔位置向外缘做渐变减薄处理，在保证结构强度的前提下尽可能降低叶轮自身的转动惯量，减少泵组启动过程中的电流冲击，同时降低运转过程中的圆盘摩擦损失，提升整泵的运行效率。轴孔位置的定位台阶尺寸公差按照IT7级精度设计，可保证与泵轴的同轴度要求，避免叶轮运转过程中出现动平衡超标引发的泵组振动问题，成品叶轮加工完成后需做动平衡校验，保证剩余不平衡量处于标准允许范围内，适配长期连续运转的工况需求。
