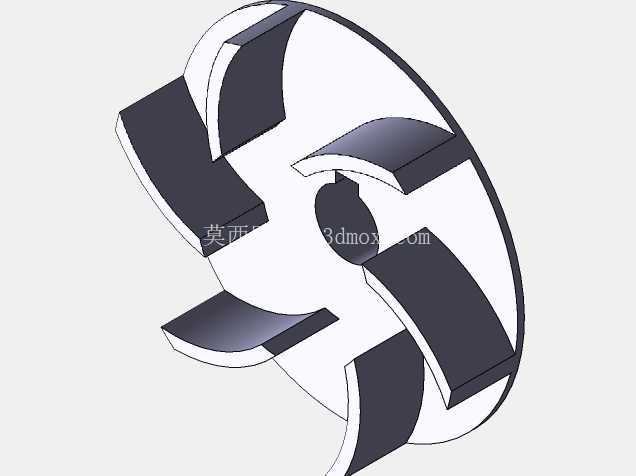

离心泵闭式叶轮三维结构设计

　　作为流体输送系统里的核心做功部件，离心泵叶轮的结构合理性直接决定整泵的运行效率、汽蚀余量与运行稳定性，本次呈现的闭式叶轮结构，是单级离心泵领域应用占比最高的结构形式，适配清水输送、化工介质输送、暖通循环、市政供水等多数常规离心泵应用场景。从实际工况适配来看，这类带前后盖板的闭式叶轮，相比开式、半开式叶轮，叶轮流道的封闭性更好，介质在流道内的流动泄漏损失更低，在输送清洁低粘度介质时，运行效率比同参数半开式叶轮高出8到12个百分点，更适合长周期连续运行的固定工位流体输送场景，比如楼宇供水增压、工业循环水系统、中小型化工流程输送等工况，能在额定工况点保持稳定的扬程与流量输出，减少长期运行的能耗损耗。

　　从结构设计逻辑来看，该叶轮采用后弯式叶片构型，叶片出口安装角控制在22到30度区间内，这种设计能在叶轮高速旋转时，让介质获得的动能与压能转换比例更合理，避免轴功率随流量增大持续过载的问题，匹配普通Y系列异步电机时，能保证全流量区间内电机负载处于额定功率范围内，降低电机过载烧毁的风险。叶片与前后盖板采用一体化融合的结构设计，流道表面做顺滑过渡处理，没有突兀的棱角与台阶，能减少介质在流道内的局部涡流损失，同时降低固体颗粒在流道内沉积的概率，适配含少量微小固体杂质的介质输送场景，减少流道堵塞的故障概率。叶轮中心的轮毂位置设计有与泵轴配合的轴孔，轴孔处预留键槽安装位置，能通过平键传递电机输出的扭矩，轮毂与后盖板衔接位置做圆弧过渡处理，降低应力集中系数，避免叶轮在高速旋转时，轮毂与盖板衔接位置出现疲劳开裂的问题，适配最高2900转每分钟的常规两极电机转速工况。

　　从安装边界与尺寸配合来看，叶轮前盖板的外圆与泵体密封环位置预留0.2到0.5毫米的径向配合间隙，这个间隙值既可以避免叶轮旋转时与泵体发生刮蹭，又能控制叶轮出口高压介质向进口低压侧的回流泄漏量，保证容积效率处于合理区间。叶轮后盖板侧设计有平衡孔结构的预留位置，可根据实际轴向力大小加工对应数量的平衡孔，平衡掉70%到80%的轴向水推力，降低后端轴承组件的轴向负载，延长轴承的使用寿命。叶轮的轴向定位依靠轴端的叶轮螺母与轴肩实现，轮毂端面与轴肩、叶轮螺母的配合面设计有较高的平面度要求，保证叶轮安装后端面跳动值控制在0.03毫米以内，避免高速旋转时出现动平衡超差引发的泵体振动问题。

　　在实际建模过程中，这类叶轮的曲面构建需要先通过水力设计确定叶片进出口安放角、叶片包角、流道过流断面面积变化规律，再通过曲面放样生成叶片曲面，之后与前后盖板做布尔合并，最后完成轮毂、轴孔、键槽等细节结构的构建。建模时需要特别注意叶片与盖板衔接位置的圆角处理，圆角半径需要顺着流道方向逐渐变化，避免流道过流面积出现突变，影响介质流动状态。完成建模后还需要对叶轮做动平衡校验的结构预留，可在后盖板外圆位置预留去重区域，方便实际生产时做动平衡校正，保证叶轮的动平衡精度达到G6.3级以上，满足高速旋转的运行要求。这类叶轮的材质通常根据输送介质选择，清水工况多采用铸铁或铸钢，腐蚀介质工况可采用不锈钢或工程塑料，建模时的壁厚设计会根据材质特性调整，铸铁材质的盖板壁厚通常取3到6毫米，保证铸造工艺性与结构强度，不锈钢冲压焊接叶轮的壁厚可控制在1.5到3毫米，在保证强度的同时降低叶轮自重，减少轴系负载。
