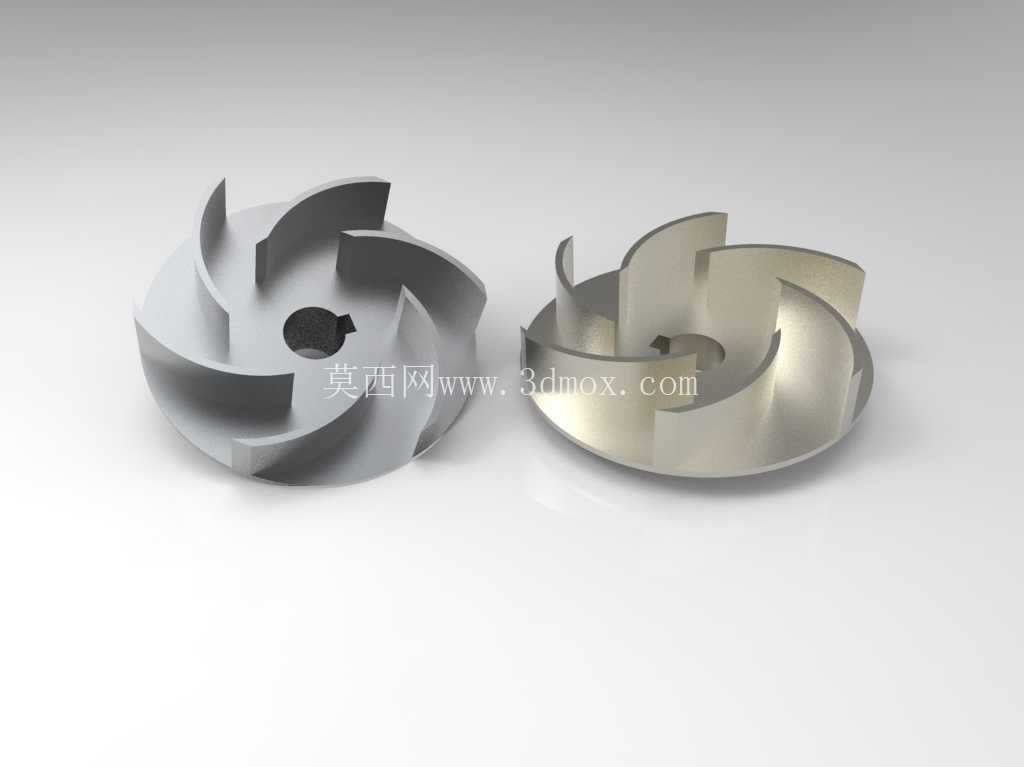

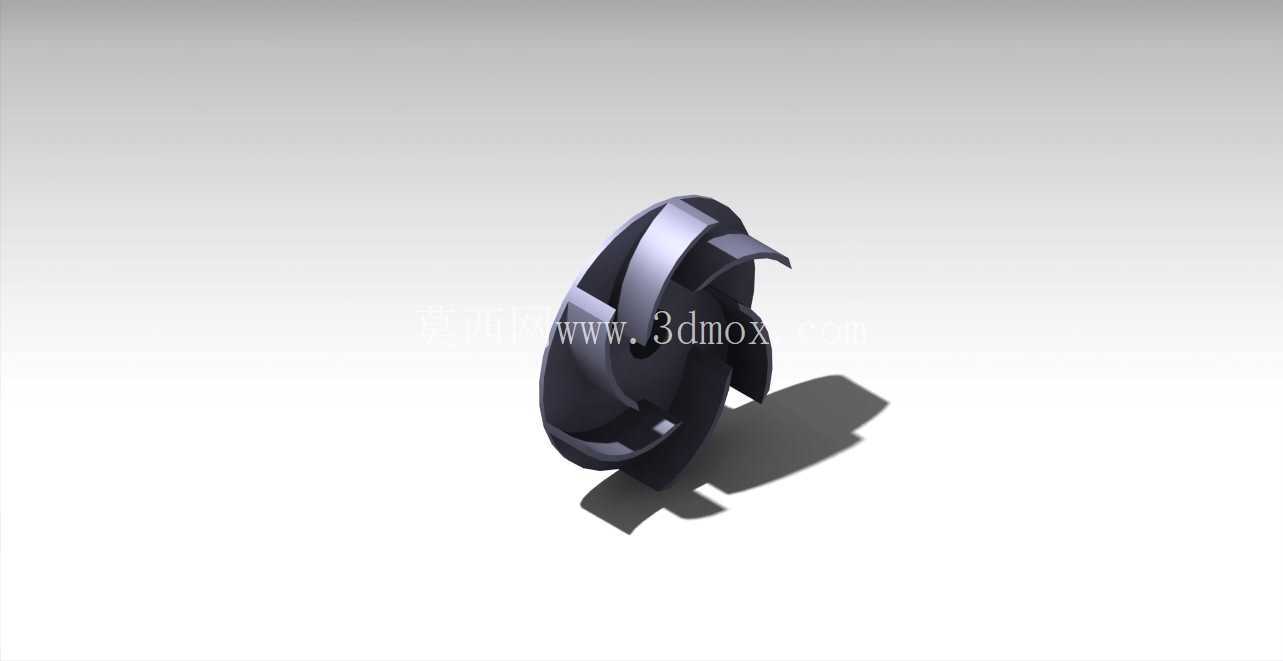

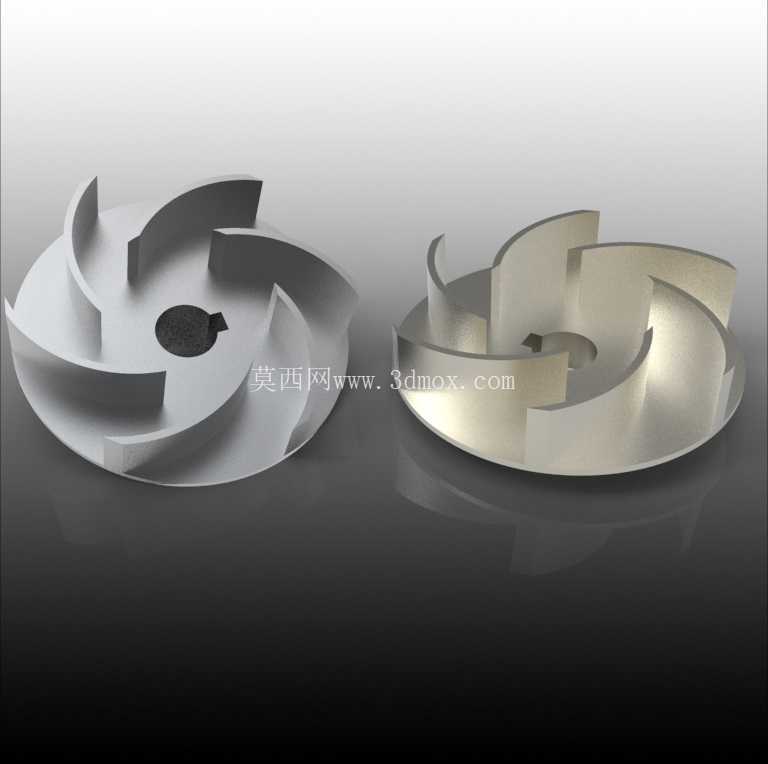

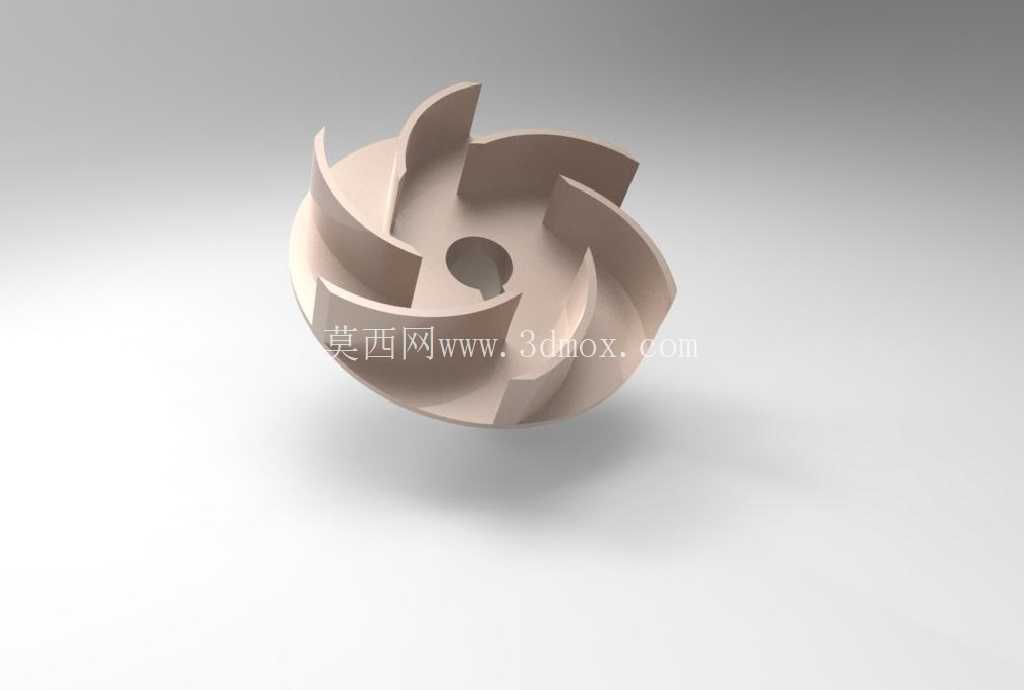

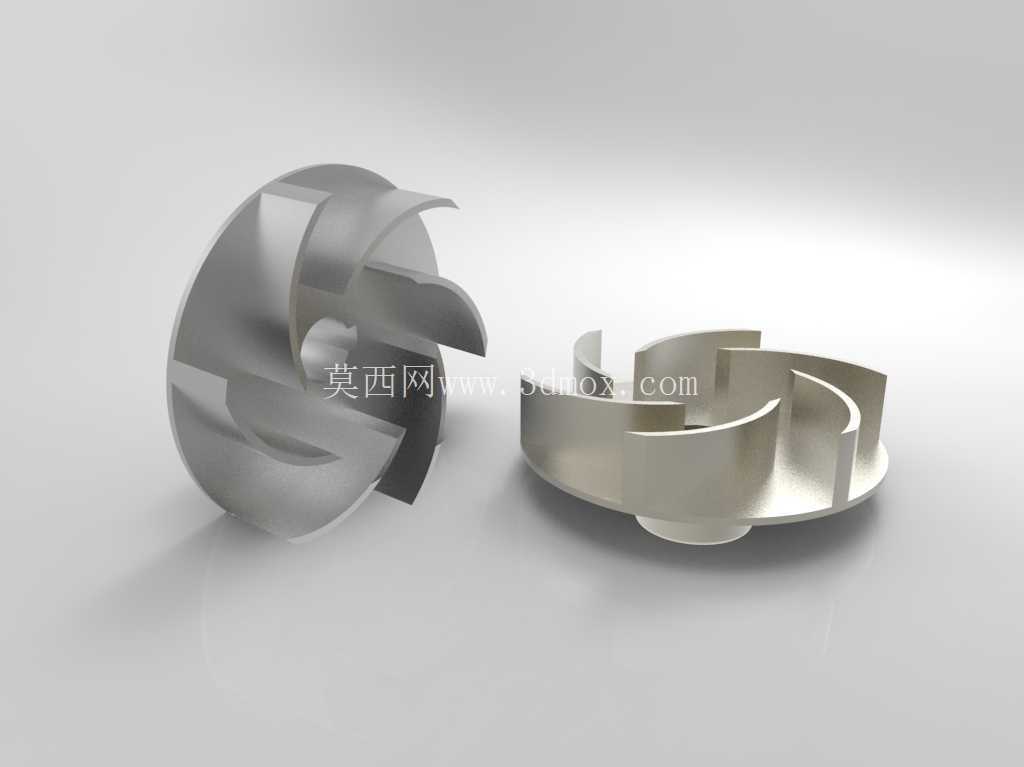

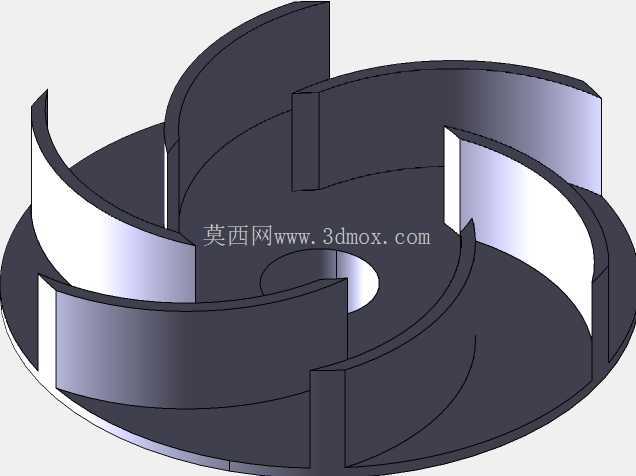

离心泵闭式叶轮结构三维设计

　　在流体输送系统的核心做功单元设计中，叶轮作为离心泵唯一对介质传递能量的部件，其结构合理性直接决定整泵的水力效率、运行稳定性与抗汽蚀性能。本次设计的离心泵叶轮采用后弯式闭式叶片结构，适配清水类低粘度介质输送场景，可广泛应用于市政供水、工业循环水系统、暖通空调水循环、农田排灌等常规离心泵工况，也可通过材质调整适配轻度腐蚀性介质的输送需求。

　　从实际运行的功能逻辑来看，该叶轮在泵腔内高速旋转时，通过叶片间的流道对进入叶轮中心的介质施加离心力，将介质沿径向甩出至蜗壳流道，同时在叶轮入口处形成持续负压，实现介质的连续吸入。设计过程中首先匹配泵的额定工况点参数，确定叶轮的进出口直径、叶片出口安放角、叶片包角等核心水力参数，叶片数选取6片，在兼顾流道过流面积的同时，避免叶片数过多导致的摩擦损失增大，也防止叶片数过少带来的流道扩散严重、介质脱流问题。

　　结构设计层面，叶轮采用前后盖板加叶片的一体式闭式结构，相比开式、半开式叶轮，闭式结构的容积效率更高，适合输送不含大颗粒杂质的清洁介质，前后盖板的设置可减少介质从叶轮出口向入口的回流损失。叶轮中心设置标准键槽孔与泵轴配合，通过键连接传递扭矩，轮毂位置的轴向尺寸经过匹配计算，可适配对应型号离心泵的轴端安装空间，保证叶轮安装后与泵腔密封环的间隙处于设计允许范围内，避免间隙过大导致的效率下降，或是间隙过小引发的运转摩擦问题。

　　安装边界的校核是三维建模过程中的重点环节，建模时需同步考虑叶轮与泵体、泵盖、密封组件的配合关系：叶轮入口的密封环位直径与泵体密封环的配合公差选取基孔制间隙配合，保证运转时无摩擦同时控制泄漏量；叶轮后盖板侧的平衡孔设计，可平衡叶轮前后的轴向压力差，降低泵轴承受的轴向载荷，延长轴承的使用寿命；叶片的型线采用三维扭曲设计，从入口到出口的型线平滑过渡，避免流道内出现局部锐角或突扩结构，减少介质在流道内的水力冲击损失，同时降低叶轮运转时的紊流噪声。

　　从建模的工程实用性角度出发，该三维模型完整还原了叶轮的所有结构细节，包括叶片与前后盖板的焊接/铸造圆角、轮毂处的倒角、键槽的加工退刀槽等工艺特征，可直接用于后续的铸造工艺拆解、数控加工编程、流场仿真分析前处理，也可作为泵类设备选型时的结构匹配参考。设计过程中同步校验了叶轮的动平衡特性，叶片沿圆周方向均布，质量分布对称，可减少高速运转时的径向振动，适配最高2900r/min的常规两极电机直联工况，也可通过切削叶轮外径的方式适配不同的扬程参数需求，覆盖一定范围内的工况点调整需求。

　　在实际工程应用中，这类叶轮的材质可根据输送介质的特性选择，常规清水工况采用灰铸铁或球墨铸铁铸造即可满足强度与耐磨性要求，输送腐蚀性介质时可选用不锈钢、双相钢等材质，输送含少量固体颗粒的介质时可在流道表面增加耐磨涂层。建模时预留的工艺结构特征，可直接对接铸造模具的设计，减少后续工艺转化时的模型修改工作量，叶片的型线精度控制在水力设计允许的公差范围内，保证加工完成后的叶轮实际性能与设计参数偏差在工程允许区间内。
