制冷系统氨水冷量交换换热装置

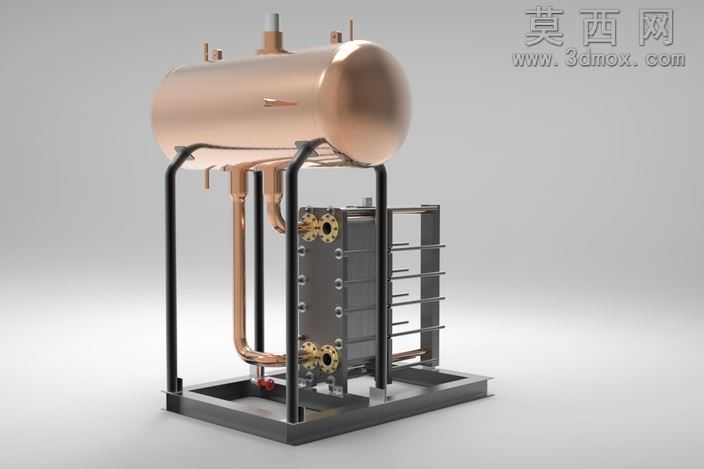

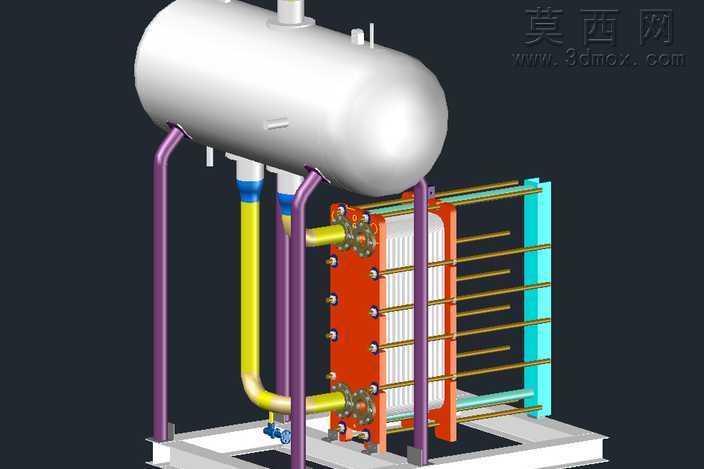

本作品为制冷系统用氨与水换热装置三维建模成果，建模过程严格遵循制冷换热设备的工程设计规范，先完成整体方案的结构拆解，将整套装置划分为上部卧式储液分离罐体、下部板式换热芯体、支撑框架、多介质连接管路、阀组附件五大核心模块逐一构建。建模阶段首先确定各部件的装配基准坐标，保证所有接口的位置公差符合工程装配要求，上部卧式罐体采用椭球形封头与圆柱形筒身拼接建模，精准还原罐体上的接管、支座、工艺接口的位置与尺寸，罐体表面采用哑光金属材质渲染，还原压力容器的喷砂金属质感。下部板式换热单元按照板换的真实叠片结构建模，还原压紧板、换热板片、拉紧螺杆、定位导杆的完整结构，压紧板采用橙红色防锈漆材质，换热板片侧边做金属封边处理，拉紧螺杆采用镀锌金属材质，还原真实板换的外观特征。管路部分根据介质类型做差异化设计，紫色管路为氨介质回路、黄色管路为水介质回路，管路建模时精准还原弯头弧度、变径位置、法兰连接结构，管路接口处添加密封垫片、连接法兰的细节结构，不同管路采用对应颜色的哑光橡塑保温材质渲染，清晰区分介质流向。支撑框架采用型钢焊接结构建模，还原底座的安装地脚、支撑立柱的固定结构，框架采用灰色防锈漆材质。整套模型完成结构建模后，在装配环境下做全局干涉检查，调整各管路与罐体、板换的间隙，避免出现装配冲突，渲染阶段添加真实的光影效果，模拟工业车间的光照环境，突出各部件的材质质感与结构层次。设计思路上围绕制冷系统中氨与水的温度控制需求，将储液分离与板式换热功能集成布置，缩短管路连接长度，减少冷量损耗，同时预留阀组安装位置，方便后续加装控制阀门与检测仪表，整套模型结构完整，细节丰富，可用于制冷换热系统的方案展示、结构教学以及装配模拟使用，各部件的建模精度满足工程出图与后续仿真分析的基础要求。
