啤酒糖化工序用立式板式换热设备

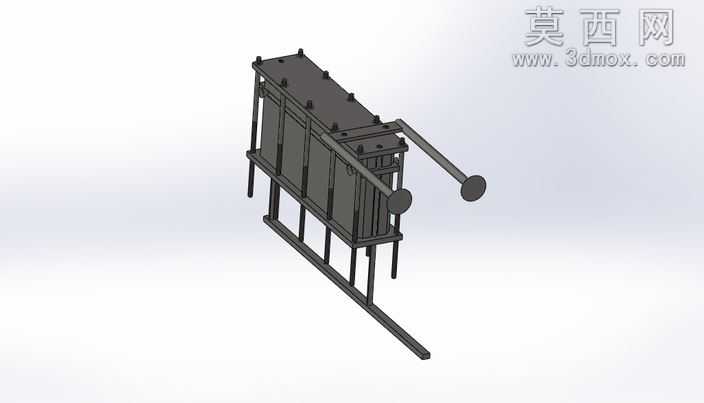

本作品为面向啤酒厂糖化工序设计的立式板式换热器三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循板式换热器的实际生产制造逻辑，对核心换热组件、支撑结构、外接管路等部分均做了精细化还原。模型整体采用立式框架布局，底部设置一体式型钢支撑脚架，通过等距排布的竖向拉杆将多片叠装的换热板片牢牢锁紧，板片边缘的密封胶条安装槽位、定位凸台均做了细节刻画，还原了板式换热器板片间介质流道的密封结构特征。外接管路部分设计了大口径进出介质接管，接管端部设置圆形法兰连接端，方便与外部糖化物料管路、冷热介质管路对接，管路与换热主体的连接位置做了加强筋结构处理，还原实际设备的安装强度设计。材质渲染阶段，对换热板片、框架主体赋予哑光深灰金属材质，模拟不锈钢板材经拉丝处理后的真实质感，对密封胶条部位赋予黑色橡胶材质，对接管法兰部位赋予略带金属光泽的碳钢材质，不同部件的材质区分清晰，渲染效果贴合工业设备的真实外观。设计过程中充分考虑啤酒糖化工况的使用需求，整体结构紧凑，板片叠装的排布方式预留了足够的换热接触面积，支撑脚架的高度设计兼顾了设备安装时的管路对接便利性与底部排污操作空间，竖向拉杆的排布位置避开了管路安装区域，不会对外部管线布设造成干涉。模型完整还原了设备的装配关系，所有零部件均按实际装配约束组合，可直接用于设备结构展示、安装方案模拟以及酿造生产线的布局规划参考，能够帮助工程人员直观理解该类换热设备在啤酒糖化工序中的布置形式与结构特点。
