管壳式列管换热锅炉结构三维设计

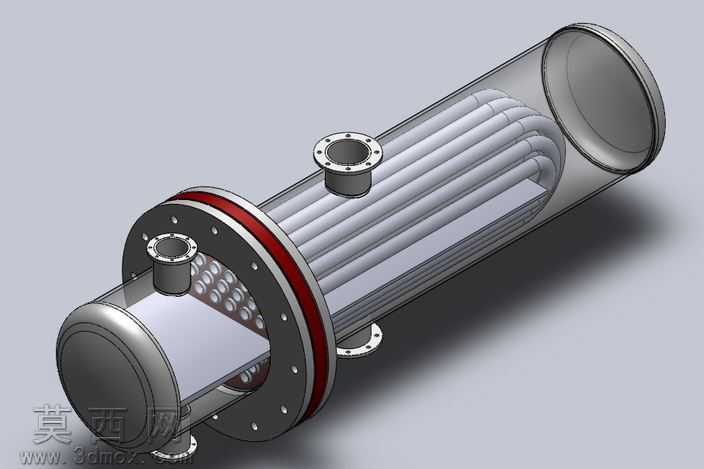

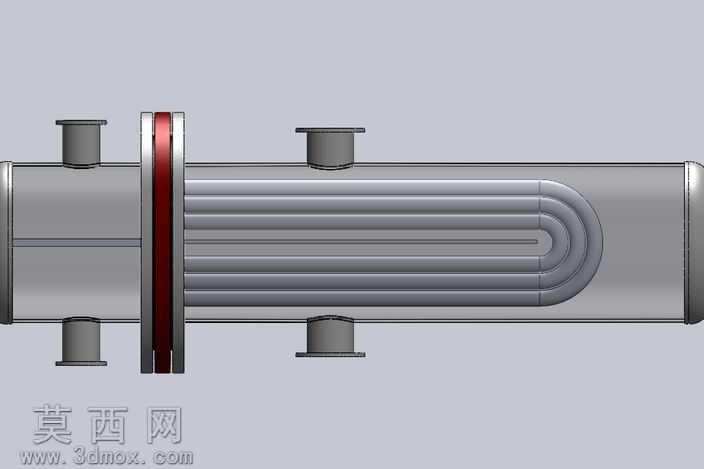

本作品为管壳式列管换热锅炉的三维参数化模型，采用SolidWorks完成全参数化建模与装配设计，建模过程严格遵循压力容器类设备的设计规范，对设备各组成部件进行1:1等比例还原，完整呈现管壳式换热锅炉的内外结构特征。模型整体采用卧式筒体布局，外部壳体做半透明渲染处理，可清晰观察内部管束排布结构，材质设置上区分不同功能部件：外部筒体采用碳钢哑光金属材质，法兰连接部位做金属光泽处理并搭配红色密封垫片材质，内部换热列管采用亮面不锈钢材质，各接口法兰、管箱端盖均做独立零件建模，保留完整的安装孔位、密封面结构细节。结构设计上，设备包含两端管箱、管板、多组U型换热列管、折流板、筒体、多个介质进出口接管：顶部设置两个不同口径的流体进出口接管，底部设置排污与支座接口，管板部位均匀排布换热管孔，列管采用U型弯结构实现单管程流体折返，筒体内设置纵向折流板引导壳程流体流向，提升换热效率，法兰连接部位完整还原螺栓孔分布、密封垫圈的装配位置，端盖采用椭圆形封头结构符合承压设备的力学设计要求。建模过程中采用自底向上的装配设计思路，先完成单个零件的特征建模，通过拉伸、旋转、扫描、阵列等特征命令完成法兰、封头、列管、管板等零件的构建，再通过同轴、重合、距离等装配约束完成整体装配，对换热列管采用特征阵列方式实现均匀排布，保证管间距符合设计规范，渲染阶段通过调整环境光、材质反射度与透明度参数，实现外壳半透明展示内部结构的效果，既清晰呈现外部接口布局与连接结构，又能直观展示内部换热管束的排布方式与折流结构，模型各零件保留完整建模特征树，可直接用于结构校核、工程图生成、换热流程模拟等后续设计工作，完整还原了管壳式换热锅炉的结构组成与装配关系，可作为换热类设备设计参考、教学演示的三维素材。
