减压阀用指节式传动连接接头结构

　　在工业流体控制管路系统中，减压阀作为压力调节的核心元件，其内部传动连接部件的可靠性直接决定了压力输出的稳定性与阀组整体使用寿命，这款指节接头正是为减压阀阀杆传动链路设计的专用连接构件，主要承担阀内调节杆组之间的动力传递、小角度角位移补偿以及轴向载荷承载功能。从实际工况适配角度来看，减压阀在运行过程中，调节端的动作并非完全沿固定轴向做直线运动，受加工装配公差、阀内流体压力波动带来的部件微变形、长期运行磨损带来的间隙变化影响，传动链路如果采用刚性直连结构，很容易出现卡滞、应力集中断裂、调节精度偏移等问题，这款指节接头的铰接式结构恰好能消化这类小范围的角度偏差与轴向窜动，保证压力调节动作的顺畅传递。

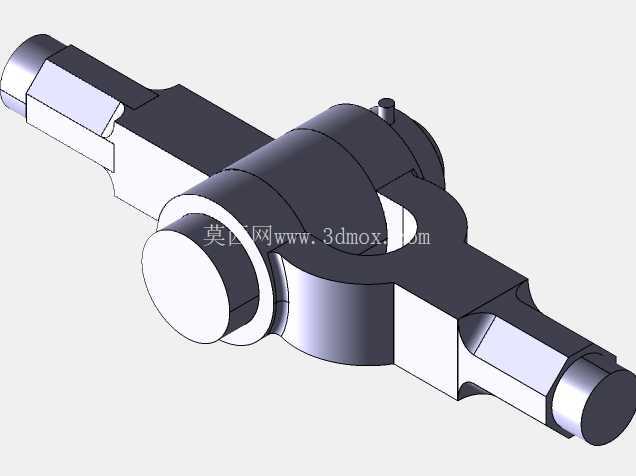

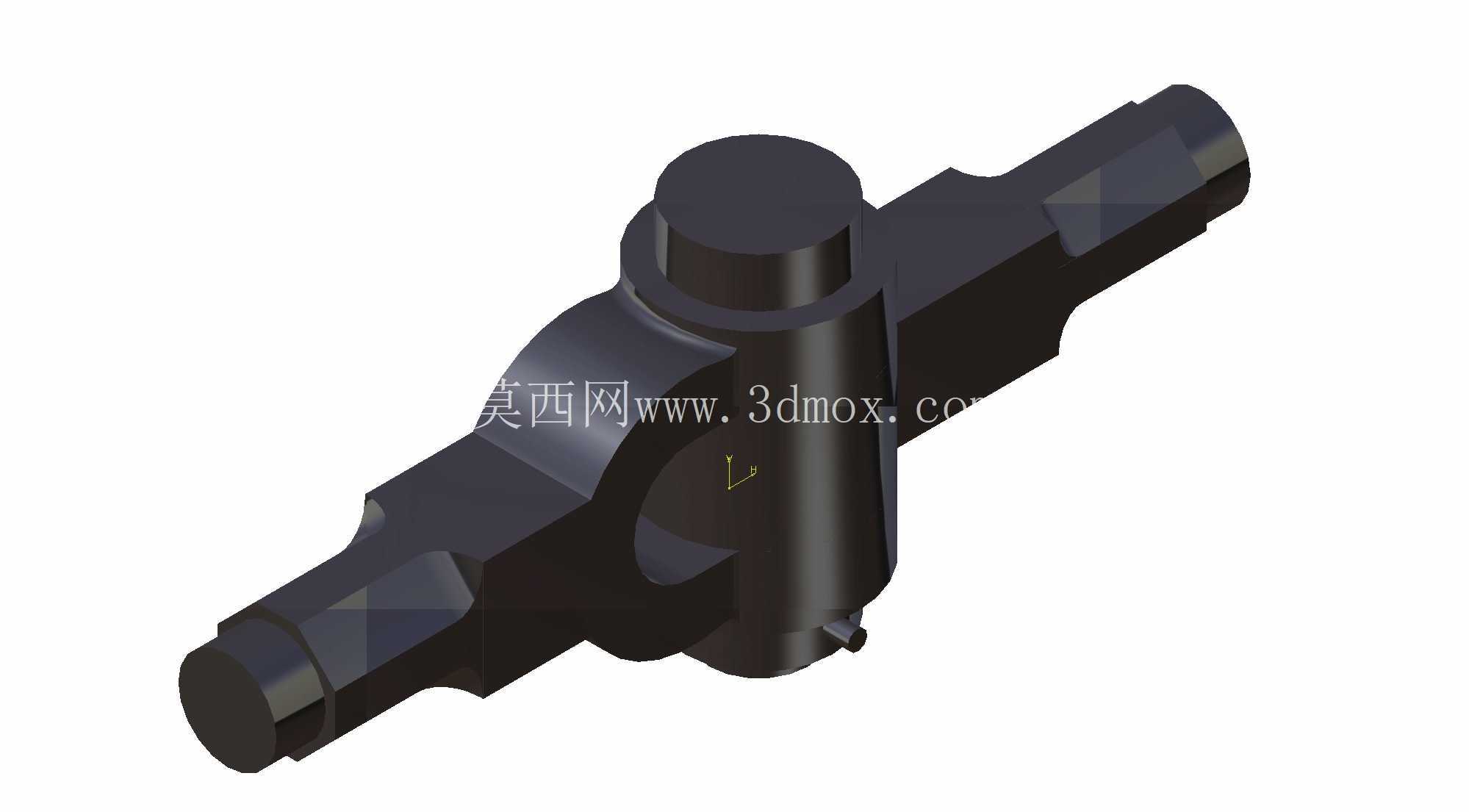

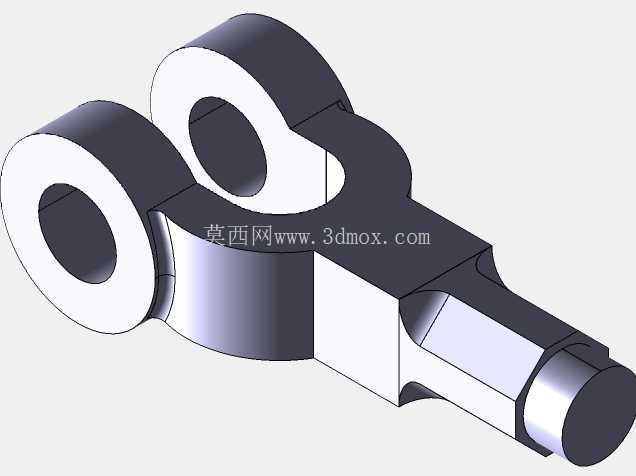

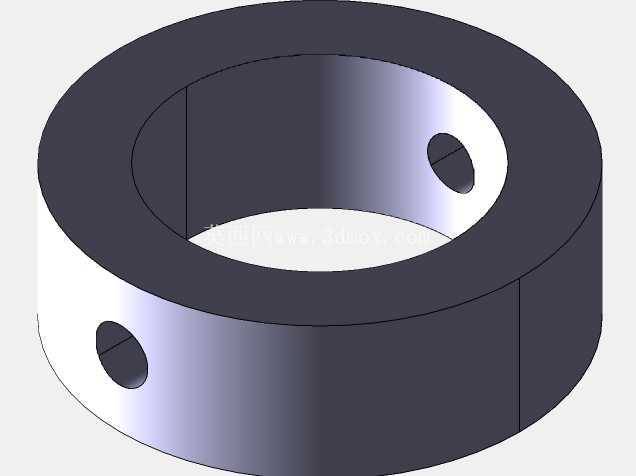

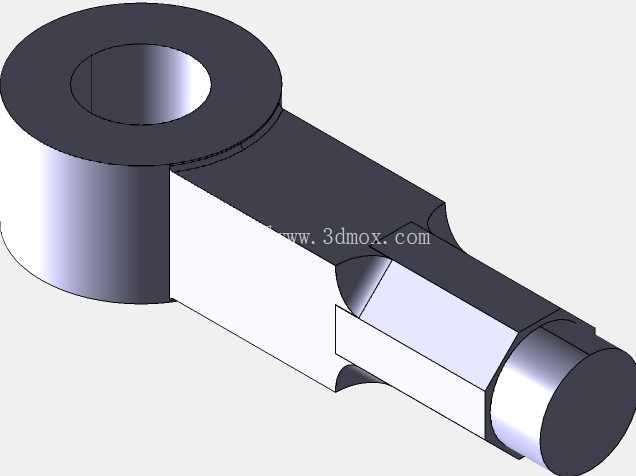

　　从结构设计逻辑来看，该接头采用对称式双端轴头配合中部铰接基座的构型，两端的轴头用于分别接入减压阀内部的两根传动杆，中部的铰接基座预留了销钉安装位，通过锥销或开口销完成单眼端与双眼端的铰接锁定，这种设计参考了万向节的传力逻辑，但又做了适配减压阀内部狭小安装空间的优化：相较于常规十字万向节，该指节接头的结构更紧凑，径向占用空间更小，不需要额外的保持架结构，仅通过穿入铰接孔的销钉即可完成连接锁定，装配工序更简单，也更适配减压阀内部阀腔的有限安装空间。接头两端的轴头端部设计为八角形结构，并非随意选型，这种构型一方面是为了装配过程中提供可靠的扳手夹持位，方便现场安装调试时的拧紧操作，避免圆柱面夹持打滑损伤零件表面；另一方面八角形的轴端可以和传动杆端的八角形内孔形成周向防转配合，相比平键连接，这种多面贴合的传力结构接触面积更大，在承受频繁往复调节带来的交变扭矩时，应力分布更均匀，不容易出现键槽压溃、轴头扭转断裂的失效问题。

　　从安装边界与尺寸适配角度，该接头的整体轴向长度、中部铰接基座的外径、两端轴头的直径都严格匹配常规减压阀的阀腔内部安装空间，铰接点的转动间隙经过精准控制，既保证可以补偿±3°范围内的角向偏差，又不会因为间隙过大导致调节行程出现空程，影响压力调节的响应精度。在载荷承载层面，接头的实心杆部在销孔穿过的位置做了局部加厚处理，因为销孔位置是整个零件的应力集中点，在承受拉伸载荷与交变扭矩时，孔边的应力峰值会远高于杆部其他位置，加厚设计可以让该位置的结构强度高于杆部其余区段，保证失效不会优先出现在铰接位置，延长零件的整体使用寿命。

　　在实际应用场景中，这类指节接头除了适配减压阀的内部传动链路，也可用于其他需要小角度角位移补偿、传递轴向拉伸载荷与小扭矩的工业设备连杆机构中，比如小型调节阀的阀杆连接、仪器仪表内部的调节连杆、轻工机械的小载荷传动连杆等场景。建模过程中，对铰接孔的同轴度、两端轴头的同轴度、八角形轴端的形位公差都做了符合机械加工精度要求的还原，销钉安装孔的倒角、轴端的过渡圆角这些容易被忽略的工艺细节也都完整呈现，既可以作为结构设计人员做阀类产品传动链路设计时的参考构型，也可直接导入装配体中完成虚拟装配验证，检查安装干涉、运动行程是否符合设计要求，减少实物试制阶段的改模成本。需要注意的是，该接头的铰接转动角度有明确的适用范围，并不适合大角度的动力传递场景，如果传动链路的角向偏差超过5°，则需要选用常规十字万向节来替代，避免因转角过大导致销钉承受额外的弯曲载荷，出现断裂失效。
