减压阀配套皮带滚轮支撑结构设计

　　在工业流体控制管路系统中，减压阀作为压力调控的核心元件，其配套的传动支撑部件直接影响调压动作的稳定性与长期运行可靠性，皮带滚轮支撑正是这类调压机构中承担皮带传动导向、滚轮承载定位的专用结构件。从实际工况来看，这类支撑结构多应用在带远程调压、手动机械调压结构的减压阀组中，当减压阀需要通过皮带传动实现远端操作、或者联动多组阀组同步调压时，滚轮支撑需要为传动皮带提供稳定的回转支撑，避免皮带在传动过程中出现跑偏、松弛、跳动幅度过大的问题，保证传动扭矩的平稳传递，让调压动作的输入扭矩能够精准传递到减压阀的调压螺杆端，避免因传动卡滞导致的压力调控偏差。

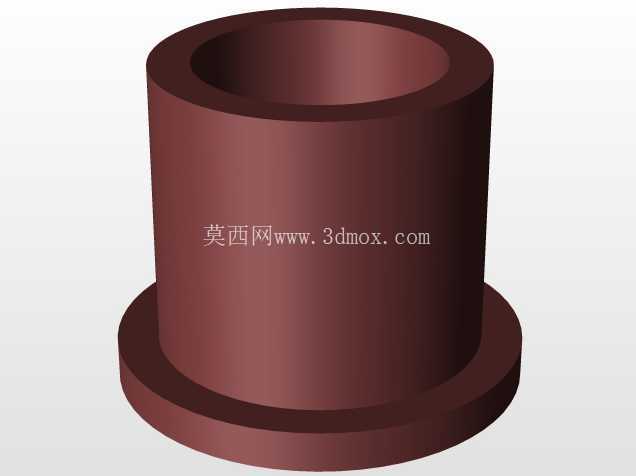

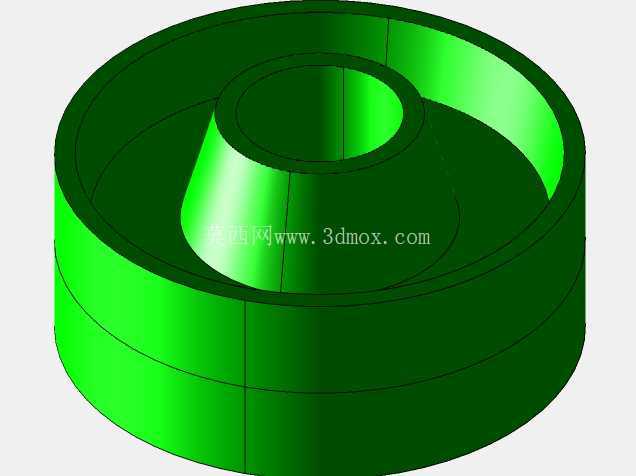

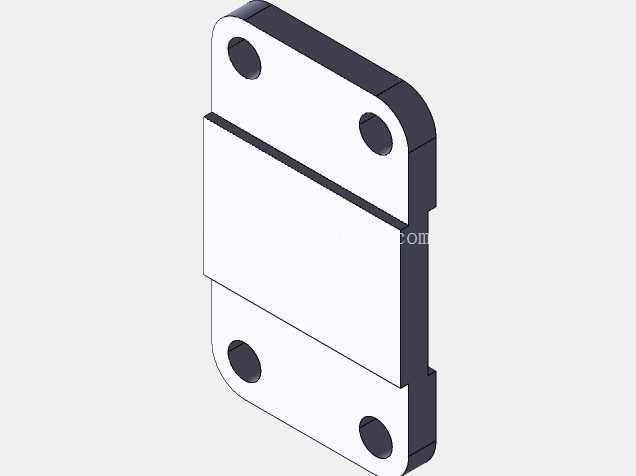

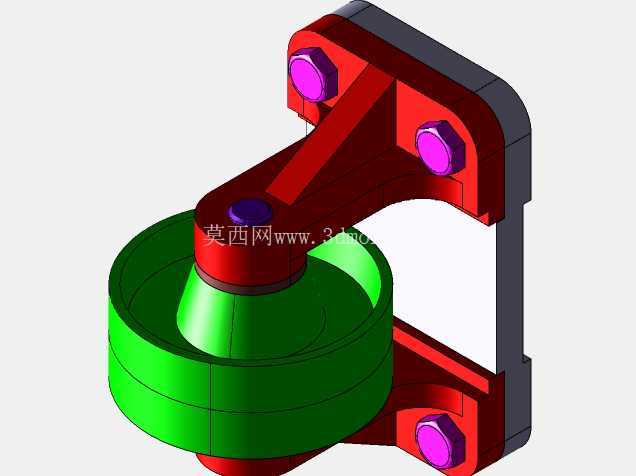

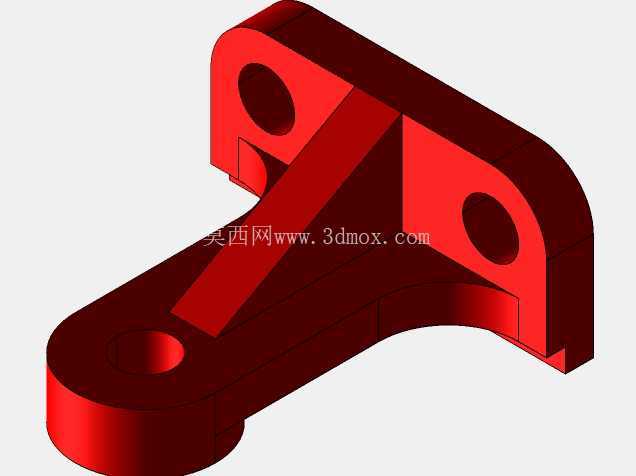

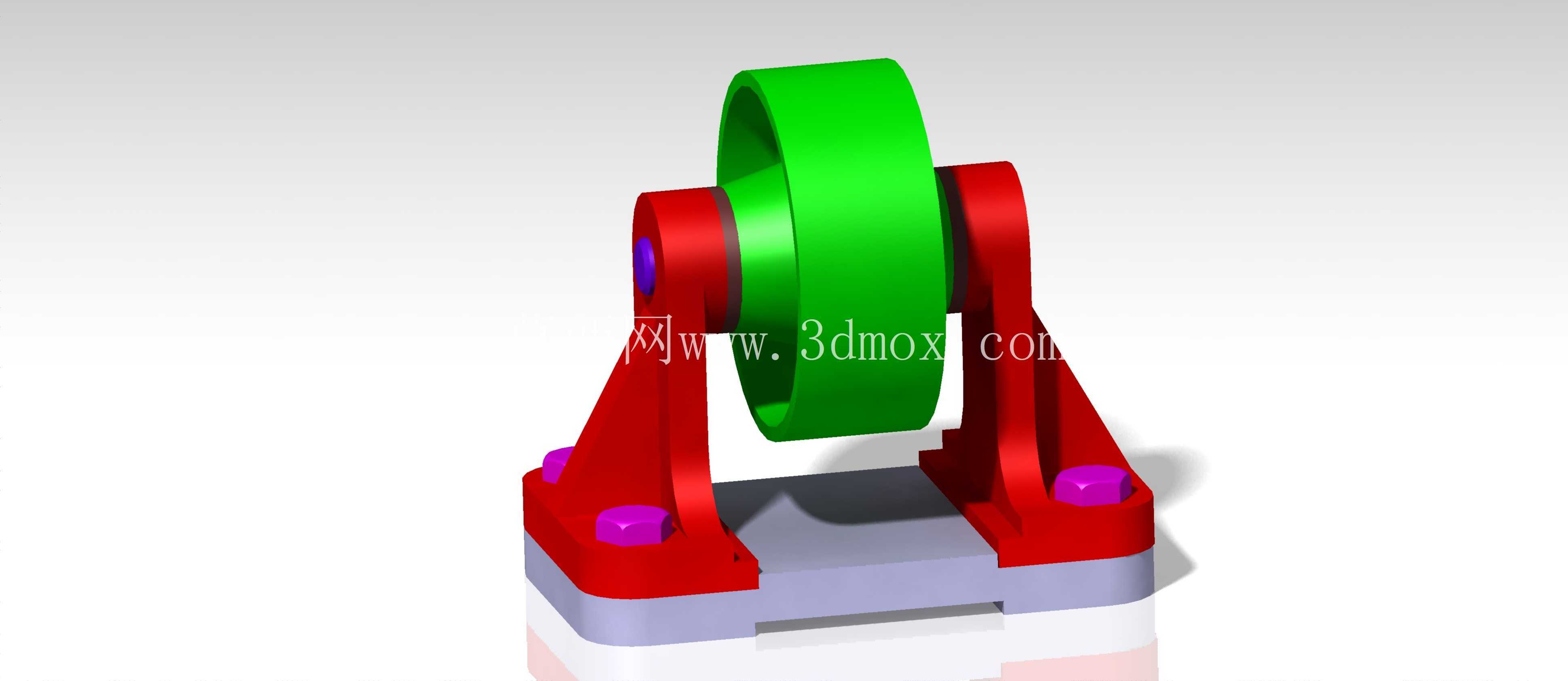

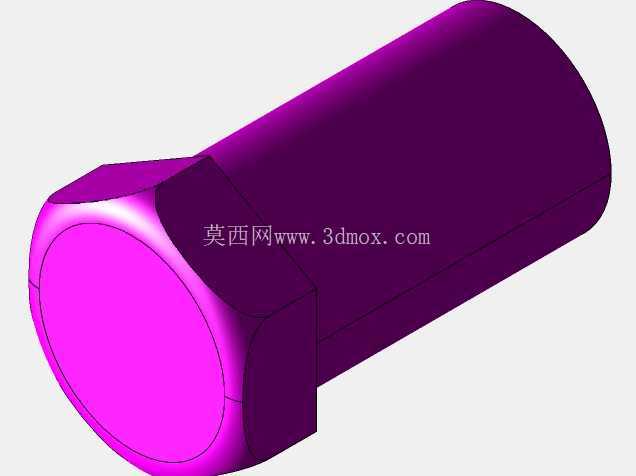

　　从结构功能设计层面来看，该支撑采用分体式安装基座与悬臂支撑臂结合的结构形式，基座部分设置三个呈三角分布的螺栓安装位，能够直接通过紧固件固定在减压阀的阀体安装面或者周边的阀组支架上，三角布局的安装点位可以有效抵消皮带传动过程中产生的径向拉力与交变振动载荷，避免长期运行后支撑结构出现松动偏移。支撑臂从基座位置向外延伸，末端设置滚轮安装轴位，轴位与基座安装面保持严格的平行度公差，保证装配后滚轮的回转面与皮带传动平面完全重合，避免皮带出现偏磨。滚轮部分采用大直径轮体设计，轮面设置适配皮带截面的导向弧面，能够增大与皮带的接触包角，减少传动过程中的打滑概率，同时轮体与支撑轴之间预留了标准轴承的安装空间，可根据实际载荷需求选配深沟球轴承或者滑动轴套，降低滚轮回转时的摩擦阻力。

　　设计过程中需要重点考量安装边界与尺寸适配问题，首先基座的安装孔位需要匹配常用减压阀阀体的预留安装螺纹孔规格，孔距公差控制在±0.1mm范围内，保证现场安装时无需额外扩孔或者改装支架即可完成装配。支撑臂的伸出长度需要结合减压阀组的整体布局确定，既要保证皮带传动的中心距满足传动比要求，也要避免伸出过长导致支撑臂刚性不足，在皮带张紧力作用下出现形变，因此支撑臂的截面采用变厚度加强结构，靠近基座的位置厚度更大，向滚轮端逐步过渡，在控制整体重量的前提下提升结构抗弯强度。滚轮的外径尺寸需要匹配传动皮带的最小弯曲半径要求，避免皮带长期在过小直径轮体上弯折出现疲劳断裂，同时轮缘的高度需要大于皮带厚度的1.5倍，保证皮带运行过程中不会从轮面脱出。

　　从实际应用的场景延伸来看，这类支撑结构不仅可以应用在减压阀的皮带传动机构中，也可适配其他需要小型皮带传动导向的工业阀组、小型传动设备中，结构本身的安装兼容性较强，只需要调整基座安装孔的孔距即可适配不同的安装基面。在装配调试环节，需要先将基座牢固固定在安装面上，检测支撑轴的水平度或者垂直度偏差，偏差值需要控制在0.05mm以内，再将装配好轴承的滚轮套装在支撑轴上，手动转动滚轮确认无卡滞、旷量后，再套装传动皮带调整张紧度，张紧力需要控制在合理区间，既要避免皮带打滑，也要防止张紧力过大导致支撑臂承受额外载荷、滚轮轴承过早磨损。长期运行维护中，只需要定期检查滚轮的转动灵活性、安装螺栓的紧固状态以及皮带的磨损情况，即可保证结构长期稳定工作，整体结构的维护成本较低，可靠性能够满足工业现场长期连续运行的要求。
