减压阀配套钟形滚轮支撑结构设计

　　在工业流体控制管路系统中，减压阀作为稳定下游管路压力的核心元件，其内部运动部件的支撑稳定性直接决定了阀件的调压精度与运行寿命，钟形滚轮支撑正是配套减压阀运动组件设计的承载导向部件，主要承担滚轮组件的径向承载、轴向限位以及运动导向作用，避免阀杆运动过程中出现偏磨、卡滞，保障减压阀在不同压力工况下的动作可靠性。

　　从实际应用场景来看，这类支撑结构多适配于中低压通径的减压阀产品，常见于市政供水、工业循环水、低压气体输送等管路系统的减压阀组中，安装位置处于减压阀阀体的内腔导向段，与阀杆、钟形滚轮组件直接配合，当阀后压力波动带动阀杆做轴向位移时，支撑结构为滚轮提供稳定的回转支撑，同时抵消阀杆运动过程中产生的径向偏载，避免阀杆与阀体内腔直接摩擦造成密封面磨损、压力控制失准的问题。

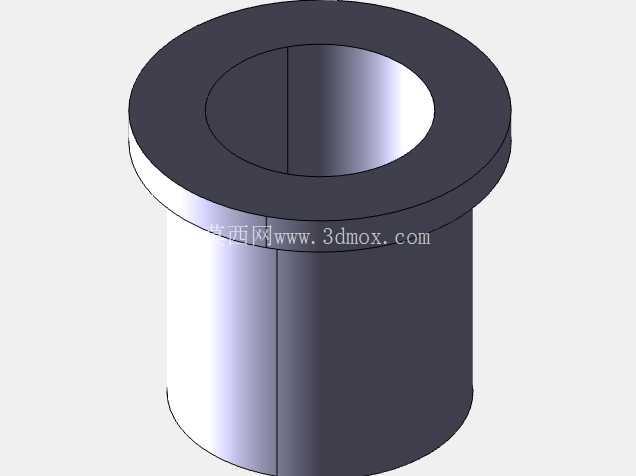

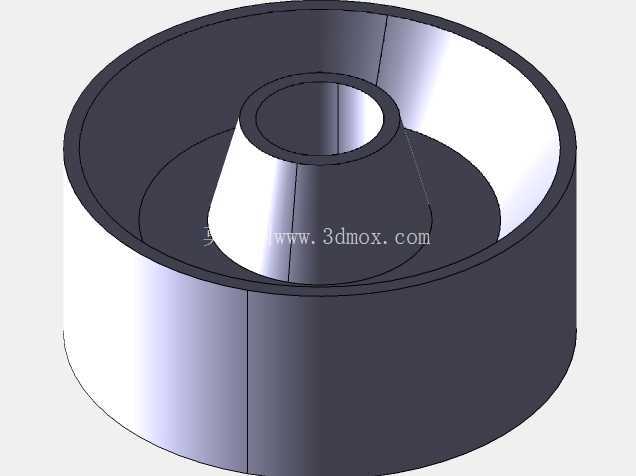

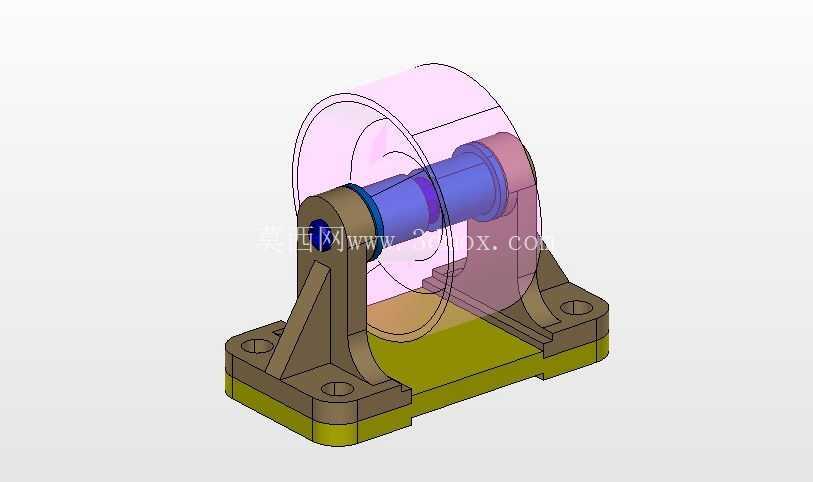

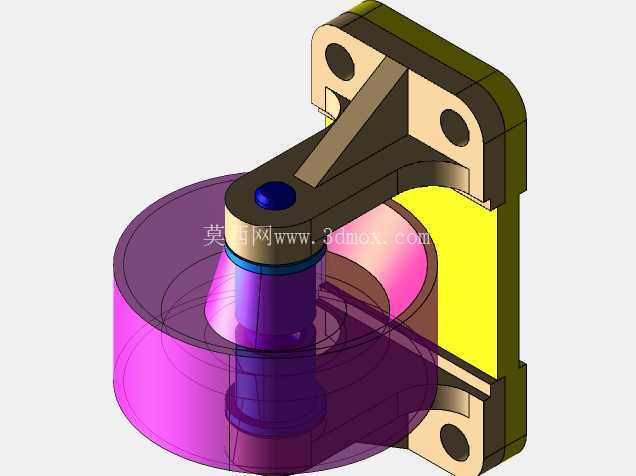

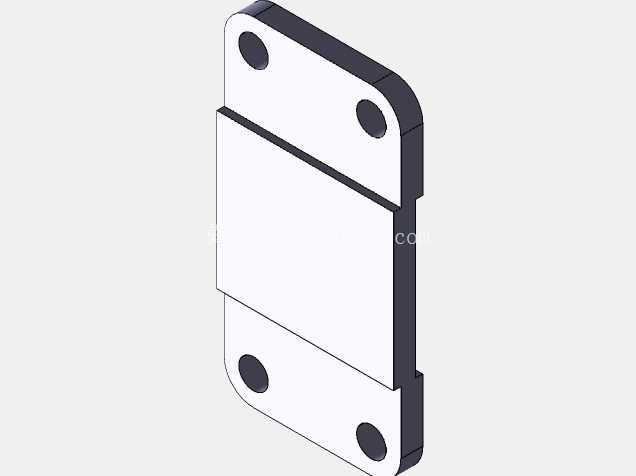

　　从功能特性上看，该支撑采用分体式组合结构，底部为带安装孔的矩形安装基座，基座上方设置对称分布的两个支撑立板，立板之间预留滚轮组件的安装空间，中心穿装的支撑轴为滚轮提供回转基准，轴端设置轴向限位结构避免滚轮窜动；基座底部的安装面做了平面度加工处理，四个安装沉孔均匀分布在基座四角，可通过螺栓直接固定在阀体内腔的预设安装凸台上，安装后整体同轴度公差可控制在0.02mm以内，能够满足滚轮高速回转时的跳动要求。钟形的外轮廓设计并非单纯的造型选择，而是匹配减压阀内腔的弧形流道结构，在保证支撑强度的前提下尽可能减少对阀内流体的过流阻力，避免支撑结构占用过多流道面积造成的压损增大问题，同时钟形的包覆结构可以将滚轮组件的运动区域与主流道做一定程度的分隔，减少流体中的杂质颗粒进入滚轮回转副造成的卡滞风险。

　　设计思路上，该结构优先考虑了承载能力与安装便利性的平衡，支撑立板与基座采用一体化的结构设计，避免分体装配带来的累积误差，材质选择上适配减压阀的工作介质要求，与流体接触的表面做了防腐处理，支撑轴与滚轮配合的表面做了表面硬化处理，硬度达到HRC45以上，可承受长期往复回转带来的磨损。安装边界方面，基座的整体长宽尺寸匹配常规DN50-DN100通径减压阀的内腔安装空间，安装孔的孔距符合减压阀内部安装凸台的通用尺寸规范，支撑立板的高度根据滚轮的直径做了匹配设计，保证滚轮安装后顶部与阀杆驱动块的接触位置处于设计啮合区间，不会出现啮合过浅脱开或者啮合过深卡滞的问题；中心支撑轴的直径根据减压阀的额定工作压力做了强度校核，在1.6MPa额定工作压力下，轴的最大弯曲变形量小于0.01mm，完全满足长期运行的刚度要求。

　　在实际选型适配过程中，这类支撑结构需要重点核对安装面的平面度、支撑轴的同轴度以及立板间距三个核心尺寸参数，安装时需要保证支撑轴的轴线与阀杆的运动方向垂直，否则会造成滚轮受力不均，出现单侧磨损过快的问题；同时支撑轴与立板的配合采用过渡配合，装配后需要保证轴无轴向窜动，滚轮在轴上转动灵活无卡滞，装配完成后需要在滚轮与轴的配合间隙内填充适配工作介质的润滑脂，进一步提升回转副的使用寿命。不同于常规的平板式滚轮支撑，钟形结构的弧形侧壁可以在阀内出现压力冲击时起到一定的导流缓冲作用，减少流体直接冲击滚轮组件造成的滚轮抖动，让阀杆的调压动作更加平稳，尤其是在阀后压力出现频繁波动的工况下，这种结构的稳定性优势会更加明显，能够有效降低减压阀的压力波动幅度，提升下游管路的压力稳定性。
