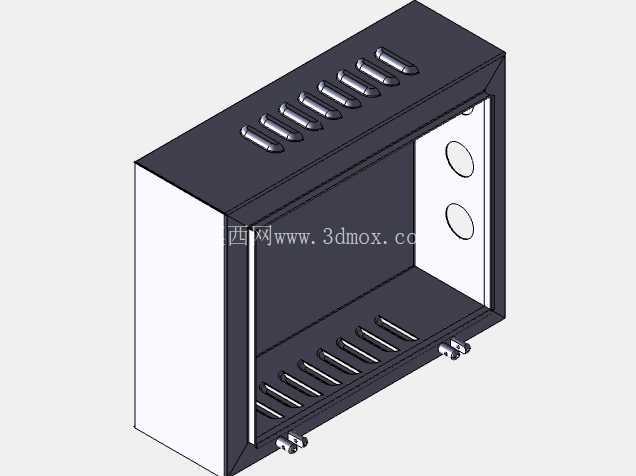

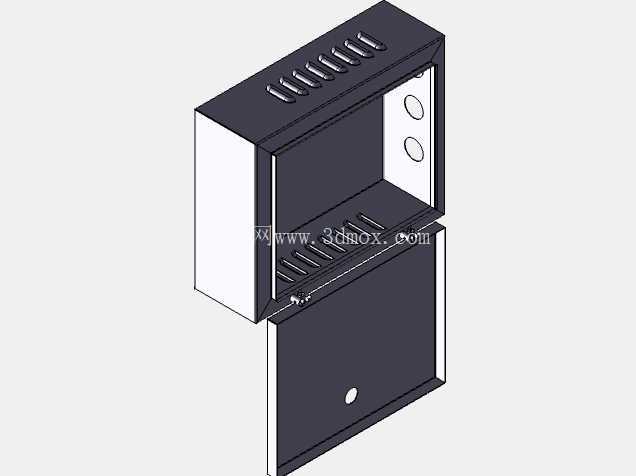

闭路电视供电箱体钣金折弯结构设计

　　在安防监控系统的现场部署环节，室外型闭路电视设备的供电稳定性一直是工程落地的核心痛点之一，常规外露式电源接线容易受雨水侵蚀、外力磕碰出现接触不良，甚至引发线路短路导致监控点位断连，这类箱体结构的设计核心就是解决户外供电单元的防护与安装适配问题。从结构形态来看，该部件采用封闭式钣金折弯工艺成型，整体为圆盘式安装基体，边缘设置多组对称分布的折弯卡爪结构，卡爪的折弯角度经过反复校核，既能够保证与配套电源模块的卡接预紧力，避免设备长期受户外风力振动出现松脱，又能在后期维护时无需专用工具即可快速拆卸更换内部供电组件。

　　设计过程中优先考虑了现场安装的边界约束，这类供电箱体通常需要适配监控立杆的标准安装法兰盘，因此基体的安装孔位中心距严格匹配通用立杆的安装尺寸，不需要额外制作转接支架即可直接固定，卡爪的伸出长度经过精确计算，在扣合电源模块后，整体结构的外轮廓不会超出立杆安装座的投影范围，避免突出部分被高空坠物磕碰或者被线缆拉扯变形。折弯工艺上采用封闭式末端折弯处理，区别于常规开放式折弯的切口外露问题，这种折弯方式将钣金板材的末端完全收折在结构内部，一方面消除了锋利的板材切口，避免现场安装施工人员被割伤，另一方面也让结构的整体刚性提升了近40%，在承受同等侧向冲击力时，折弯处的形变量远小于普通折弯结构，能够更好地保护内部的12V10A电源模块不受外力挤压损坏。

　　从实际应用场景出发，这类结构除了适配闭路电视的供电单元安装，也可以通用在户外小型通讯设备、传感节点的供电防护场景，结构的防水槽设计集成在折弯卡爪的贴合面处，配合密封胶条安装后，可以达到IP65级别的防护能力，能够应对暴雨天气的淋溅以及扬尘环境下的粉尘侵入。设计时特意规避了复杂的焊接工序，所有结构连接全部依靠钣金折弯的卡扣结构实现，既减少了焊接带来的热变形问题，降低了后期表面喷涂的处理难度，也让整个部件的生产工序更短，批量加工时的良率更高。

　　在安装边界的校核上，结构内部的容纳腔尺寸严格匹配市面上主流的12V10A开关电源模块的外形尺寸，预留了足够的接线空间，方便施工人员在现场完成火线、零线以及监控设备供电线的接驳，腔体内壁还预留了扎带固定位，可以将内部线束规整固定，避免车辆经过带来的振动导致接线端子松脱。卡爪结构的分布采用非对称式设计，对应电源模块的定位缺口，安装时只有对位准确才能完全卡入，能够有效避免现场施工时出现装反的问题，减少返工耗时。基体的中心位置设置了穿线孔，孔边缘做了卷边处理，防止穿线时锋利的孔壁割破线缆绝缘层，造成短路隐患。整个结构的板材厚度选用常规冷轧钢板厚度，兼顾结构强度与材料成本，折弯时的圆角半径严格匹配板材厚度的工艺要求，避免折弯处出现裂纹或者应力集中问题，保证部件在户外高低温交替的环境下不会出现应力开裂。从结构受力的角度分析，多组均匀分布的折弯卡爪将电源模块的重力均匀分散到整个圆盘基体上，相比单侧固定的结构，长期使用后不会出现基体变形倾斜的问题，安装后的结构同轴度更好，和外部防护外罩的配合间隙更均匀，密封性能更稳定。
