电气控制用拨动摇杆开关结构设计

　　这款拨动开关的结构设计，最初是面向工业电气控制柜、小型机电设备的手动回路通断控制需求做的适配，日常在低压配电回路、小型设备启停控制、测试工装信号切换场景里都能见到这类结构的应用，相比旋钮式开关，拨杆式的操作反馈更直接，操作人员戴薄劳保手套也能快速完成档位切换，不会出现旋钮打滑拧不动的情况。

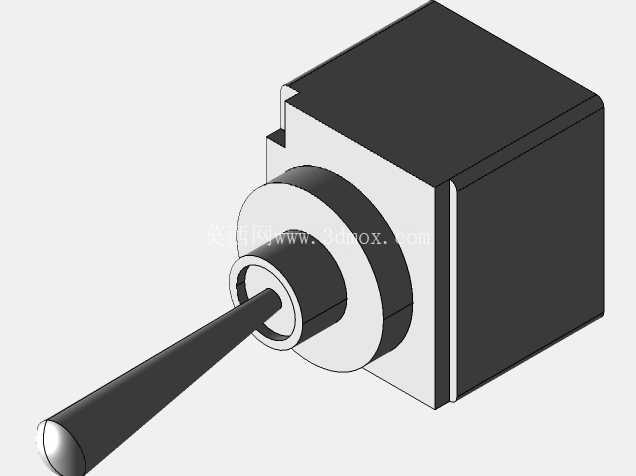

　　从实际功能层面看，这款开关采用单轴拨杆操作结构，拨杆伸出端做了圆弧收头处理，操作时不会剐蹭操作人员手套，拨杆根部做了阶梯轴限位结构，配合壳体内部的档位定位槽，能实现明确的档位到位手感，避免操作时出现档位虚接、接触不良的问题。壳体部分采用方形基座设计，相比圆形基座，方形结构在面板安装时能自带防转定位，不需要额外在安装面板上加工防转销孔，安装时只要对准方形开孔推入，拧紧固定螺母就能完成定位，能减少现场安装的加工工作量。

　　设计过程中首先考虑的是安装边界的适配性，基座的方形安装边尺寸匹配常规16mm规格的面板开孔，安装固定耳的开孔位置预留了足够的螺丝避让空间，不管是用M3自攻螺丝固定在塑料面板上，还是用螺母锁紧在金属面板上，都不会出现螺丝与内部结构干涉的问题。拨杆的操作摆角控制在30度范围内，不会因为摆角过大导致相邻安装的其他元件被拨杆触碰，在密集排布的电气面板上，这个摆角尺寸能保证相邻元件之间的最小间距只需要留10mm即可，能有效节省面板安装空间。

　　内部结构的设计上，拨杆与基座之间的转动配合面预留了0.1mm的间隙，配合耐磨衬套结构，长期反复操作也不会出现基座磨损导致的拨杆晃动问题。基座后侧的接线端采用插片式接线结构，相比螺丝压接的结构，插片接线能配合标准接插件实现快速接线，批量装配时能大幅减少接线工时，同时插片的厚度做了0.8mm的加厚处理，大电流通过时不会出现插片发热变形的问题。

　　从实际使用的工况适配来看，这款开关的壳体采用阻燃工程塑料材质，能满足低压电气设备的阻燃要求，即使回路出现短时过载发热，壳体也不会出现熔融滴落的问题。拨杆的操作力设置在15N左右，既不会因为操作力太轻导致设备震动时出现误触发，也不会因为操作力太重导致操作人员切换档位时费力，在有持续震动的设备上使用时，内部的定位钢珠配合弹簧结构能牢牢锁住档位，不会因为震动出现档位自行偏移的问题。

　　建模过程中对各个配合面的公差做了合理分配，转动配合面采用H7/g6的间隙配合，安装定位面采用H8/h7的过渡配合，既保证零件加工时的工艺性，不会因为公差要求太高增加加工成本，也能保证装配后各个活动部件动作顺畅，没有卡滞感。壳体的分型面设置在基座与上盖的结合位置，结合面做了止口结构，既能提升装配时的定位精度，也能阻挡日常使用中的灰尘从结合面进入开关内部，避免触点积灰导致接触电阻增大的问题。

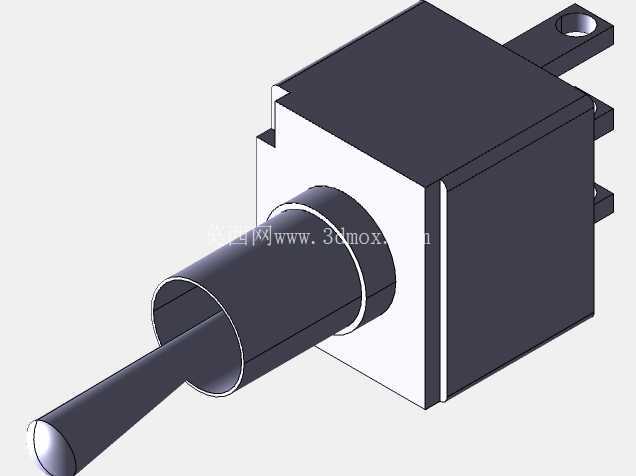

　　另外在安装结构的设计上，基座后侧的固定挂耳做了加厚处理，挂耳的根部做了圆角过渡，避免安装时螺丝拧得过紧导致挂耳断裂，挂耳的开孔做了沉台设计，螺丝头能完全沉入沉台内，不会突出于基座表面，在设备内部布线时不会刮伤导线绝缘层。拨杆的金属部分采用不锈钢材质，长期在潮湿环境下使用也不会出现锈蚀卡滞的问题，适合在普通工业环境、普通民用设备的电气控制回路中使用。
