H型钢扭转工况有限元静力分析模型

　　在重型厂房承重骨架、大跨度桥梁横向支撑、起重设备主梁结构等场景中，H型钢是应用占比极高的承重构件，这类构件除了承受常规竖向弯曲载荷外，很多工况下会承受偏心载荷带来的扭转作用，比如厂房内悬挂的偏置起重葫芦、桥梁上偏离形心的车载载荷、设备平台上偏置安装的重型设备，都会在H型钢构件内产生扭转切应力与附加正应力，这类应力如果在设计阶段没有准确核算，很容易造成构件局部失稳、连接节点开裂甚至整体结构垮塌。本次构建的分析模型，就是针对H型钢受扭工况的静力特性做仿真还原，给结构设计阶段的强度校核提供可参考的仿真依据。

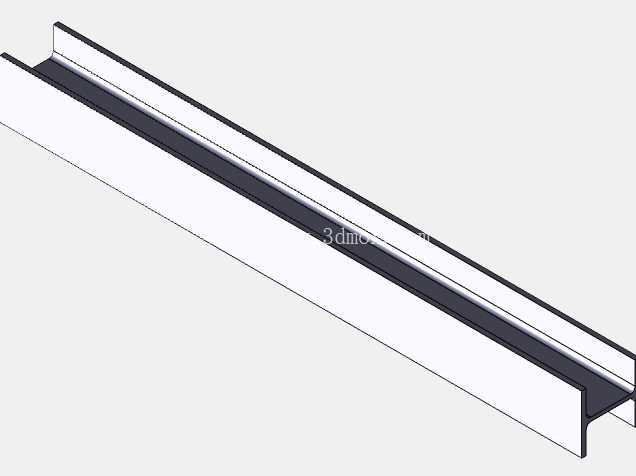

　　从模型的构建逻辑来看，首先是基于标准热轧H型钢的截面参数建立实体几何模型，建模过程中特意保留了型钢翼缘与腹板交接处的圆角特征，没有做过度的几何简化——很多新手做结构仿真时习惯把这类圆角直接处理成直角，虽然能减少网格数量加快计算速度，但会造成应力集中位置的计算结果偏差超过20%，尤其是扭转工况下，翼缘与腹板的连接位置正是切应力传递的核心区域，几何特征的还原度直接决定了仿真结果的可信度。网格划分阶段，对应力梯度较大的翼缘边缘、腹板中部区域做了网格局部加密，网格单元采用二阶实体单元，避免线性单元在剪切变形计算中出现的剪切自锁问题，保证扭转角、切应力分布的计算精度。

　　边界条件的设置完全贴合工程实际安装场景：模型一端设置为完全固定约束，模拟H型钢与承重立柱焊接连接的刚接状态，约束位置覆盖整个端部截面，避免出现局部应力奇异；另一端施加绕构件轴向的扭矩载荷，载荷通过耦合约束均匀施加在端截面的所有节点上，模拟实际工况中偏心载荷产生的扭转作用，没有采用单点加载的方式，避免端部出现不符合实际的局部应力集中。材料参数赋值采用工程常用的Q235结构钢参数，包含弹性模量、泊松比、密度等基础参数，满足线弹性静力分析的计算需求。

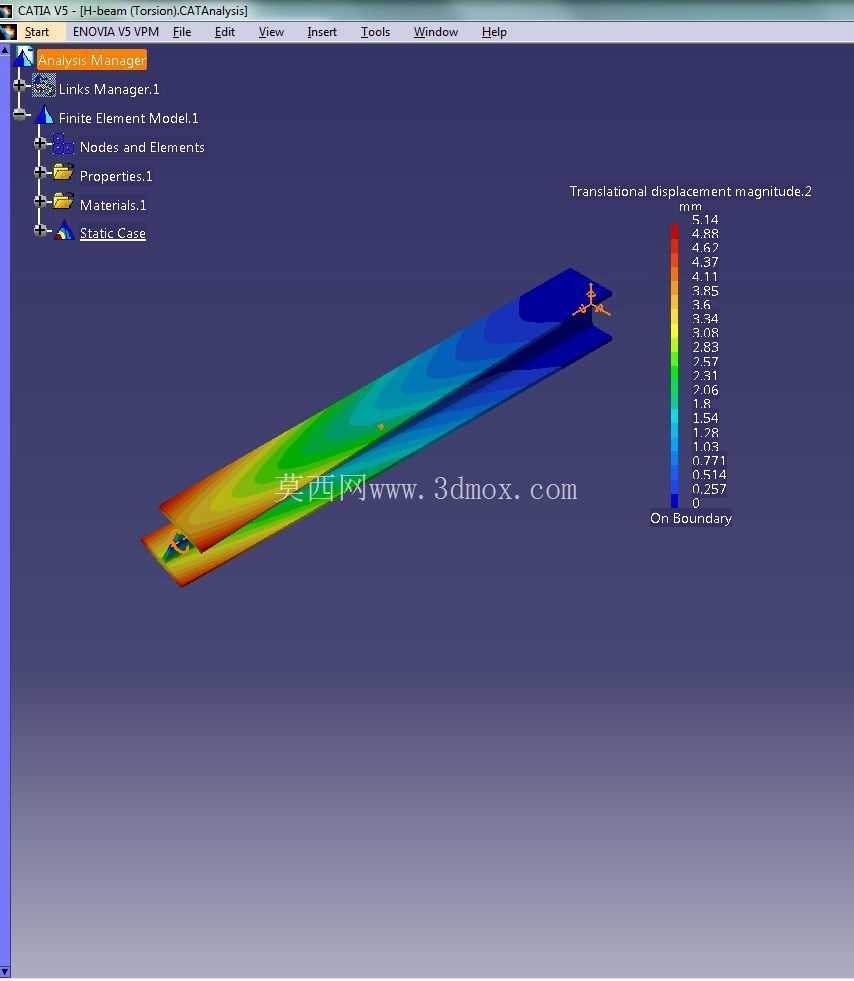

　　从仿真输出的结果来看，模型可以直观呈现H型钢受扭时的位移分布规律：构件自由端的扭转位移量最大，沿着轴向向固定端逐步递减，位移云图的色彩梯度可以清晰看到不同位置的平动位移量级，方便设计人员快速判断构件的刚度是否满足设计规范要求。应力分布层面，可以清晰观测到最大切应力出现在腹板中部区域，翼缘的应力从与腹板连接位置向边缘逐步递减，这类结果和材料力学中开口薄壁构件扭转的理论计算趋势一致，同时又能捕捉到理论计算无法体现的局部应力集中细节，比如翼缘端部的应力分布、固定端位置的应力突变情况，这些数据都是结构设计中校核构件强度、优化截面尺寸的核心参考。

　　在实际工程应用中，这类分析模型可以直接嵌入到结构设计的校核流程中：设计人员完成初步的构件选型后，可以通过调整模型的截面参数、载荷大小、约束位置，快速核算不同规格H型钢在特定扭转工况下的应力与变形量，不用每次都从零开始搭建仿真模型，大幅提升设计效率。同时模型的计算结果可以和理论计算值做交叉验证，避免纯理论计算中因为假设条件过多带来的结果偏差，尤其是针对非均匀扭转、约束扭转这类理论计算复杂度较高的工况，有限元模型的计算结果更贴近实际受力状态。

　　从安装边界的适配性来看，模型的约束设置可以根据实际安装方式灵活调整，比如如果构件是通过螺栓铰接在支撑结构上，可以把端部的固定约束调整为铰接约束，释放转动自由度；如果载荷是作用在构件的中间某一位置，也可以调整载荷的施加位置，模拟不同位置受扭的工况，适配不同工程场景的分析需求。模型的几何尺寸完全遵循标准H型钢的规格参数，设计人员可以根据实际项目选用的型钢型号，直接修改截面的高度、翼缘宽度、腹板厚度、翼缘厚度等参数，快速生成对应规格的分析模型，不需要重新进行几何建模与网格划分的繁琐操作。

　　很多现场出现的H型钢构件扭转失效问题，往往都是设计阶段只核算了弯曲强度，忽略了扭转带来的附加应力，尤其是在存在偏心载荷的工况下，扭转产生的切应力和弯曲产生的正应力叠加后，很容易超出材料的许用应力范围，造成构件变形过大甚至断裂。这类有限元分析模型的核心价值，就是在设计阶段把这类隐蔽的受力风险暴露出来，通过量化的应力与变形数据，指导设计人员调整构件规格、优化载荷布置位置、增加必要的抗扭支撑，从源头提升结构的安全冗余度，避免后期现场出现结构安全问题。
