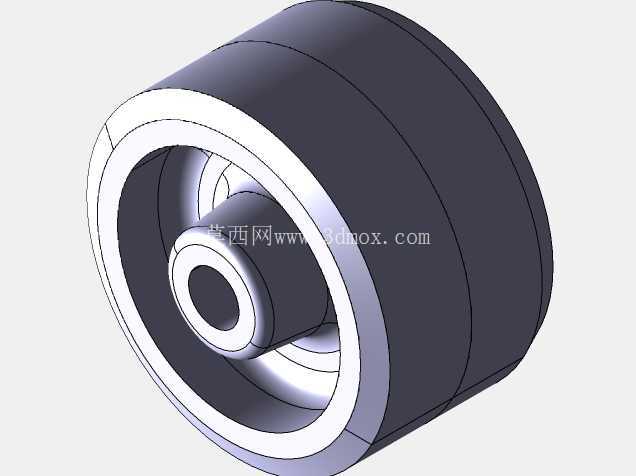

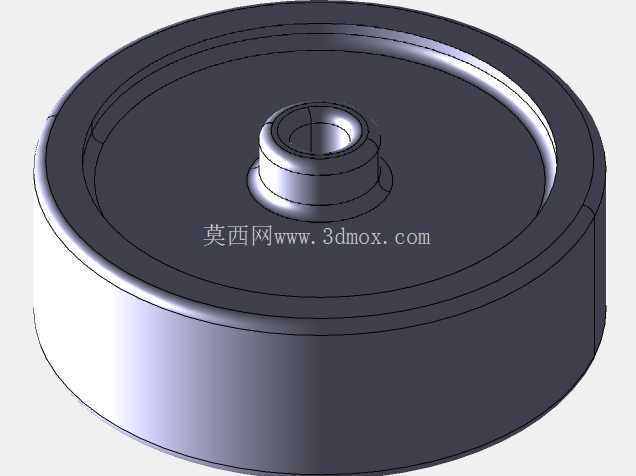

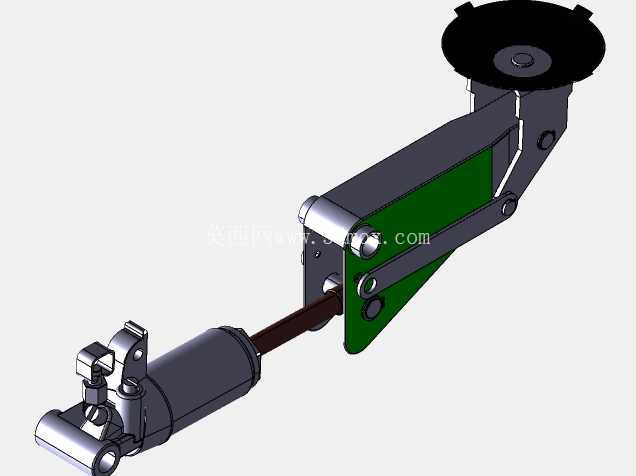

车载剪式鳄鱼液压顶升支撑装置

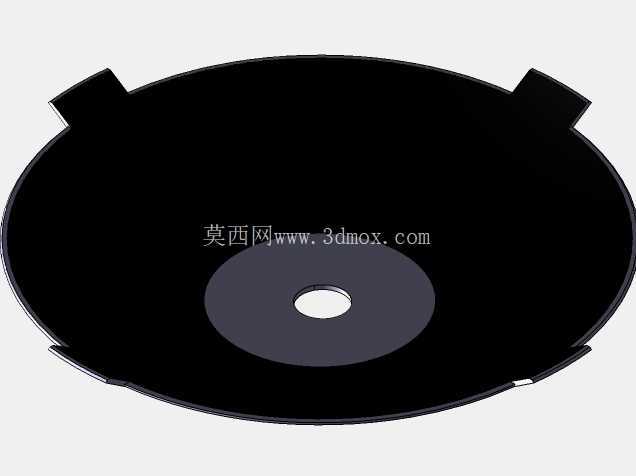

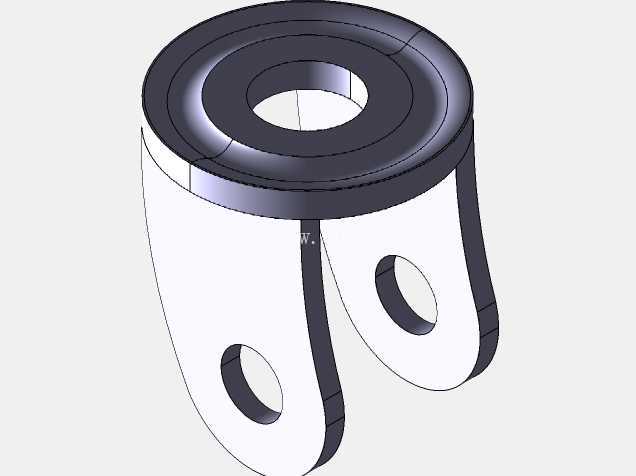

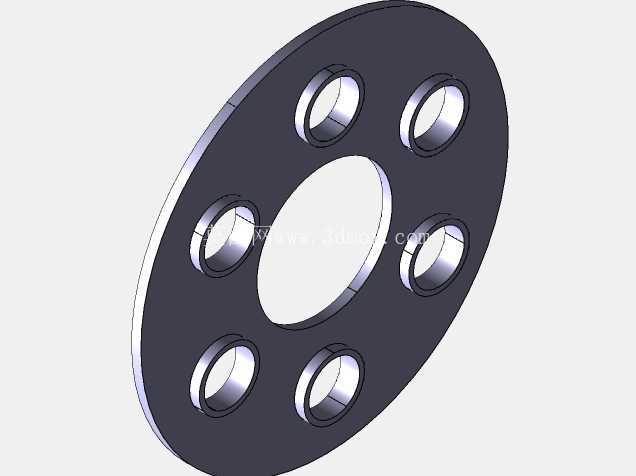

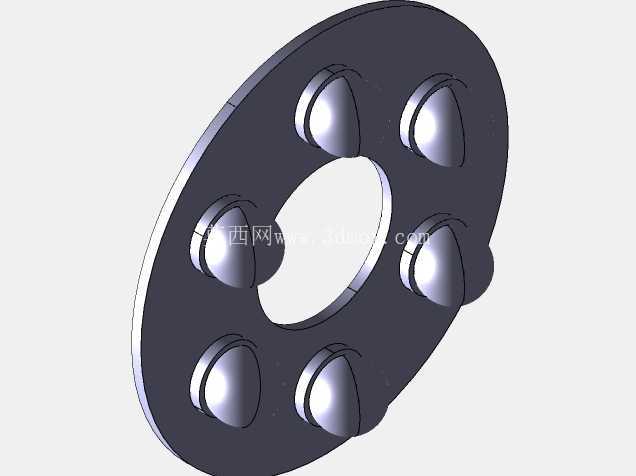

　　日常汽修场景里，更换备胎、检查底盘悬挂紧固件、检视制动管路渗漏点时，这类剪式结构的液压顶升装置是随车工具清单里的高频选项，和传统螺纹旋拧的机械式剪式千斤顶相比，液压驱动的结构能大幅降低操作人员的施力强度，不需要反复扳动摇臂十几圈才能把车辆顶到目标高度，单臂压动液压手柄的行程就能实现平稳顶升，在户外无电源的应急场景下实用性极强。从结构设计逻辑来看，整体采用上下两层冲压钢板剪臂作为承载主体，上下两端的支撑面都做了翻边加强处理，底部支撑座的平面度公差控制在0.2mm以内，避免在硬质铺装路面、压实土路等不同地面工况下出现支撑滑移的问题；顶部的支撑头做了圆弧过渡的凹槽结构，刚好能卡入车辆底盘指定的顶升支撑凸台，不会顶坏底盘的钣金护板或者油底壳等薄弱部件。

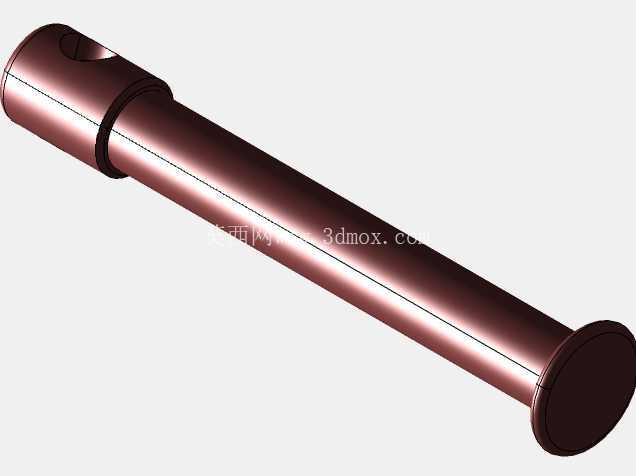

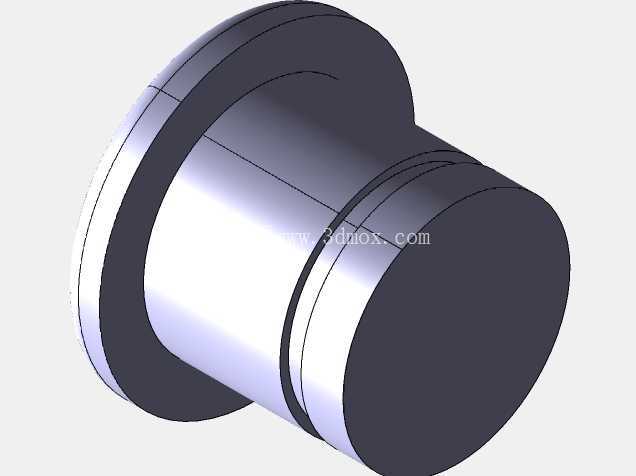

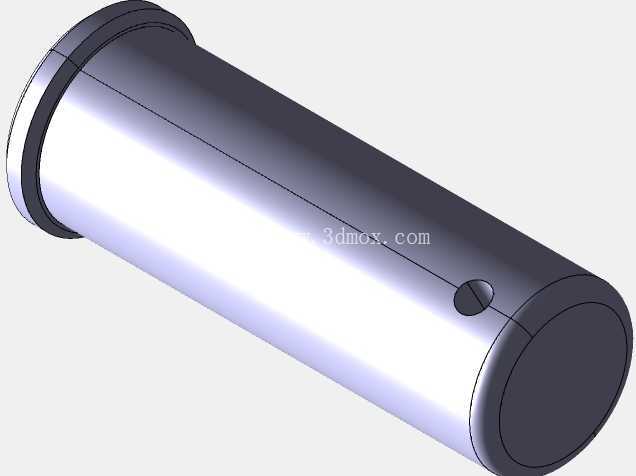

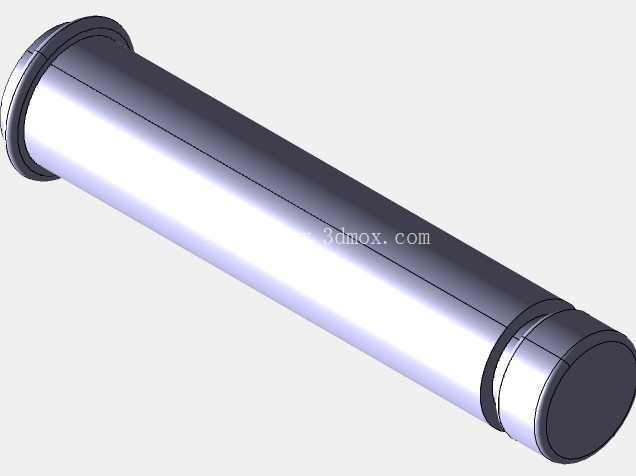

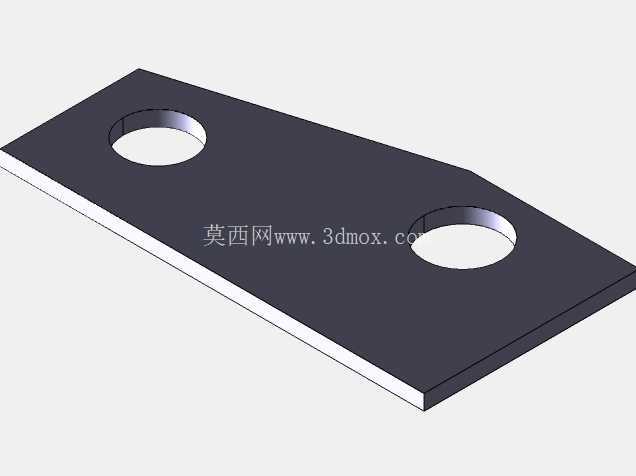

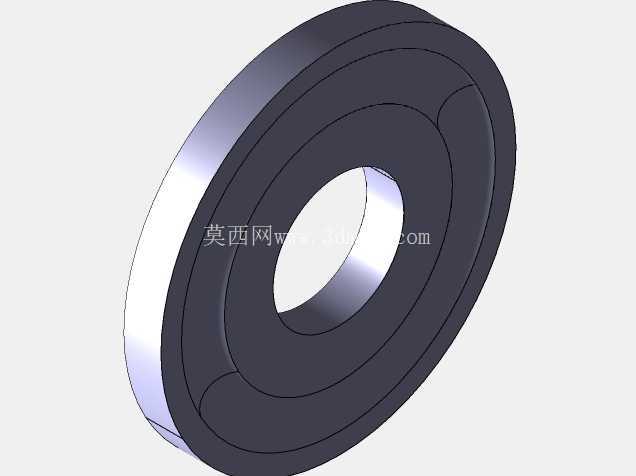

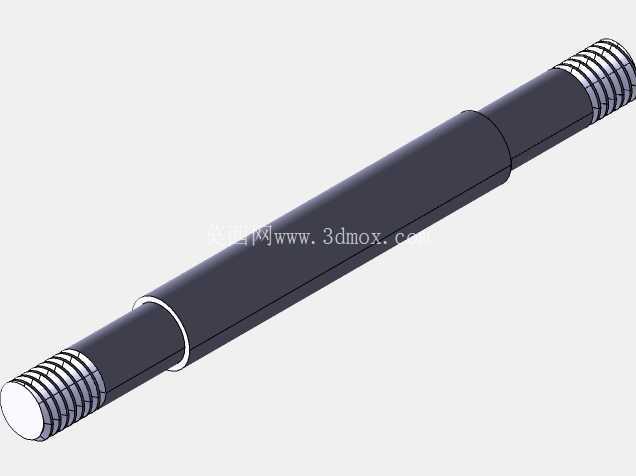

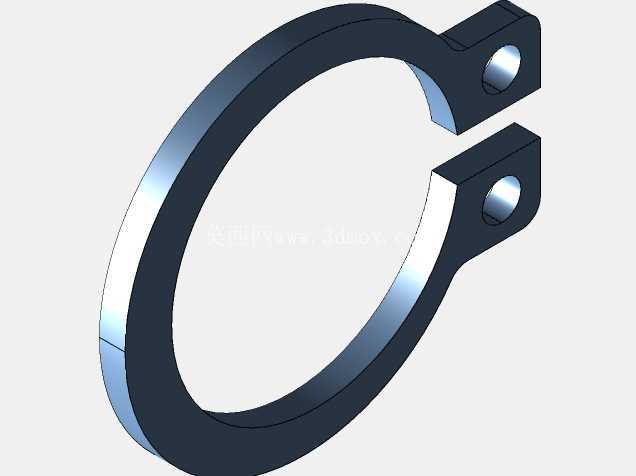

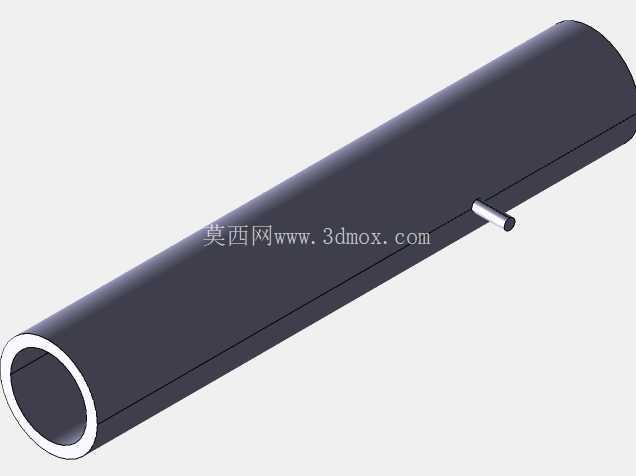

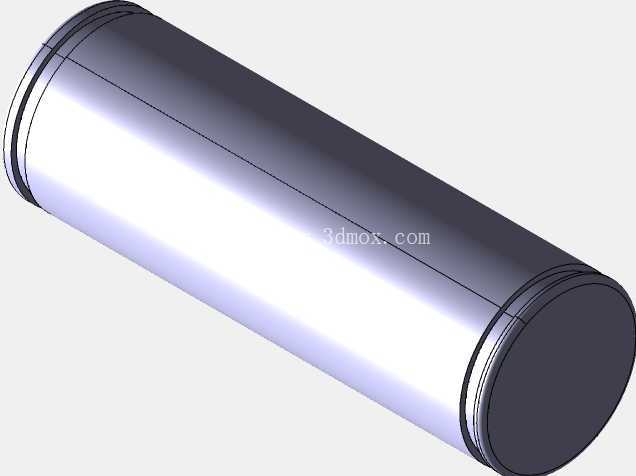

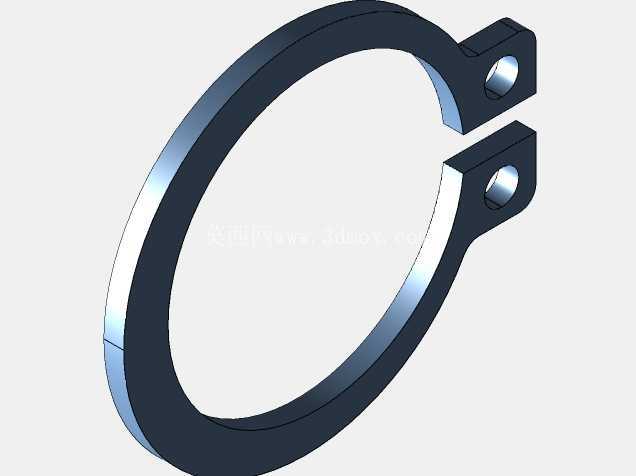

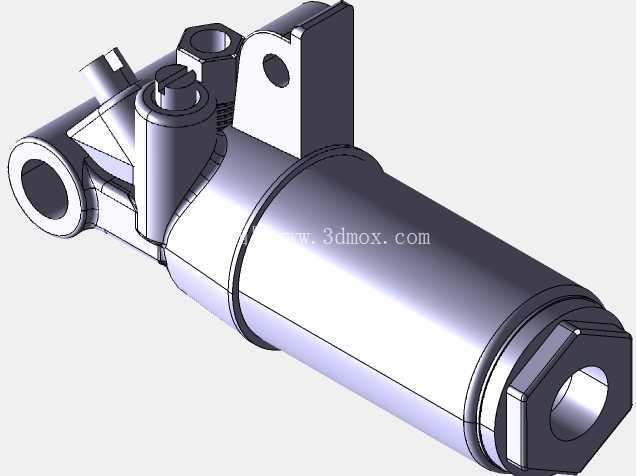

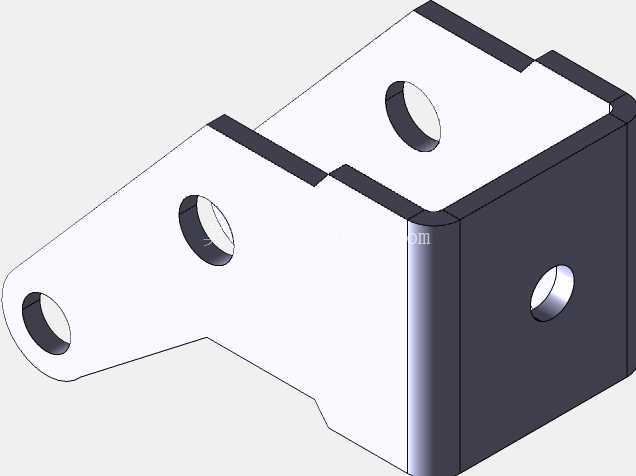

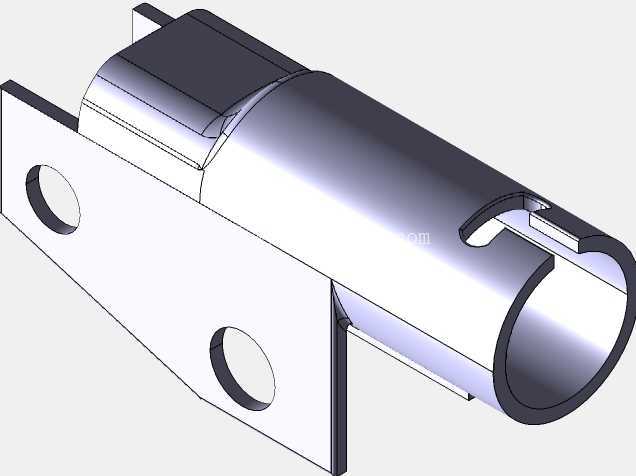

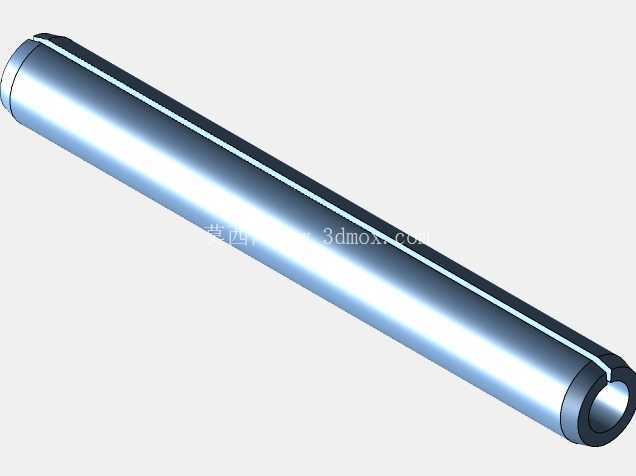

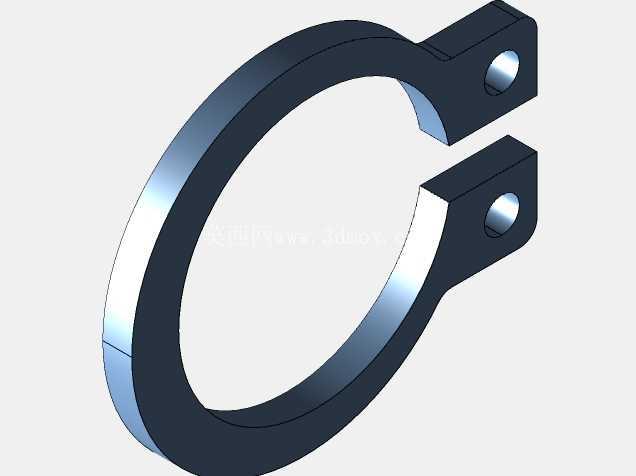

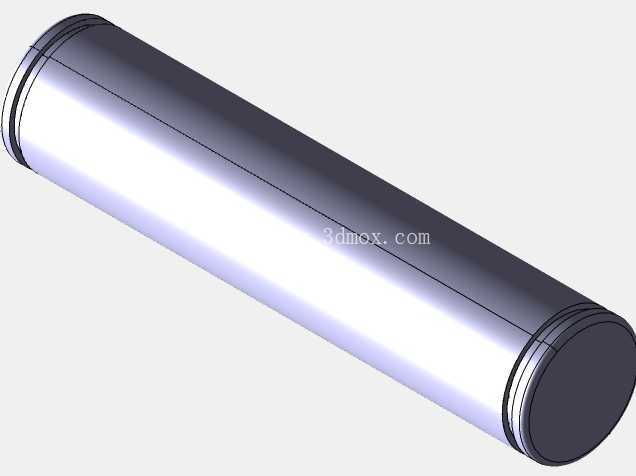

　　剪臂之间的铰接销轴采用带自润滑衬套的配合结构，销轴和衬套的间隙控制在0.05-0.1mm之间，既保证铰接转动的灵活性，又不会因为间隙过大出现顶升过程中的侧向晃动，所有铰接位置都设计了防尘挡圈，能阻挡户外场景下的泥沙、灰尘进入铰接摩擦面，延长装置的使用寿命。液压驱动单元集成在剪臂的一侧，没有采用外置的独立油缸结构，而是把油缸缸体和其中一侧剪臂做了一体化设计，油缸的伸出端铰接在对侧剪臂的连接耳座上，这种集成化设计能大幅缩小装置收拢后的整体体积，收拢状态下整体厚度不超过60mm，可以直接放入乘用车后备箱的工具槽内，不会占用过多的储物空间。从安装边界和尺寸适配性来看，该装置收拢后的总长度控制在380mm左右，完全展开后的最大顶升高度可以达到350mm，最低起始顶升高度仅为120mm，能够适配市面上绝大多数家用轿车、城市SUV的底盘离地间隙，不需要额外加装垫高块就能完成顶升作业；整体额定承载载荷设计为1.5吨，完全覆盖家用乘用车的单轮载荷需求，顶升过程中液压系统自带单向阀锁止结构，不会因为油路泄压出现突然回落的安全隐患，卸压阀设计在油缸端部的侧面，采用旋钮式调节结构，只需要缓慢转动旋钮就能控制回落速度，避免车辆快速下落造成的部件冲击。

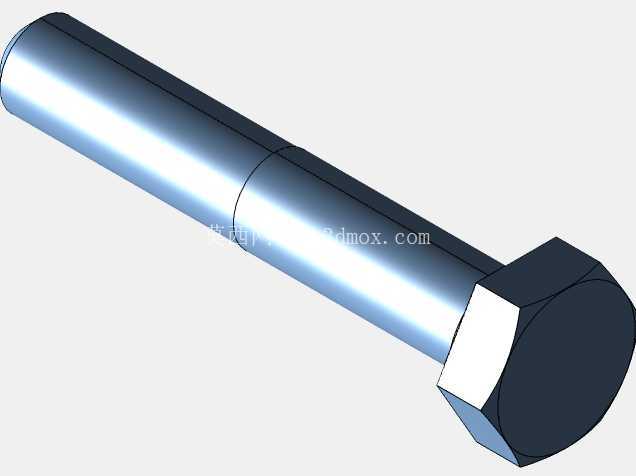

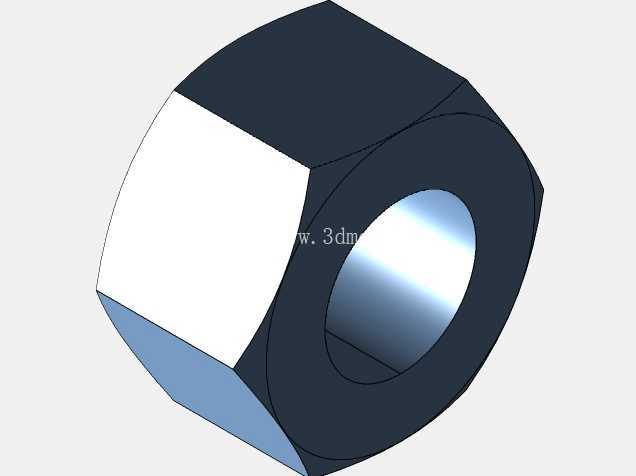

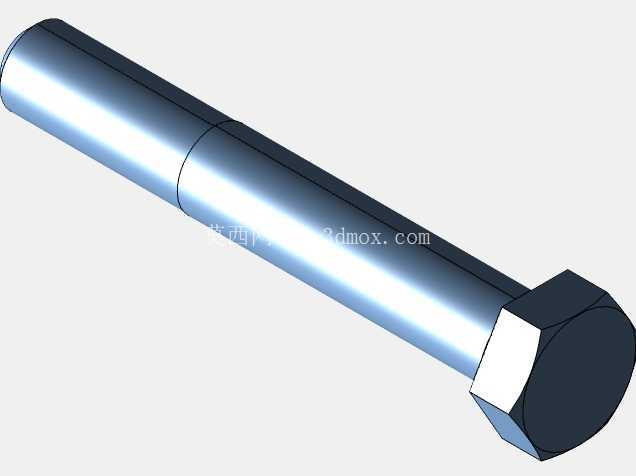

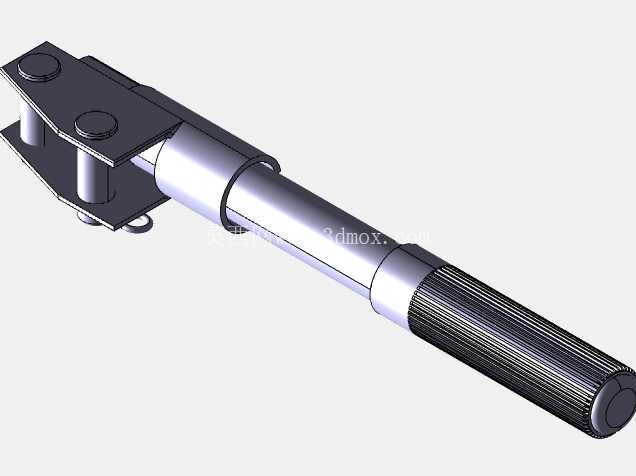

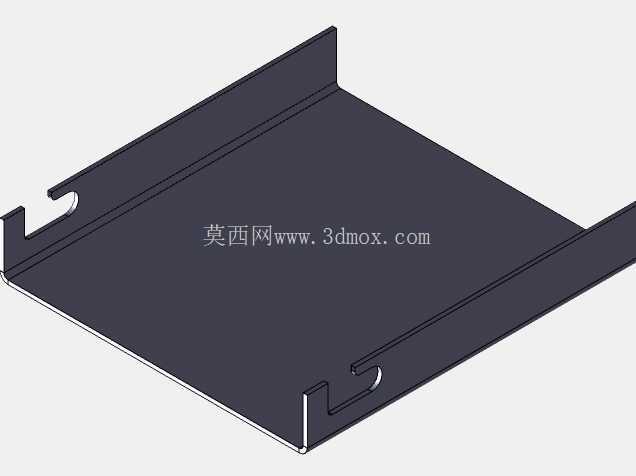

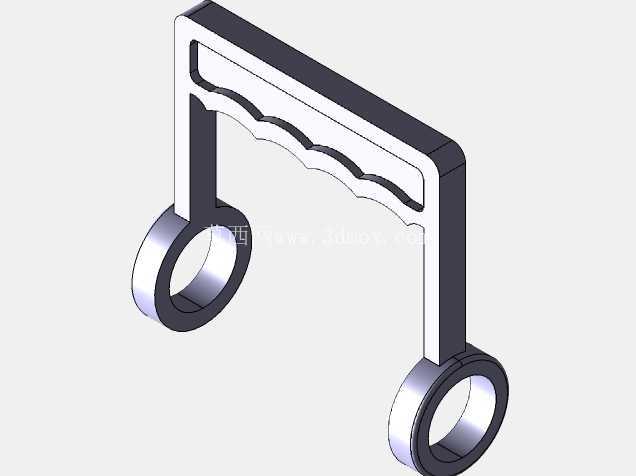

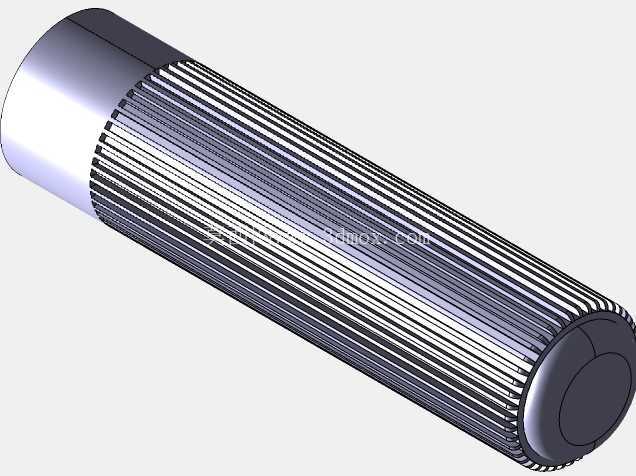

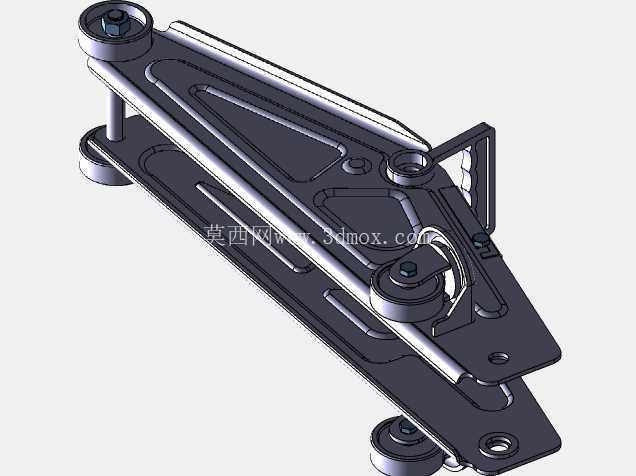

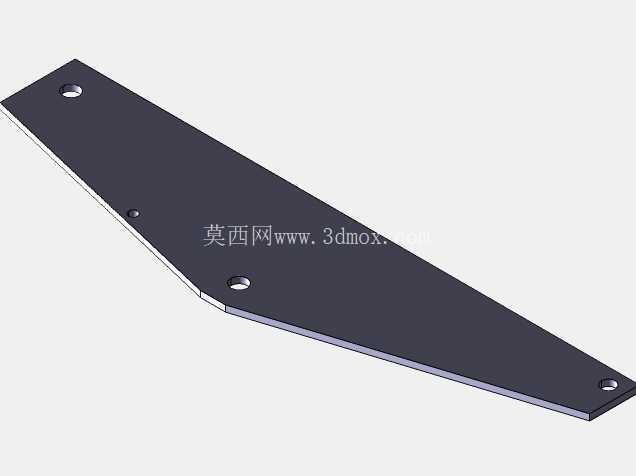

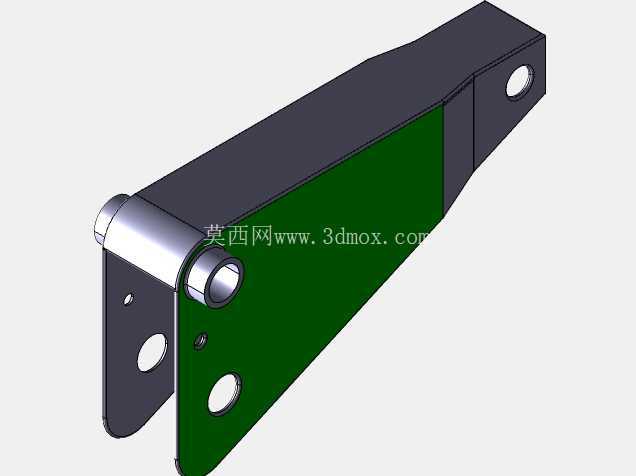

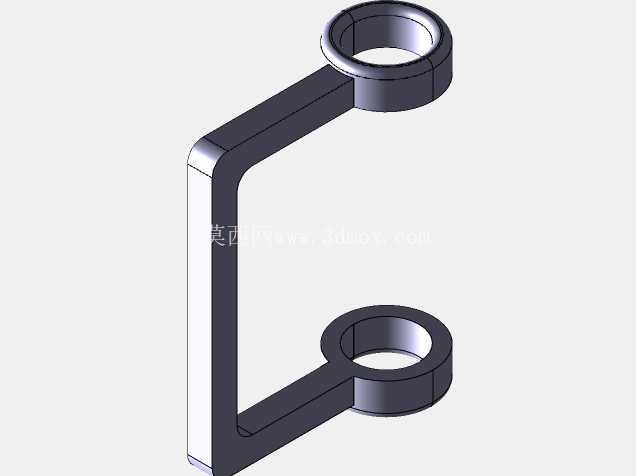

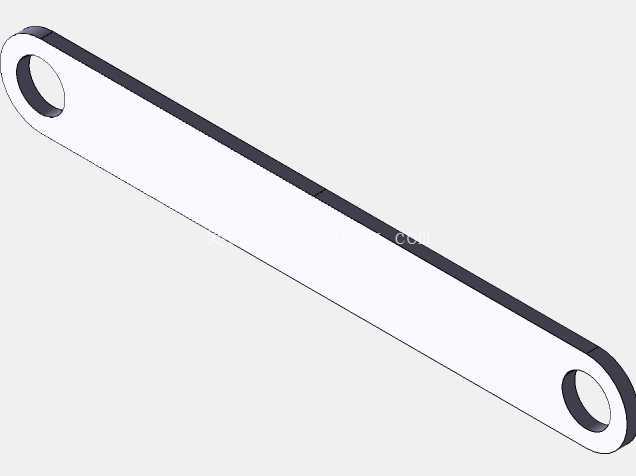

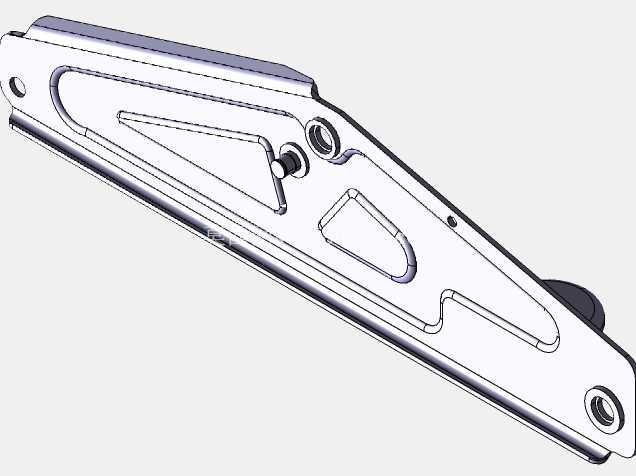

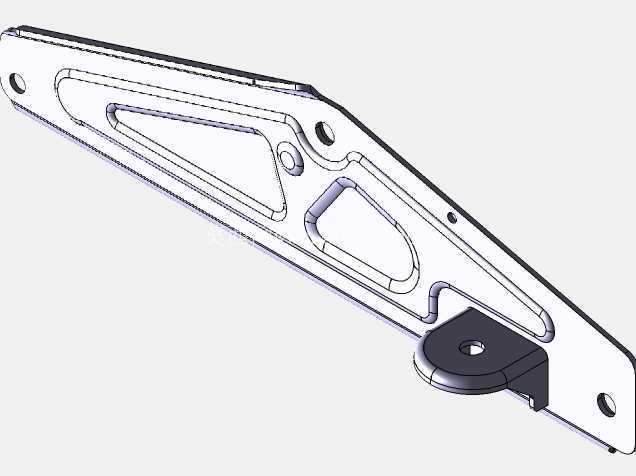

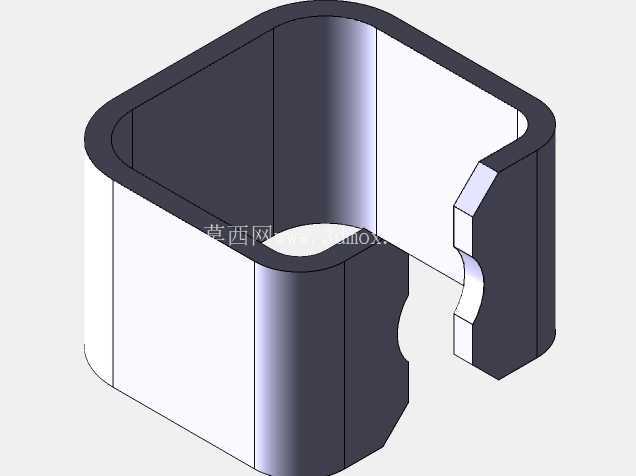

　　在结构强度校核层面，剪臂的主体钢板采用3mm厚的高强度冷轧钢板冲压成型，臂身的加强筋采用一体冲压的三角筋结构，不需要额外焊接加强件，既减轻了整体自重，又能保证承载时的结构刚度，在满载荷工况下，剪臂的最大变形量不超过1.2mm，不会出现塑性变形的问题。装置的侧边还设计了可折叠的手摇压杆收纳槽，压杆收拢后可以卡扣在剪臂侧面，不会在车辆行驶过程中出现晃动异响，压杆的端部做了防滑滚花处理，操作时不容易脱手。和传统立式液压千斤顶相比，这种剪式鳄鱼结构的顶升装置支撑面更大，重心更低，在倾斜度不超过5度的非完全平整路面上也能保持稳定支撑，不会出现侧翻的风险，尤其适合户外路边应急换胎的场景，不需要额外寻找平整的垫块垫在底座下方。

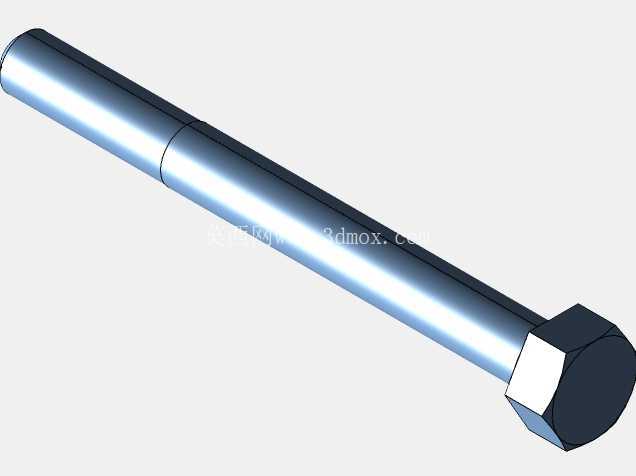

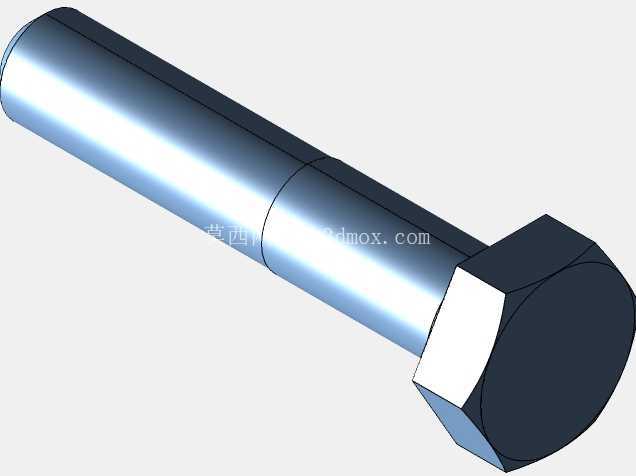

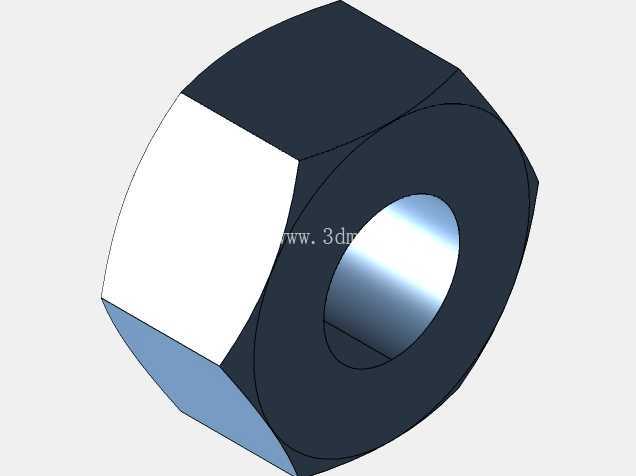

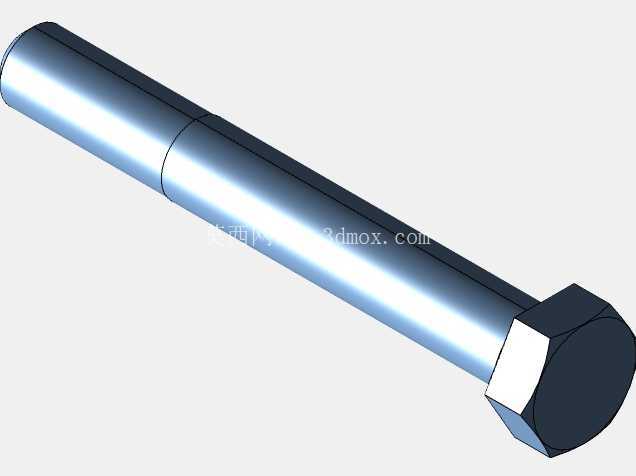

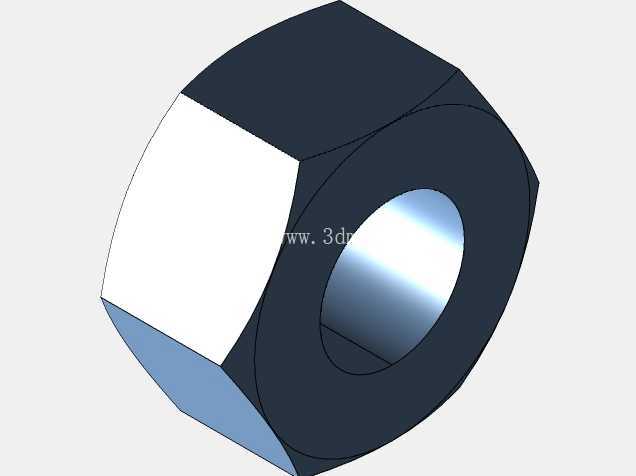

　　在实际使用过程中，操作人员只需要先把装置收拢放到车辆底盘顶升点的正下方，展开压杆反复压动就能快速把车辆顶起，作业完成后缓慢拧开卸压旋钮就能让车辆平稳回落，整个操作流程不需要太大的施力，即便是力量较小的驾乘人员也能独立完成操作，不会出现机械式千斤顶摇臂回弹伤人的问题。从三维建模的角度来看，该装置的所有钣金件都采用参数化建模方式，剪臂的铰接点位置经过运动仿真校核，在整个顶升行程内不会出现运动干涉，油缸的行程和剪臂的开合角度做了匹配优化，不会出现油缸伸出行程不足或者过顶的问题，所有的紧固件都采用标准件库内的通用型号，后期维护更换配件十分方便。
