手动螺旋顶升支撑装置结构设计

项目分类:千斤顶 发布时间:2024-11-24 ID:807079
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计
  • 手动螺旋顶升支撑装置结构设计

  在车间设备检修、重型构件临时调平、小型车辆换胎这类需要垂直方向小行程承重顶升的场景里,手动螺旋顶升装置是一线作业人员最常选用的工装之一,不同于液压类顶升设备存在的密封件老化泄漏、长期静置保压沉降的问题,纯机械螺旋传动的结构可以在无外接动力的环境下完成作业,且到位后依靠螺纹副的自锁特性实现长时间稳定支撑,不需要额外增加锁止机构。

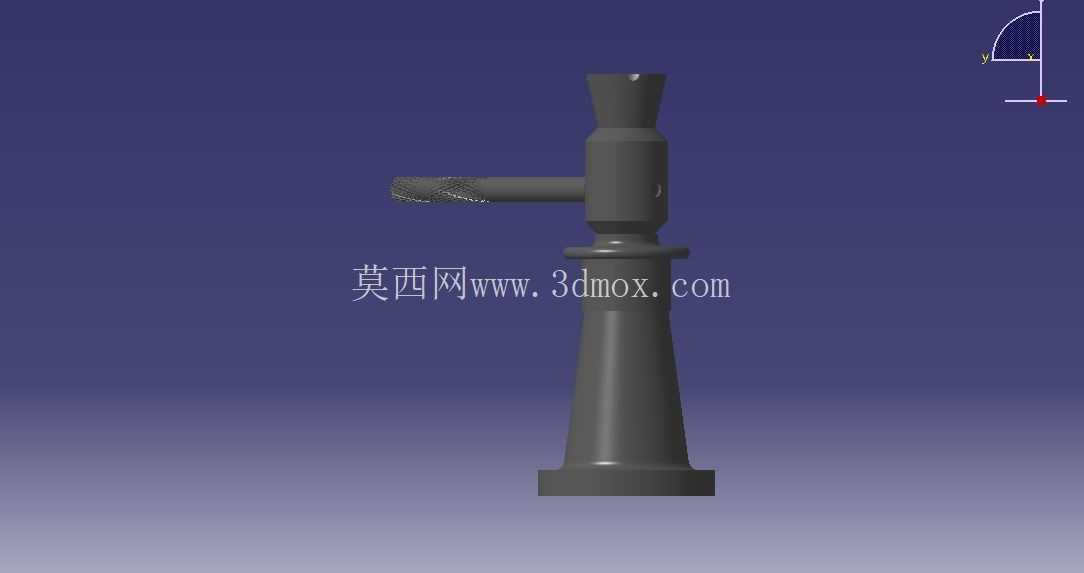

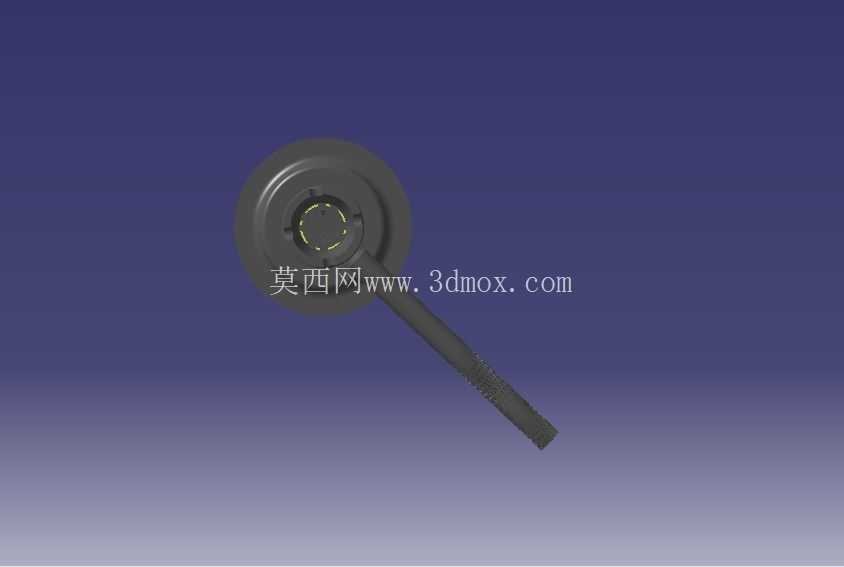

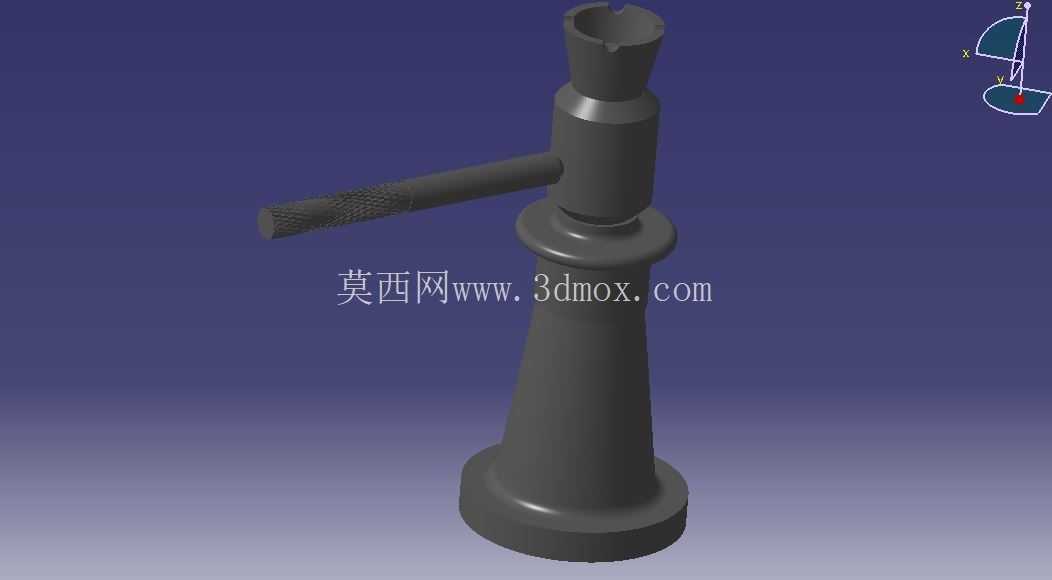

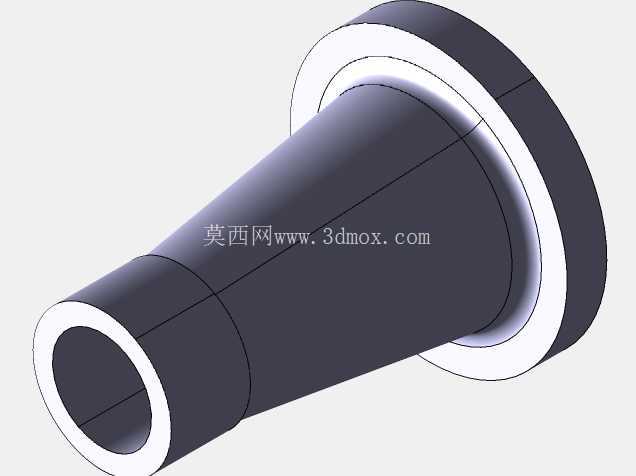

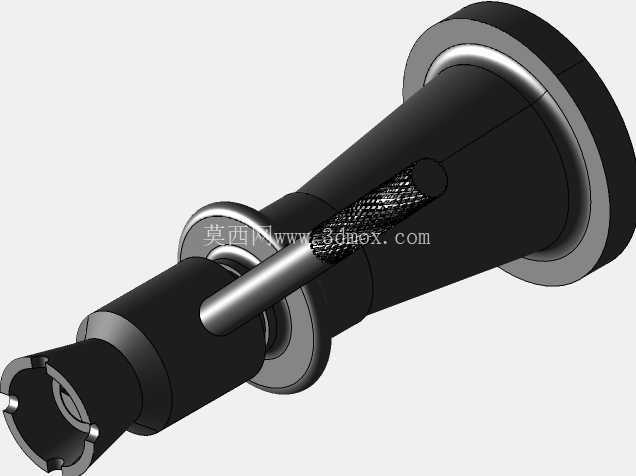

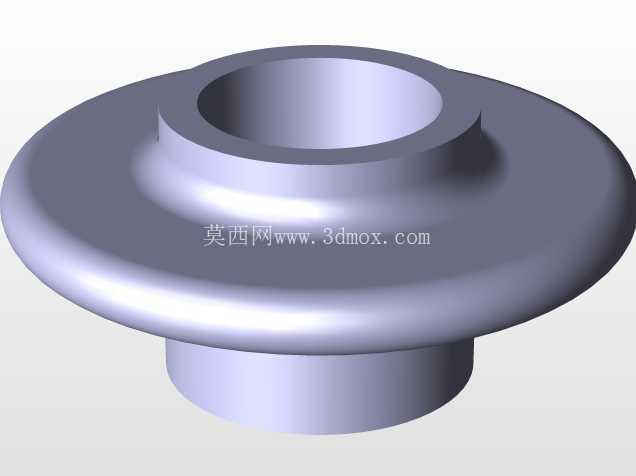

  从结构设计逻辑来看,这套装置采用梯形螺纹作为核心传动副,梯形螺纹的牙型角为30度,牙根强度高,对中性好,传动效率适中,完全匹配手动输入低转速、大轴向力的工况,同时满足螺旋副自锁要求,即螺纹升角小于接触面当量摩擦角,确保在承重状态下不会出现自行回落的风险,这也是螺旋类顶升装置区别于其他顶升结构的核心安全特性。整体结构分为底座、螺母支座、传动丝杠、顶帽、摇柄五个核心部分,底座采用上窄下宽的锥形铸钢结构,底部支撑面直径大于上部筒体直径,扩大支撑接触面积,降低单位面积对地压强,避免在软质地面作业时出现下陷倾斜,底座与带内螺纹的支座采用过盈配合加骑缝销固定,保证螺母部分在承受大轴向载荷时不会与底座发生相对转动。

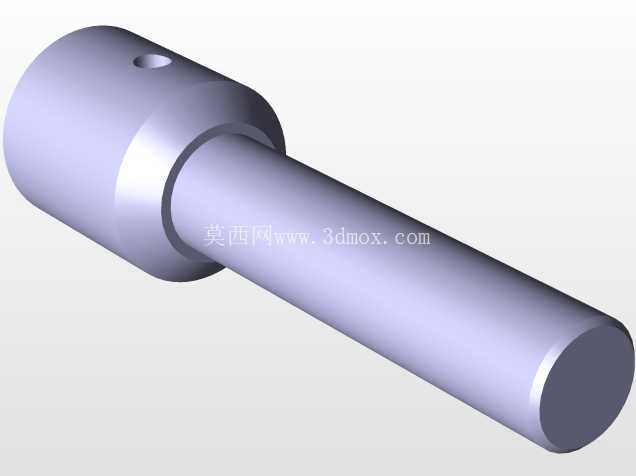

  传动丝杠与螺母配合段的长度经过匹配计算,当丝杠升至最大行程位置时,螺纹啮合长度不低于丝杠公称直径的1.5倍,避免螺纹牙受力过大发生剪切失效;丝杠顶端的顶帽设计有开槽式防滑结构,可适配不同形状的被支撑件接触面,既可以顶住车辆底盘的凸起加强筋,也可以卡入钢结构构件的边缘,防止顶升过程中接触面滑移;摇柄部分采用滚花防滑设计,手柄长度经过力臂核算,保证额定承重范围内,单人施加不超过150N的手动力即可完成顶升操作,摇柄与丝杠顶端采用四方孔配合,传递扭矩的同时可以快速拆装,在空间受限的作业场景下可以小角度往复扳动摇柄完成操作,不需要整周转动。

  从安装边界与尺寸适配角度来说,这类手动螺旋顶升装置的最低闭合高度控制在200mm左右,最大顶升行程通常在120mm到150mm区间,额定承重覆盖5吨以内的中等载荷场景,整体外轮廓最大直径不超过120mm,可以放入车辆底盘、设备底座下方的狭小间隙内完成作业,不需要额外的作业空间预留。在实际使用场景中,除了常规的顶升重物作业,这类装置更多被用作重型设备安装时的可调支撑脚,比如大型机床就位时的水平度调整、钢结构厂房临时搭建时的构件高度微调,此时不需要将重物顶起,仅依靠螺旋副的微调特性实现毫米级的高度调整,调整到位后可以长期保持支撑状态,不受环境温度、油污、粉尘的影响,相比液压支撑的维护成本更低,可靠性更高。

  建模过程中需要重点关注几个配合公差:丝杠与螺母的螺纹配合采用H7/g6的间隙配合,保证手动转动顺畅无卡滞,同时避免间隙过大导致顶升时出现晃动;顶帽与丝杠顶端的转动配合采用间隙配合,保证顶升过程中顶帽可以随被支撑件的接触面自适应微调角度,不会因为偏载导致丝杠承受额外的弯曲应力;摇柄与丝杠的四方连接采用H8/h7的过渡配合,既保证扭矩传递可靠,又能方便拆装。另外在结构强度校核环节,需要重点验算螺纹牙的剪切强度与弯曲强度、丝杠的压杆稳定性、底座支撑面的抗压强度,确保在额定载荷下所有部件的安全系数不低于3倍,满足工装类设备的安全设计要求。不同于剪式千斤顶的连杆结构,这种整体筒体式的螺旋顶升装置抗侧向力能力更强,在被支撑件存在小幅水平位移时不容易出现结构失稳,适合在有小幅振动的作业场景下使用,比如设备检修时的临时支撑,车间内行车作业带来的地面振动不会导致支撑失效。
