剪式车载汽车举升支撑结构设计

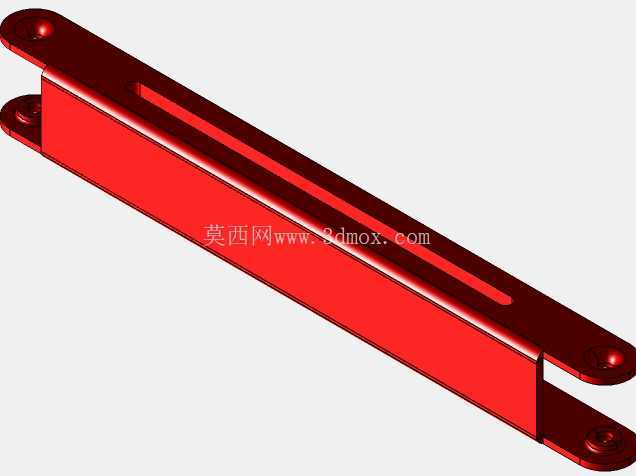

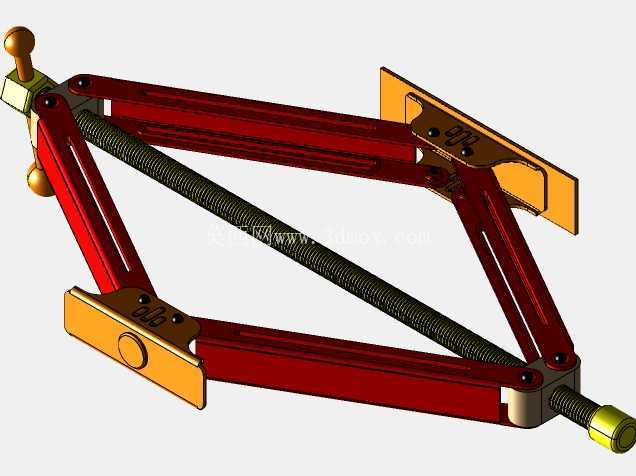

　　从结构布局来看，整套装置采用对称剪臂铰接布局，上下两端分别设置支撑托板与底座承力板，中间贯穿传动丝杆，丝杆一端设置操作端连接结构，可配套摇杆或者电动扳手驱动，转动丝杆时，两组剪臂的铰接点间距会随丝杆的进给发生变化，进而带动上下承力面的垂直距离改变，实现顶升与回落动作。设计过程中，剪臂的截面选型是核心环节，考虑到车载使用的重量限制，剪臂采用冲压成型的槽型截面，在保证抗弯截面模量的前提下尽可能降低自重，铰接点处采用翻边铆接配合耐磨衬套的结构，既避免铰接位置出现应力集中导致的臂体变形，也能减少反复伸缩过程中的铰接磨损，延长整套结构的使用寿命。日常汽修场景里，换胎、底盘检修这类作业对便携顶升设备的依赖度极高，这款剪式结构的举升装置，就是针对乘用车车载应急、小型维修工位的轻量化顶升需求设计的，和常见的液压顶升设备不同，它完全依靠螺纹副的机械传动实现力的放大与行程伸缩，不存在液压油泄漏、密封件老化失效的隐患，哪怕在车辆后备箱长期放置、经历高低温环境交变，也不会出现出力不足、自动回落的问题，可靠性更适配车载应急的使用场景。

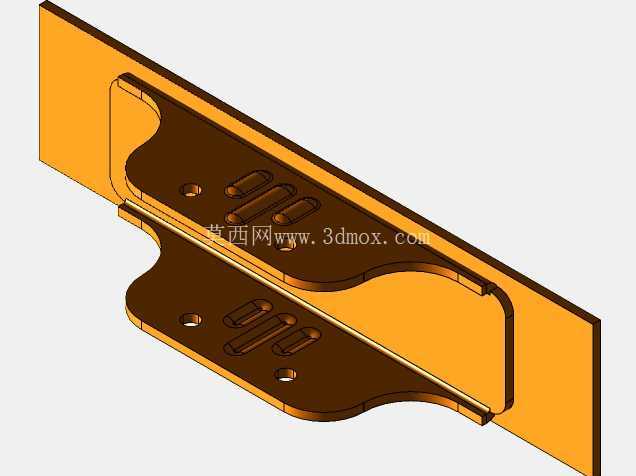

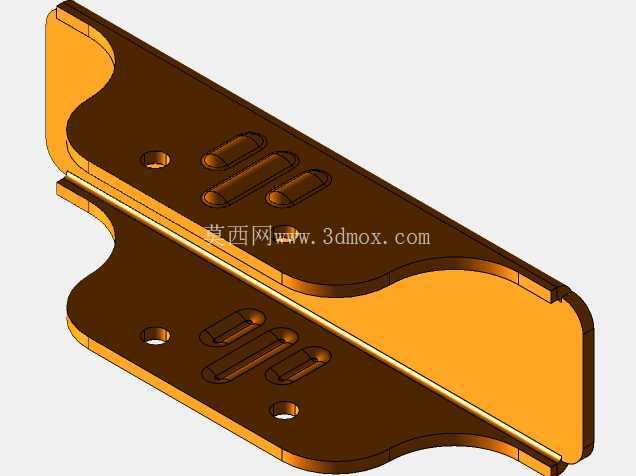

　　上下承力板的尺寸设计充分考虑了接触边界，上端托板设置了防滑齿面与定位凸边，和车辆底盘的顶升支点接触时，不会出现侧滑偏移，托板的宽度刚好覆盖乘用车底盘指定顶升位的加强筋区域，避免顶升力直接作用在底盘薄钣金上造成车身变形；下端底座板的面积经过核算，在普通硬化路面、甚至压实的非铺装路面使用时，单位面积压强不会导致底座下陷，保证顶升过程的稳定性。传动丝杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动驱动的场景，同时螺纹副具备可靠的自锁性能，当丝杆停止转动时，哪怕承受额定载荷，整套结构也不会自动回缩，不需要额外设置锁止机构，简化了整体结构。

　　操作端的球头连接结构可以适配不同角度的摇杆输入，在车辆旁空间局促的位置操作时，摇杆不需要和丝杆保持完全同轴，就能传递扭矩，降低了狭小空间的操作难度。从安装边界来看，整套结构在完全收拢状态下的高度可以适配绝大多数乘用车底盘的最低离地间隙，不需要额外挖槽或者垫高就能直接塞入车辆顶升位置，完全伸开后的顶升行程可以满足轮胎完全离地的更换需求，甚至能支撑小型车辆完成单侧悬挂的检修作业。和车间用的大型双柱、剪式举升机不同，这款结构不需要外接动力源、不需要固定安装，整体重量控制在普通成年男性可以单手提携的范围内，除了车载应急使用，也可以作为小型汽修门店的辅助顶升工具，配合安全支架使用时，能完成底盘紧固件检查、制动系统检修等常规作业。

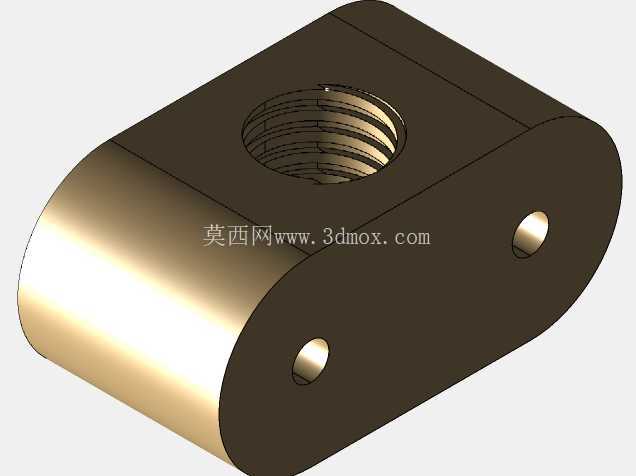

　　建模过程中，所有铰接位置的配合间隙都按照实际冲压件的公差带设置，丝杆和剪臂连接的螺母座采用嵌入式安装结构，和臂体之间通过定位销固定，避免顶升过程中螺母座受侧向力出现移位，所有承力位置的圆角过渡都经过应力校核，避免直角位置出现应力断裂的风险。整套结构没有易损的密封件、软管类部件，日常维护只需要定期在丝杆螺纹位置涂抹润滑脂，在铰接点滴注润滑油即可，维护成本极低，非常适合非专业维修人员的日常使用场景。
