家用燃气设备椭圆造型控制旋钮结构

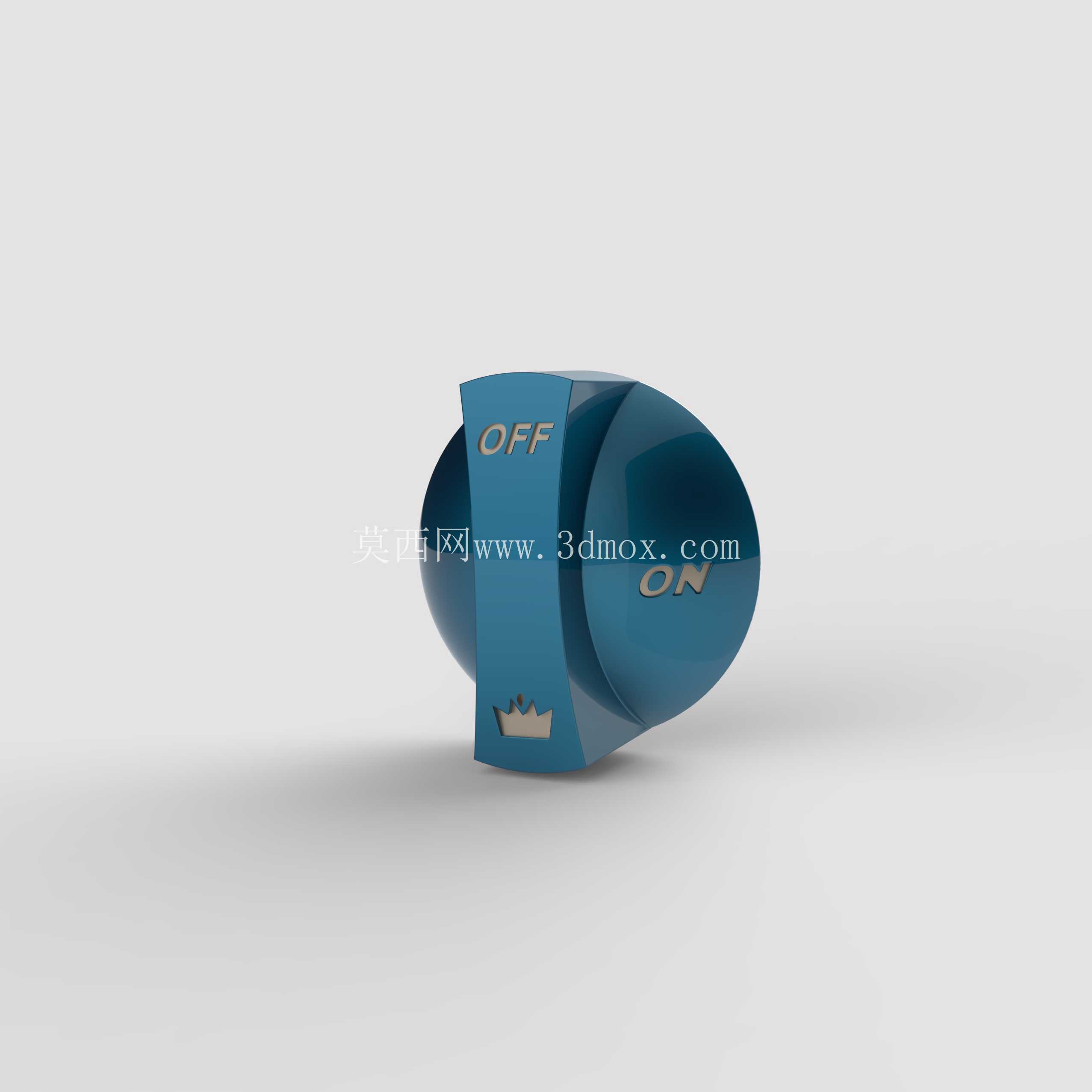

　　这款旋钮结构主要适配家用台式、嵌入式燃气灶具的前端气路控制场景，也可迁移适配小型台式燃气加热设备、户外便携燃气炉的气路通断调节工位，作为终端操作的人机交互部件，直接承担气路通断切换、火力档位调节的核心操作功能，日常使用中用户通过旋转该部件，即可实现燃气通路的启闭与流量大小调节，是燃气类加热设备上使用频率最高的操作部件之一。从功能特性来看，该旋钮采用了非对称的椭圆握持造型，区别于传统圆形旋钮的对称设计，椭圆的长轴方向可直接对应旋钮的旋转角度区间，用户无需低头观察标识，仅凭手部触感就能快速判断当前旋钮所处的档位位置，有效降低烹饪过程中误操作的概率；旋钮表面设置的凹凸标识区域做了微凸起处理，即便手部沾有油污、水渍，也能通过触感清晰分辨通断标识位置，避免湿滑状态下操作打滑。旋钮侧面的握持区域做了微弧度收边处理，贴合成年人手指指腹的自然弯曲形态，旋转施力时受力面均匀分散，不会出现传统薄边旋钮长时间操作硌手的问题；旋钮底部设置了定位卡槽结构，与阀杆的D型截面直接配合，装配后无径向旷量，旋转过程中不会出现空转、档位偏移的问题，卡槽的深度经过匹配设计，既保证装配后卡扣连接的牢固度，日常清洁需要拆卸时也能顺利拔下，不会出现卡滞过紧难以拆卸的问题。

　　从设计思路层面，该结构在建模阶段优先考虑了人机交互的实操需求，没有采用过度复杂的曲面造型，整体曲面过渡均做了大圆角处理，不存在清洁死角，日常使用中溅落的油污、汤汁可以直接用抹布擦拭干净，不会在缝隙处残留积垢；旋钮的壁厚做了均匀化处理，整体壁厚控制在2mm左右，适配常用的耐高温工程塑料注塑成型工艺，成型过程中不会出现壁厚不均导致的缩痕、翘曲问题，量产时的良率更易控制。旋钮表面的标识区域采用了凹陷式设计，后续丝印标识后不会因为长期手部摩擦出现标识磨损脱落的问题，相比直接印刷在平面上的标识耐用性提升明显。

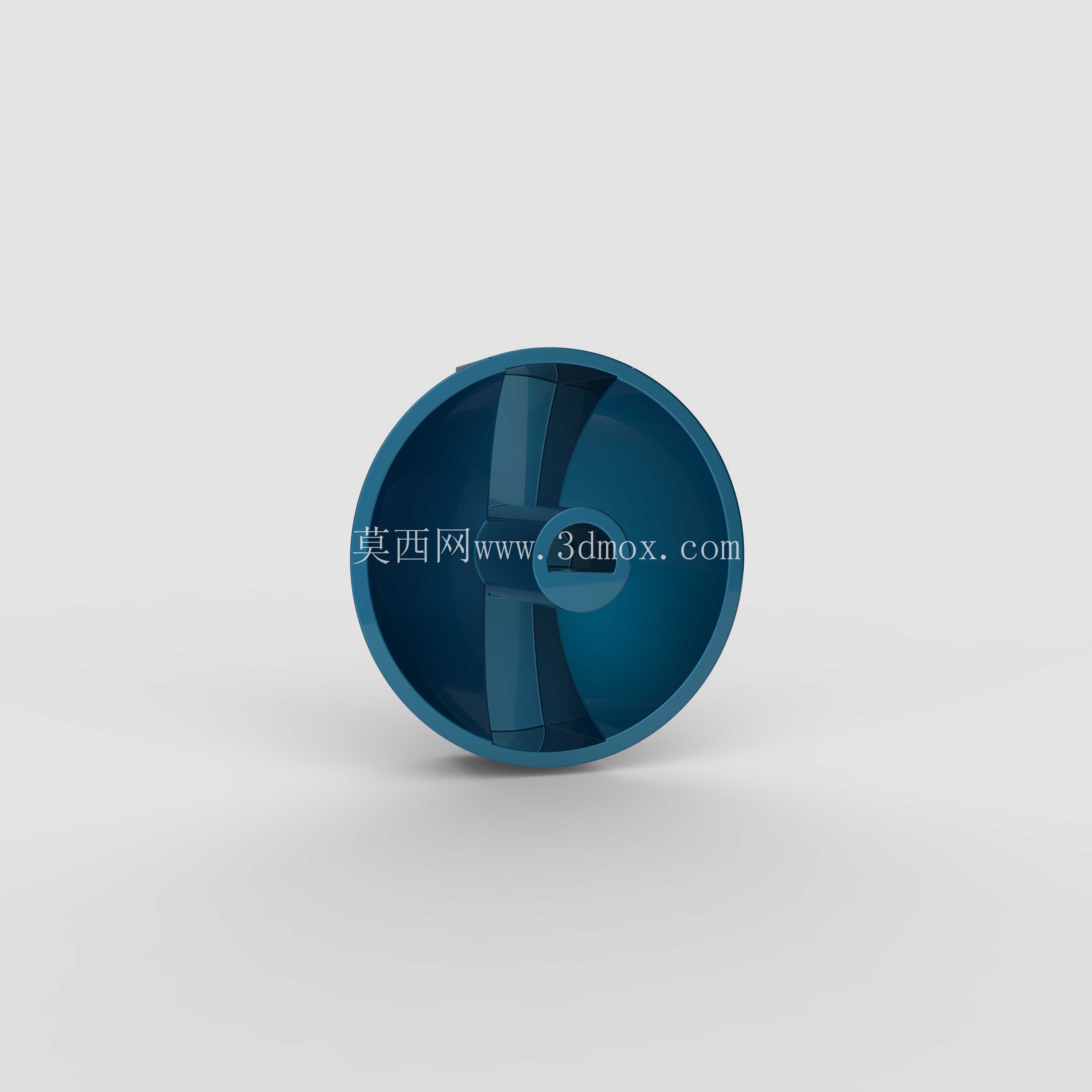

　　关于安装边界与尺寸适配，该旋钮的整体高度控制在28mm，椭圆截面的长轴尺寸为42mm，短轴尺寸为30mm，安装后突出灶具面板的高度为22mm，既保证足够的握持施力空间，也不会因为突出过高导致日常清洁时磕碰、勾挂抹布；底部的阀杆配合孔直径为6mm，适配国内绝大多数家用燃气灶具通用的调节阀杆尺寸，卡槽的定位凸台宽度为2mm，与阀杆的D型平面完全贴合，装配时的对位容错角度控制在5度以内，普通用户自行更换安装时也能快速对位，不会出现装反导致档位错位的问题。

　　旋钮底部与面板接触的位置做了0.5mm的凸台设计，装配后旋钮与面板之间预留0.3mm的间隙，旋转过程中不会直接摩擦面板表面，避免长期使用刮花面板涂层，同时这个间隙也能让少量溅落到旋钮根部的液体顺着间隙流到面板表面，不会渗入阀杆内部造成阀杆锈蚀卡滞。在结构强度设计上，旋钮的握持根部做了局部加厚处理，加厚区域壁厚达到2.8mm，即使用户操作时施力角度偏斜，也不会出现根部断裂的问题，能够承受日常使用中超过15N·m的扭转力矩，满足燃气设备操作件的强度要求；整体造型没有尖锐棱角，所有外露边缘的圆角半径均不小于1mm，清洁和操作过程中不会划伤手部，符合家用燃气具的安全设计规范。
