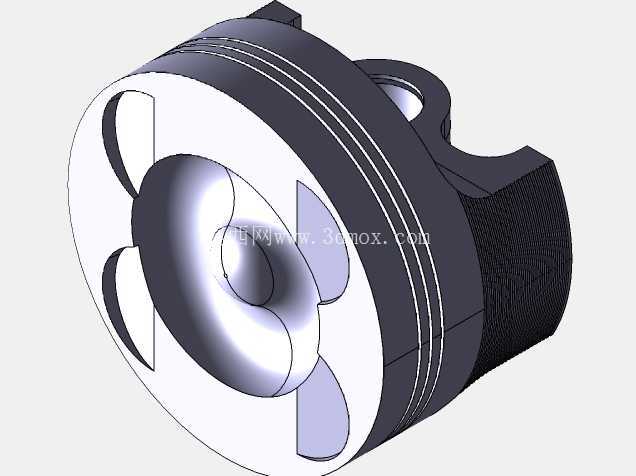

V12发动机用活塞结构三维设计

　　在大排量高性能内燃机的开发流程里，活塞作为燃烧室核心往复部件，其结构合理性直接决定整机的动力输出上限、运转可靠性与服役寿命，V12机型因缸数多、动平衡要求高、爆发压力区间宽，对活塞的结构设计提出了远高于普通民用小排量机型的要求。这款活塞的设计首先围绕V12发动机高转速、高爆发压力的工况展开，活塞头部预留了三道环槽安装位，最上方两道为气环槽，用于密封燃烧室高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，最下方为油环槽，负责刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标，环槽的轴向尺寸与径向深度均按照高性能机型的密封环适配标准设计，预留了合理的热膨胀间隙，避免高负荷工况下活塞环卡滞引发密封失效。

　　活塞顶面采用了适配高滚流燃烧室的凹坑造型，凹坑的曲面弧度经过气流导向优化，能够在进气行程中配合缸盖气道形成稳定的缸内滚流，加快油气混合速率，让混合气在压缩行程终了时形成更均匀的分层状态，提升点火后的火焰传播速度，降低爆震发生概率，同时凹坑的边缘做了圆滑过渡处理，避免应力集中在顶面边缘区域，可承受做功行程中超过12MPa的瞬时爆发压力冲击。活塞销座区域采用了不对称加强筋结构，因V12发动机的连杆摆动角度随曲轴转角变化存在特定区间，加强筋的布置方向完全匹配连杆传递的爆发力载荷路径，将活塞顶面承受的燃气压力均匀传递至活塞销，再通过连杆传递至曲轴，避免销座区域因应力集中出现疲劳裂纹，销孔内部设计了衬套安装位，可镶嵌铜质衬套降低活塞销的磨损速率，提升部件的长期服役可靠性。

　　活塞裙部采用了中凸变椭圆的型线设计，这种型线能够适配活塞工作时的热变形与受力变形形态，在活塞处于不同温度区间、不同侧压力作用下，裙部与缸壁的接触面积始终保持在合理范围，既可以保证活塞在缸筒内的往复运动导向精度，避免出现敲缸异响，又能降低裙部与缸壁的摩擦阻力，减少不必要的动力损耗。从安装边界来看，这款活塞的外径尺寸严格匹配对应排量V12发动机的缸径参数，活塞压缩高度经过精准核算，装配后能够达到设计要求的压缩比，活塞销孔的直径与中心距完全适配对应规格的全浮式活塞销，活塞环槽的宽度与深度适配标准规格的高性能活塞环，无需额外修改即可完成与气缸、连杆、活塞环等周边部件的适配装配，可直接用于V12发动机的原型机开发验证、结构教学演示或者改装方案的结构验证环节。

　　在实际应用场景中，这类活塞既可以用于大排量乘用性能车的V12动力单元，也可适配小型船舶动力、固定式发电机组用V12内燃机的设计需求，其结构设计充分考虑了高负荷工况下的热负荷与机械负荷承载能力，头部的壁厚经过梯度优化，在保证结构强度的前提下尽可能降低活塞整体重量，减小往复运动惯性力，降低曲轴连杆机构的运转负荷，提升发动机的高转速响应速度。
