摩托车发动机端盖带内置散热风轮结构

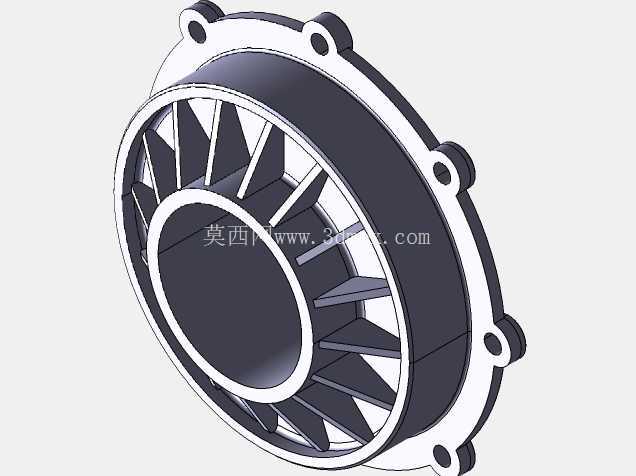

　　该结构件面向小排量摩托车及轻便动力设备的风冷发动机区域，实际承担外侧防护、气流组织、部件定位与整机外观包覆等多重作用。零件主体呈浅盘形环状布置，外圈为连续薄壁壳体，内侧容纳径向布置的散热风叶，中心保留圆形轴承或轴系避让区域，使旋转件、定子组件或离合器侧部件能够在封闭边界内稳定工作。

　　从使用场景看，这类端盖常见于跨骑、弯梁或小型通用动力机型的发动机侧部，车辆低速爬坡、长时间怠速或夏季高温行驶时，发动机壳体表面热负荷较高，内置风轮随曲轴或相关轴系旋转后，可将外部空气沿径向甩出，并在端盖与发热部件之间形成持续对流。外圈壁面不仅限制气流路径，避免冷却风无序扩散，也能阻挡泥水、砂石、鞋带等异物进入运动区域，降低风叶打齿、散热片堵塞和外部干涉风险。

　　外形上，零件采用大直径圆盘与阶梯筒壁结合的方式，前端面有较宽的环形安装边，沿圆周分布多个带孔凸耳。凸耳并非简单加厚，而是随壳体曲率形成局部加强柱，孔位用于螺栓穿过并与曲轴箱侧面对接。建模时需要重点控制各孔的节圆直径、相邻孔夹角以及凸耳外侧包络，保证端盖装车后不会与车架管、线束卡箍、启动电机或排气护板发生空间冲突。端盖外缘还设置了若干轴向凸起和台阶面，这些特征既对应模具分型与拔模方向，也为密封、贴合和外观分缝提供边界。

　　内部风叶采用放射状布置，叶片从中心轮毂附近向外圈内壁延伸，叶型带有一定倾斜角度。旋转时，叶片根部承受持续离心载荷，靠近外圈处线速度最高，气流也在此处获得较大动能。设计中不能只追求叶片数量，叶片过密会增加转动阻力和噪声，叶片过稀则风量不足；叶根与圆盘、外圈交接处应保留圆角过渡，避免应力集中在交变振动下形成裂纹。风叶与壳体之间需维持均匀径向间隙，间隙过小容易因热膨胀、制造公差或轴承窜动产生擦碰，间隙过大又会造成回流损失。

　　中心圆孔区域是装配校核的关键。该区域通常围绕曲轴端部、轴承外圈、油封或启动机构设置，模型中应体现同轴度、台阶深度和避让腔。若中心壁面与轴件距离不足，发动机在热态下可能出现摩擦；若避让过度，则会削弱轮毂支撑并使风叶悬臂变长。外圈侧壁厚度需要在刚度与重量之间平衡，壁厚过大不仅增加铸件重量，也会延长冷却时间、加大材料收缩；壁厚过薄则在螺栓预紧后容易产生局部变形，导致结合面密封不良。

　　安装边界方面，端盖后侧结合面应与曲轴箱对应平面保持贴合，螺栓孔周围的凸台高度要一致，过孔直径需容纳螺栓杆部并留出装配偏差。对于压铸或铸铝件，结构中还应考虑均匀壁厚、加强筋走向和最小圆角，避免厚大断面与薄壁突然连接。外露环形边在摔车或维修时较容易受到冲击，因此凸耳根部与外圈衔接处可通过弧形加强提升抗裂能力。

　　三维建模过程中，适合先以回转体确立中心轴线、内腔深度和外轮廓，再建立安装孔节圆与周向阵列特征。风叶可通过单片曲面或实体叶片完成后阵列，阵列前应确认叶片与内外环的布尔结合区域完全连续，防止出现薄片、零厚度面或开口缝隙。外圈凸耳、避让槽和安装孔需结合实际装配方向逐一检查，尤其要关注螺栓工具空间、线束走向以及端盖旋转安装时的定位关系。整体结构既体现风冷发动机对散热效率的要求，也反映了侧盖类零件在防护、密封、支承和外观集成上的工程约束。
