天然气传输用线加热器测量流动站

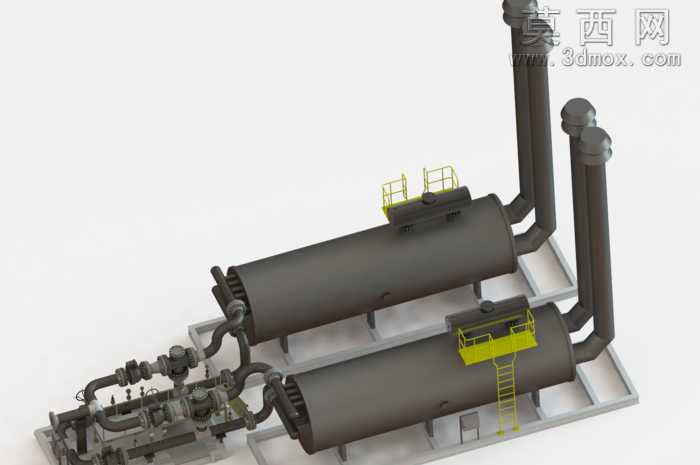

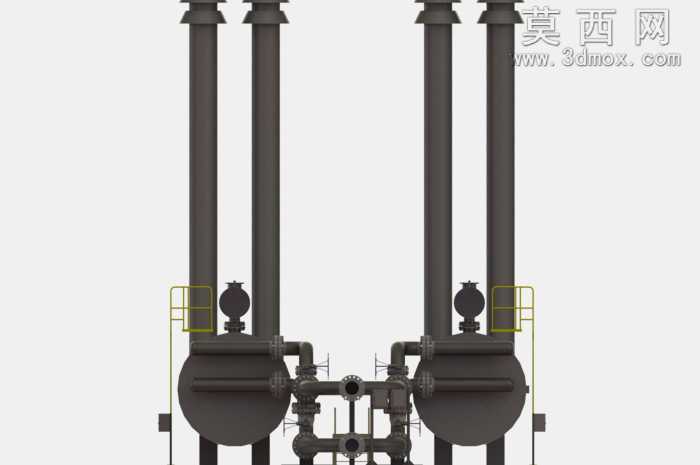

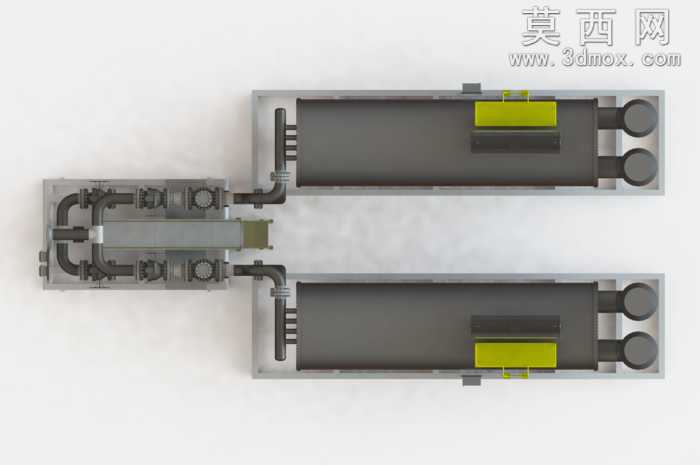

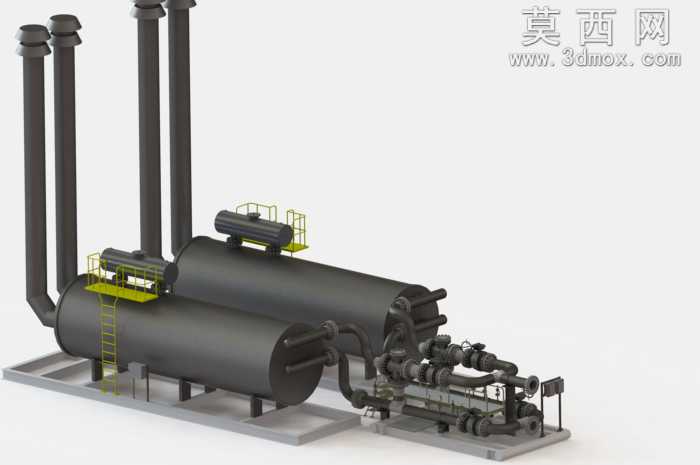

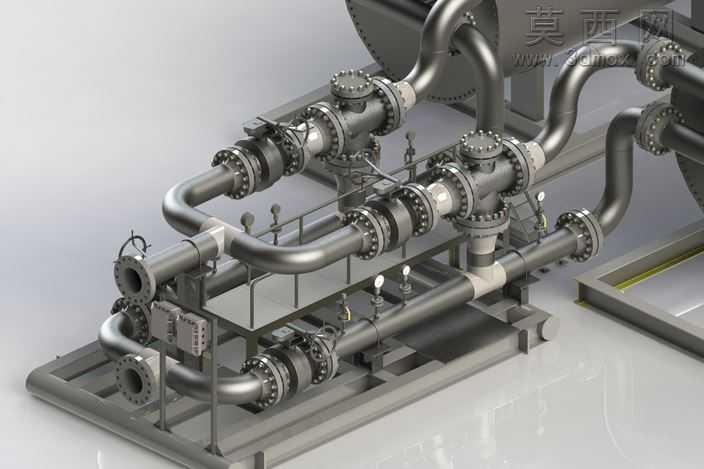

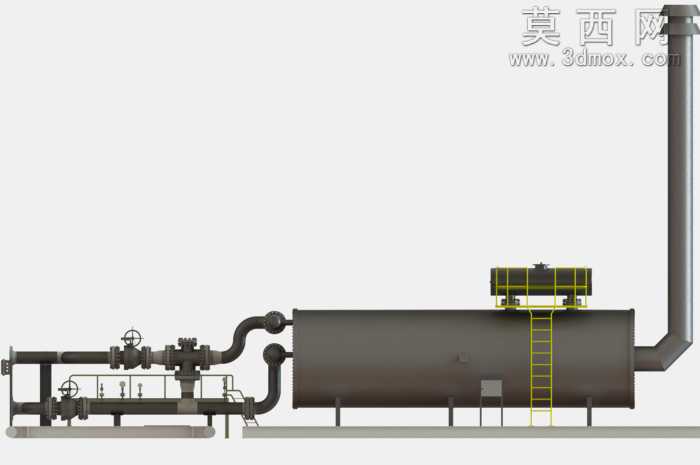

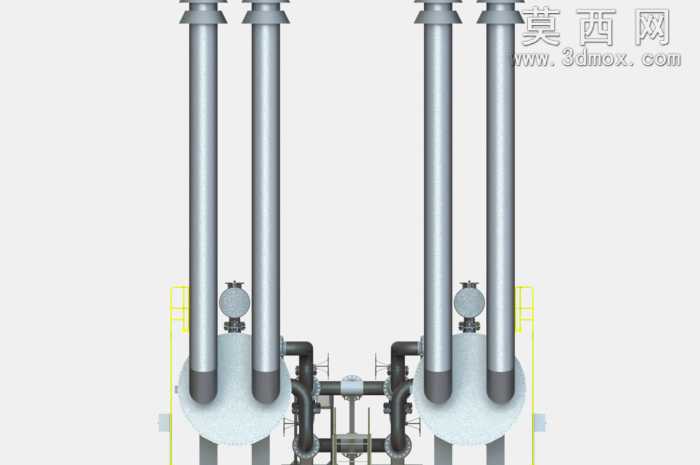

本模型为天然气传输场景配套的线加热器测量流动站，采用三维参数化建模方式完成整体装配设计，建模过程严格遵循油气场站设备的实际工程尺寸比例，对双卧式加热罐体、连通管线、操作平台、附属阀组等结构进行了1:1比例的细节还原。建模阶段首先完成底座框架的基准搭建，采用型钢拼接的框架结构作为整套设备的承载基础，保证整体结构的承重合理性；随后完成两个卧式圆柱形加热罐体的建模，对罐体两端的封头、管程接口、支座结构进行精细化处理，还原罐体的承压结构特征。管线系统建模时，按照实际工艺流程排布连通管道，对管道上的弯头、法兰、阀门、仪表接口等零部件逐一建模装配，还原介质在设备内的流向路径，保证管线连接逻辑与现场实际工况一致。操作平台部分分别在两个罐体顶部设置带安全护栏的操作位，配套直爬梯结构，对护栏的横杆、竖杆间距，爬梯的踏步尺寸都按照工业安全标准进行建模，还原现场操作的防护结构。材质渲染阶段，为罐体、管道赋予哑光深灰色金属材质，模拟工业碳钢设备的漆面效果；操作护栏与爬梯采用醒目的亮黄色安全漆材质，区分安全操作区域；底座框架采用浅灰色金属材质，阀组、法兰等连接件赋予银灰色金属质感，不同材质的区分让模型结构层次清晰，便于识别各功能部件。设计思路围绕线加热器防止天然气水合物堵塞的核心功能展开，整套设备集成加热、流量测量、介质输送功能于一体，双罐体的布局设计可实现一用一备或并联运行的工况需求，管线排布预留了与上下游天然气管道对接的标准接口，操作平台的设置满足设备日常巡检、维护操作的空间需求，整体结构紧凑，布局符合油气场站的设备安装规范，可用于油气集输工艺演示、场站布局规划、设备结构教学等场景。
